Klemmenbelegung

Bestellmerkmal Klemmen-Nr.
"Ein-/Ausgang" 20 (+) / 21 (–)
W
A
D
Statuseingang
S
T
Hinweis!
Funktionale Werte der Ein- und Ausgängen →  103
4.2.3 Anschluss HART
Folgende Anschlussvarianten stehen zur Verfügung:
• Direkter Anschluss an Messumformer über Anschlussklemmen 26(+) / 27(–)
• Anschluss über den 4...20 mA-Stromkreis
Hinweis!
• Der Messkreis muss eine Bürde von mindestens 250 Ω aufweisen.
• Nach der Inbetriebnahme sind folgende Einstellungen vorzunehmen:
• Funktion STROMBEREICH → "4–20 mA HART"
• HART-Schreibschutz ein-/ausschalten →  70
Anschluss HART-Handbediengerät
Siehe auch die von der HART Communication Foundation herausgegebene Dokumentation
und insbesondere HCF LIT 20: "HART, a technical summary".
3
4

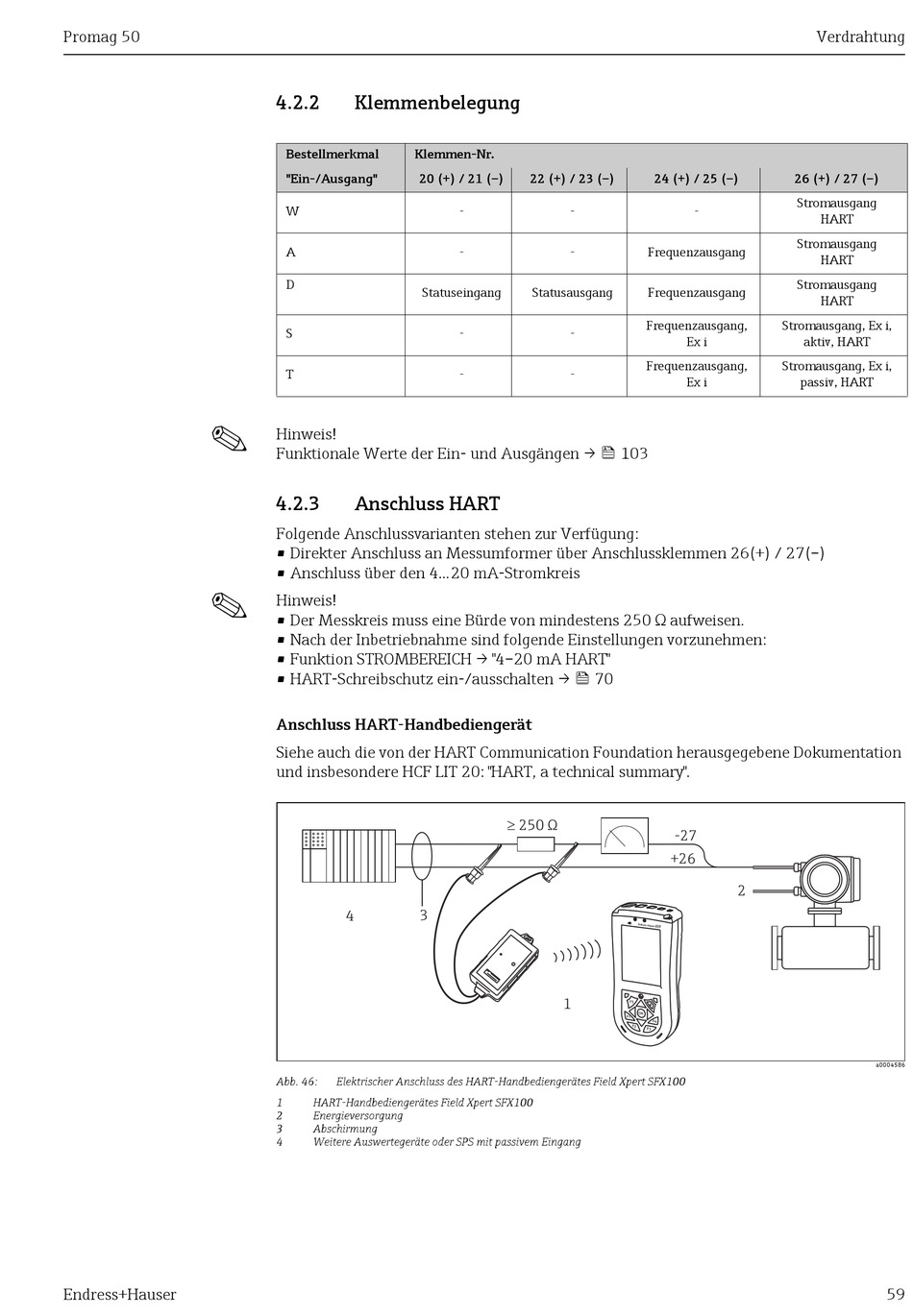

Abb. 46: Elektrischer Anschluss des HART-Handbediengerätes Field Xpert SFX100
1 HART-Handbediengerätes Field Xpert SFX100
2 Energieversorgung
3 Abschirmung
4 Weitere Auswertegeräte oder SPS mit passivem Eingang
22 (+) / 23 (–)
- -
- -
Statusausgang
- -
- -
³ 250 Ω
1
Verdrahtung
24 (+) / 25 (–) 26 (+) / 27 (–)
Stromausgang
-
Stromausgang
Frequenzausgang
Stromausgang
Frequenzausgang
Frequenzausgang, Stromausgang, Ex i,
Ex i aktiv, HART
Frequenzausgang, Stromausgang, Ex i,
Ex i passiv, HART
-27
+26
2
HART
HART
HART
a0004586
