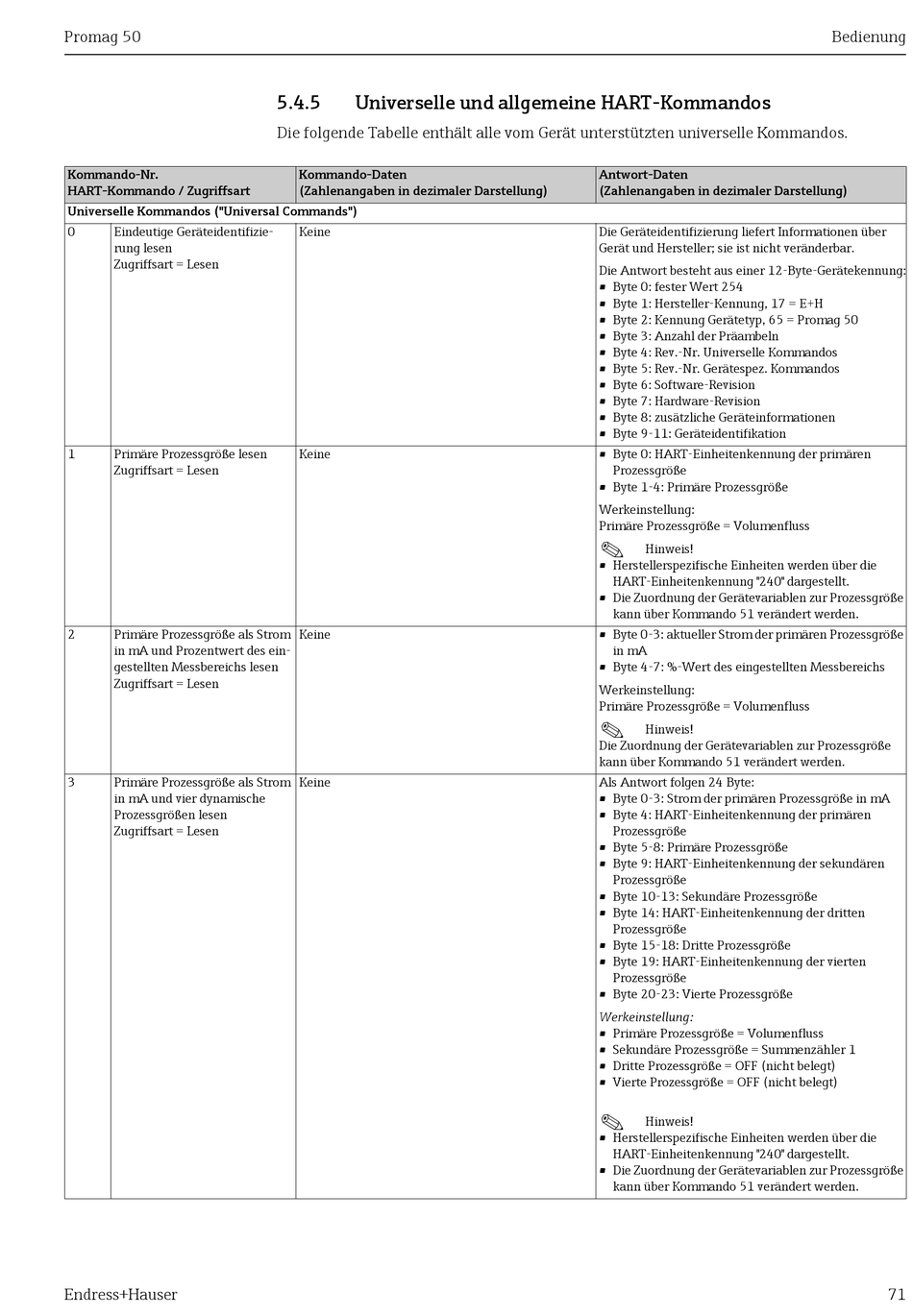

5.4.5

Universelle und allgemeine HART-Kommandos

Die folgende Tabelle enthält alle vom Gerät unterstützten universelle Kommandos.
Kommando-Daten
(Zahlenangaben in dezimaler Darstellung)
Keine
Keine
Keine
Keine
Antwort-Daten
(Zahlenangaben in dezimaler Darstellung)
Die Geräteidentifizierung liefert Informationen über
Gerät und Hersteller; sie ist nicht veränderbar.
Die Antwort besteht aus einer 12-Byte-Gerätekennung:
• Byte 0: fester Wert 254
• Byte 1: Hersteller-Kennung, 17 = E+H
• Byte 2: Kennung Gerätetyp, 65 = Promag 50
• Byte 3: Anzahl der Präambeln
• Byte 4: Rev.-Nr. Universelle Kommandos
• Byte 5: Rev.-Nr. Gerätespez. Kommandos
• Byte 6: Software-Revision
• Byte 7: Hardware-Revision
• Byte 8: zusätzliche Geräteinformationen
• Byte 9-11: Geräteidentifikation
• Byte 0: HART-Einheitenkennung der primären
Prozessgröße
• Byte 1-4: Primäre Prozessgröße
Werkeinstellung:
Primäre Prozessgröße = Volumenfluss
!
Hinweis!
• Herstellerspezifische Einheiten werden über die
HART-Einheitenkennung "240" dargestellt.
• Die Zuordnung der Gerätevariablen zur Prozessgröße
kann über Kommando 51 verändert werden.
• Byte 0-3: aktueller Strom der primären Prozessgröße
in mA
• Byte 4-7: %-Wert des eingestellten Messbereichs
Werkeinstellung:
Primäre Prozessgröße = Volumenfluss
!
Hinweis!
Die Zuordnung der Gerätevariablen zur Prozessgröße
kann über Kommando 51 verändert werden.
Als Antwort folgen 24 Byte:
• Byte 0-3: Strom der primären Prozessgröße in mA
• Byte 4: HART-Einheitenkennung der primären
Prozessgröße
• Byte 5-8: Primäre Prozessgröße
• Byte 9: HART-Einheitenkennung der sekundären
Prozessgröße
• Byte 10-13: Sekundäre Prozessgröße
• Byte 14: HART-Einheitenkennung der dritten
Prozessgröße
• Byte 15-18: Dritte Prozessgröße
• Byte 19: HART-Einheitenkennung der vierten
Prozessgröße
• Byte 20-23: Vierte Prozessgröße
Werkeinstellung:
• Primäre Prozessgröße = Volumenfluss
• Sekundäre Prozessgröße = Summenzähler 1
• Dritte Prozessgröße = OFF (nicht belegt)
• Vierte Prozessgröße = OFF (nicht belegt)
!
Hinweis!
• Herstellerspezifische Einheiten werden über die
HART-Einheitenkennung "240" dargestellt.
• Die Zuordnung der Gerätevariablen zur Prozessgröße
kann über Kommando 51 verändert werden.
