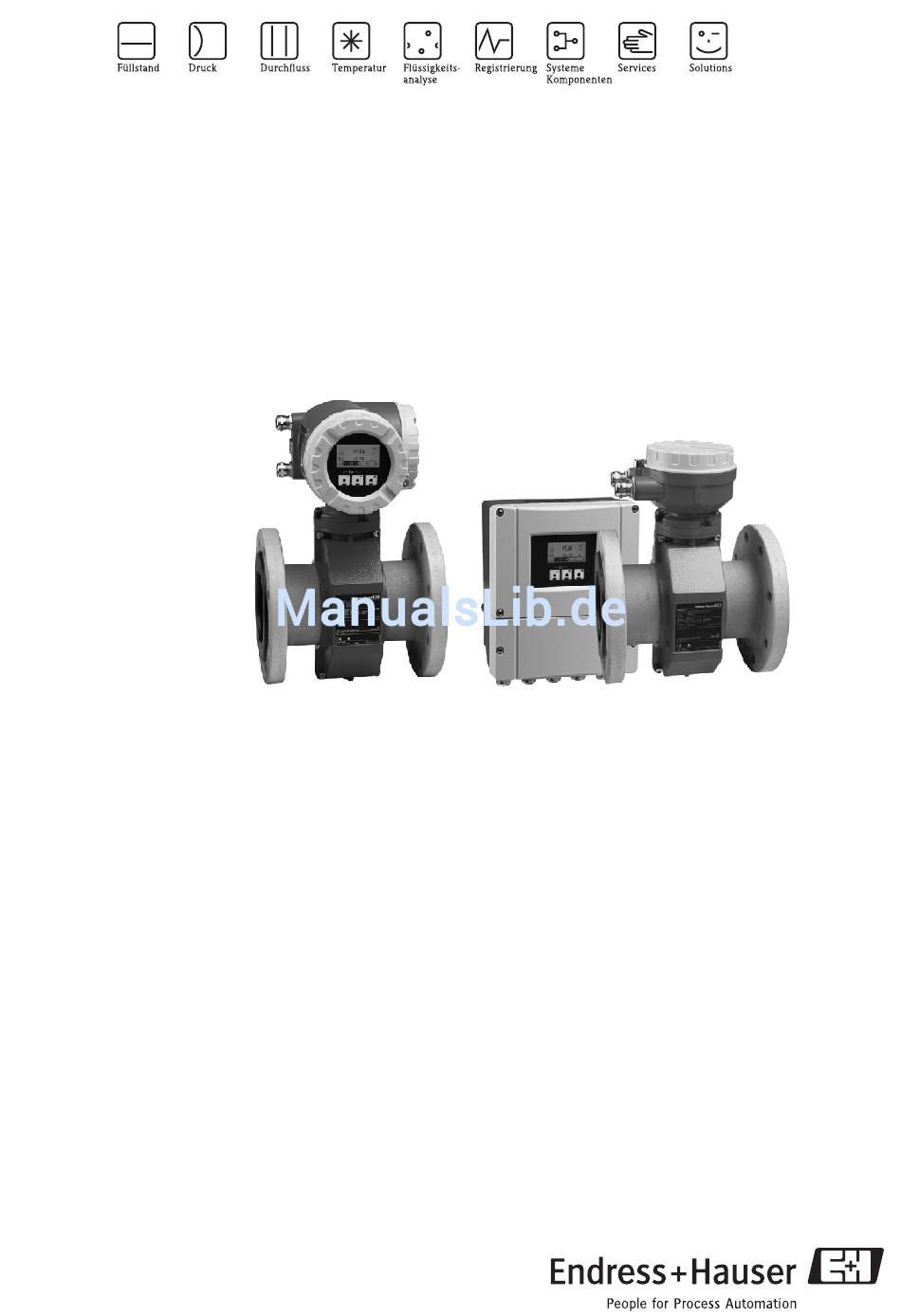

Technische Information
Proline Promag 50W, 53W
Magnetisch-induktives Durchfluss-Messsystem
Durchflussmengenmessung von Flüssigkeiten in
Wasser- oder Abwasserapplikationen
Anwendungsbereich
Magnetisch-induktives Durchflussmessgerät zur
bidirektionalen Messung von Flüssigkeiten mit
einer Mindestleitfähigkeit von ≥ 5 μS/cm:
• Trinkwasser
• Abwasser
• Klärschlamm
• Durchflussmessung bis 110000 m³/h
(484315 gal/min)
• Messstofftemperatur bis +80 °C (+176 °F)
• Prozessdrücke bis 40 bar (580 psi)
• Einbaulängen nach DVGW/ISO
Anwendungsspezifische Auskleidung des Messrohrs aus
Polyurethan und Hartgummi mit folgenden Trinkwasser-
zulassungen:
• KTW
• WRAS
• NSF
• ACS
Zulassungen für den explosionsgefährdeten Bereich:
• ATEX
• IECEx
• FM
TI046D/06/de/11.09
71106268
• CSA
• NEPSI
Anbindung an alle gängigen Prozessleitsysteme:
• HART
• PROFIBUS DP/PA
• FOUNDATION Fieldbus
• MODBUS RS485
Ihre Vorteile
Die Promag-Messgeräte bieten Ihnen kosteneffiziente
Durchflussmessung mit hoher Messgenauigkeit für ver-
schiedenste Prozessbedingungen.
Das einheitliche Proline Messumformerkonzept
beinhaltet:
• Modular aufgebautes Geräte- und Bedienkonzept
führt zu hoher Wirtschaftlichkeit
• Software-Optionen für Batching, Elektrodenreinigung
und pulsierender Durchfluss
• Hohe Zuverlässigkeit und Messstabilität
• Einheitliches Bedienkonzept
Die bewährten Promag Messaufnehmer bieten:
• Kein Druckverlust
• Unempfindlich gegen Vibrationen
• Einfachster Einbau und Inbetriebnahme
