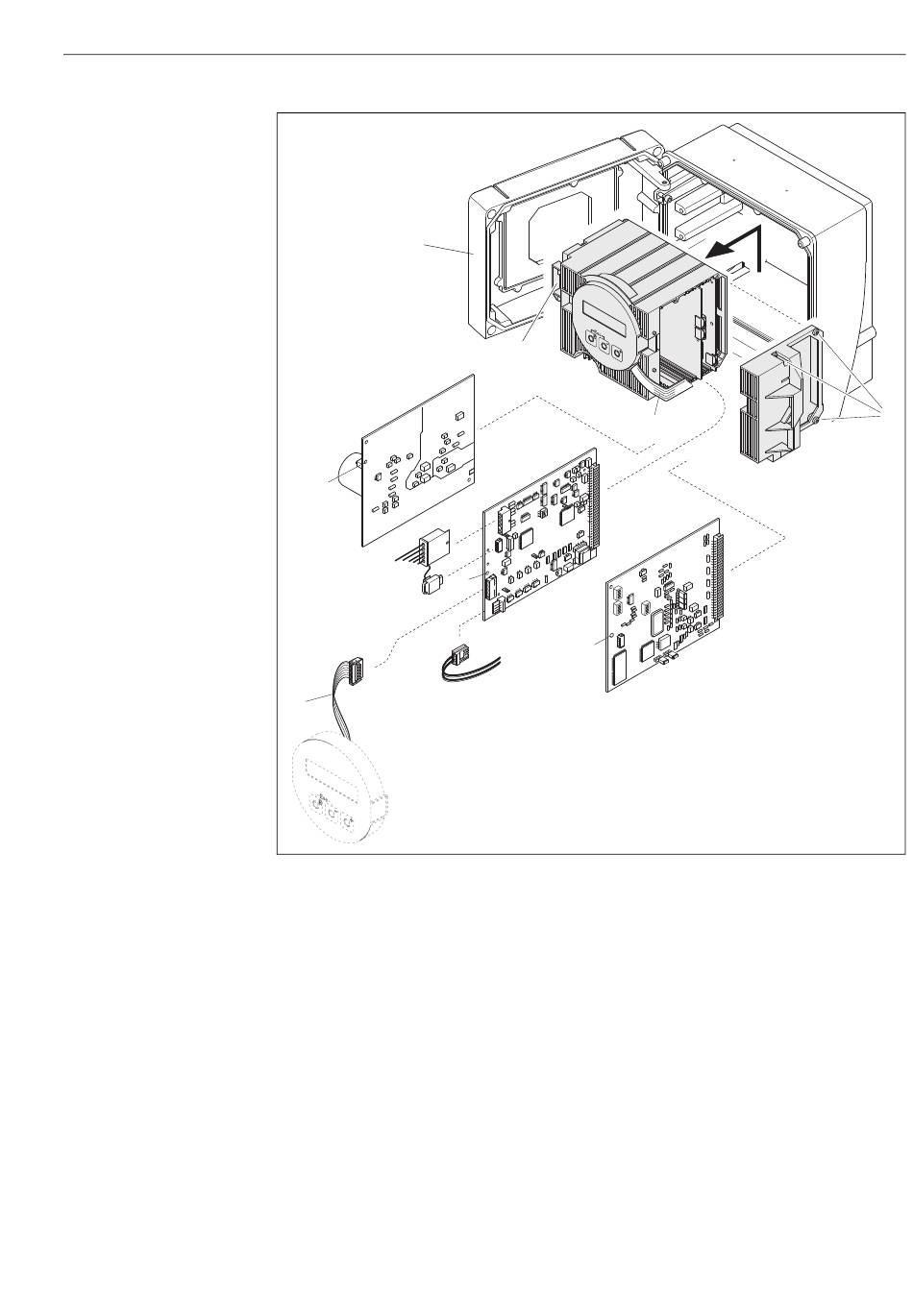

Abb. 63: Wandaufbaugehäuse: Ein- und Ausbau der Elektronikplatinen
1 Gehäusedeckel
2 Elektronikmodul
3 Flachbandkabel (Anzeigemodul)
4 Elektronikraumabdeckung (3 Schrauben)
5 Hilfsöffnung für Ein-/Ausbau von Platinen
6 Netzteilplatine
7 Messverstärkerplatine
7.1 Elektrodenkabel (Sensor)
7.2 Spulenstromkabel (Sensor)
7.3 Histo-ROM / S-DAT (Sensor-Datenspeicher)
8 I/O-Platine
