Störungsbehebung
#
"
98

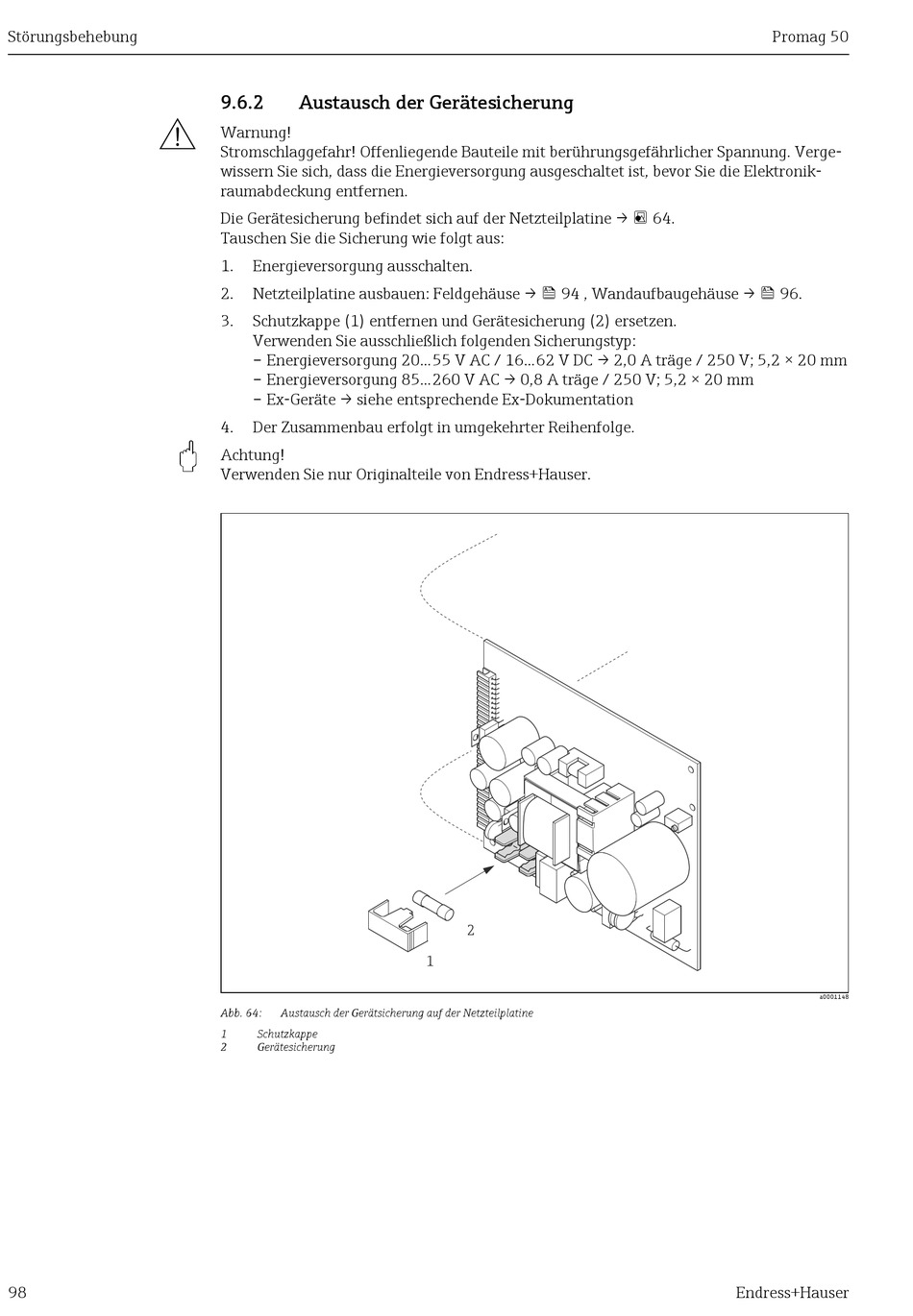

9.6.2 Austausch der Gerätesicherung
Warnung!
Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung. Verge-
wissern Sie sich, dass die Energieversorgung ausgeschaltet ist, bevor Sie die Elektronik-
raumabdeckung entfernen.
Die Gerätesicherung befindet sich auf der Netzteilplatine →  64.
Tauschen Sie die Sicherung wie folgt aus:
1. Energieversorgung ausschalten.
2. Netzteilplatine ausbauen: Feldgehäuse →  94 , Wandaufbaugehäuse →  96.
3. Schutzkappe (1) entfernen und Gerätesicherung (2) ersetzen.
Verwenden Sie ausschließlich folgenden Sicherungstyp:
– Energieversorgung 20...55 V AC / 16...62 V DC → 2,0 A träge / 250 V; 5,2 × 20 mm
– Energieversorgung 85...260 V AC → 0,8 A träge / 250 V; 5,2 × 20 mm
– Ex-Geräte → siehe entsprechende Ex-Dokumentation
4. Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
Achtung!
Verwenden Sie nur Originalteile von Endress+Hauser.
Abb. 64: Austausch der Gerätsicherung auf der Netzteilplatine
1 Schutzkappe
2 Gerätesicherung
2
1
Promag 50
a0001148
