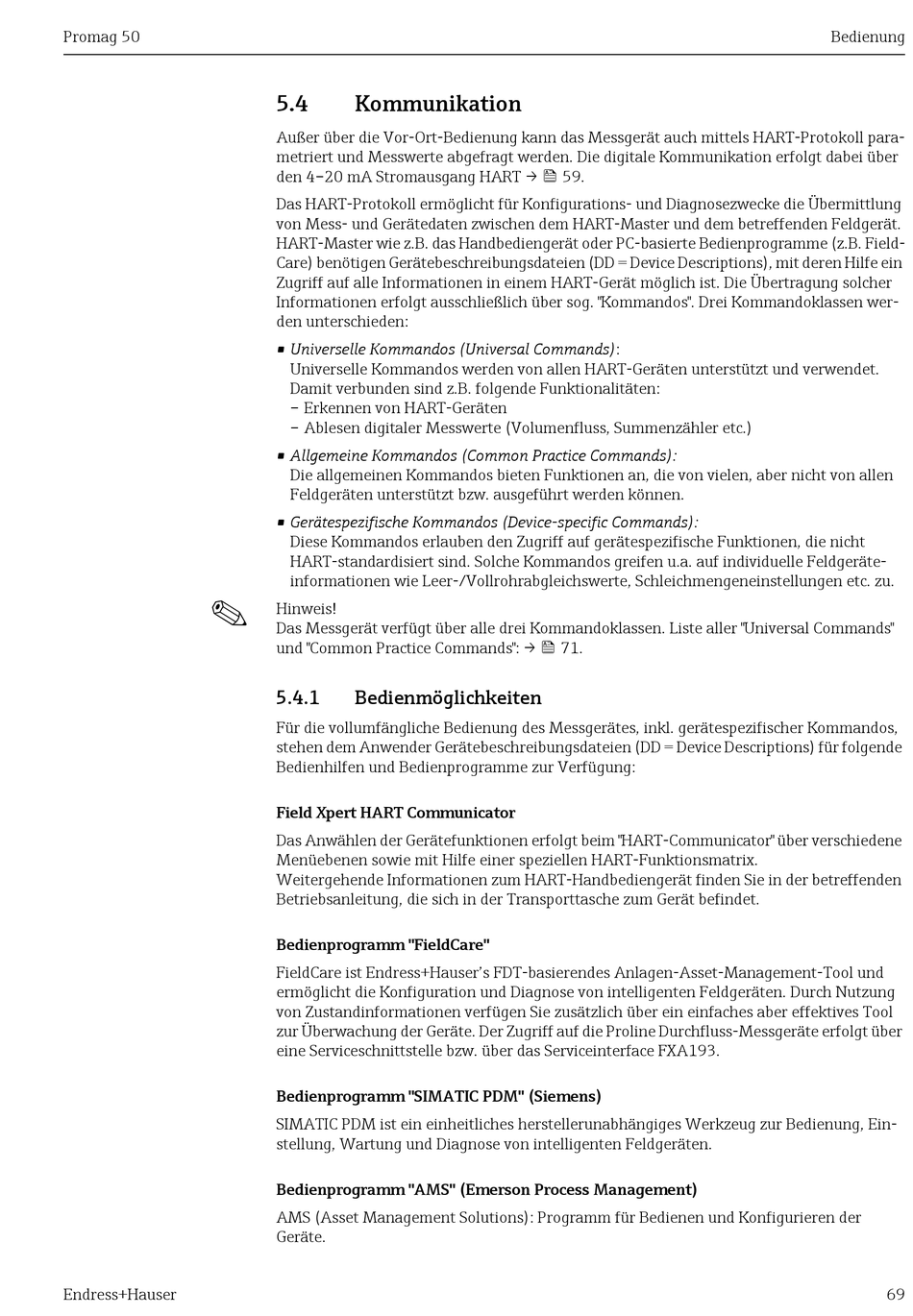

5.4

Kommunikation

Außer über die Vor-Ort-Bedienung kann das Messgerät auch mittels HART-Protokoll para-
metriert und Messwerte abgefragt werden. Die digitale Kommunikation erfolgt dabei über
den 4–20 mA Stromausgang HART →  59.
Das HART-Protokoll ermöglicht für Konfigurations- und Diagnosezwecke die Übermittlung
von Mess- und Gerätedaten zwischen dem HART-Master und dem betreffenden Feldgerät.
HART-Master wie z.B. das Handbediengerät oder PC-basierte Bedienprogramme (z.B. Field-
Care) benötigen Gerätebeschreibungsdateien (DD = Device Descriptions), mit deren Hilfe ein
Zugriff auf alle Informationen in einem HART-Gerät möglich ist. Die Übertragung solcher
Informationen erfolgt ausschließlich über sog. "Kommandos". Drei Kommandoklassen wer-
den unterschieden:
• Universelle Kommandos (Universal Commands):
Universelle Kommandos werden von allen HART-Geräten unterstützt und verwendet.
Damit verbunden sind z.B. folgende Funktionalitäten:
– Erkennen von HART-Geräten
– Ablesen digitaler Messwerte (Volumenfluss, Summenzähler etc.)
• Allgemeine Kommandos (Common Practice Commands):
Die allgemeinen Kommandos bieten Funktionen an, die von vielen, aber nicht von allen
Feldgeräten unterstützt bzw. ausgeführt werden können.
• Gerätespezifische Kommandos (Device-specific Commands):
Diese Kommandos erlauben den Zugriff auf gerätespezifische Funktionen, die nicht
HART-standardisiert sind. Solche Kommandos greifen u.a. auf individuelle Feldgeräte-
informationen wie Leer-/Vollrohrabgleichswerte, Schleichmengeneinstellungen etc. zu.
Hinweis!
Das Messgerät verfügt über alle drei Kommandoklassen. Liste aller "Universal Commands"
und "Common Practice Commands": →  71.
5.4.1 Bedienmöglichkeiten
Für die vollumfängliche Bedienung des Messgerätes, inkl. gerätespezifischer Kommandos,
stehen dem Anwender Gerätebeschreibungsdateien (DD = Device Descriptions) für folgende
Bedienhilfen und Bedienprogramme zur Verfügung:
Field Xpert HART Communicator
Das Anwählen der Gerätefunktionen erfolgt beim "HART-Communicator" über verschiedene
Menüebenen sowie mit Hilfe einer speziellen HART-Funktionsmatrix.
Weitergehende Informationen zum HART-Handbediengerät finden Sie in der betreffenden
Betriebsanleitung, die sich in der Transporttasche zum Gerät befindet.
Bedienprogramm "FieldCare"
FieldCare ist Endress+Hauser's FDT-basierendes Anlagen-Asset-Management-Tool und
ermöglicht die Konfiguration und Diagnose von intelligenten Feldgeräten. Durch Nutzung
von Zustandinformationen verfügen Sie zusätzlich über ein einfaches aber effektives Tool
zur Überwachung der Geräte. Der Zugriff auf die Proline Durchfluss-Messgeräte erfolgt über
eine Serviceschnittstelle bzw. über das Serviceinterface FXA193.
Bedienprogramm "SIMATIC PDM" (Siemens)
SIMATIC PDM ist ein einheitliches herstellerunabhängiges Werkzeug zur Bedienung, Ein-
stellung, Wartung und Diagnose von intelligenten Feldgeräten.
Bedienprogramm "AMS" (Emerson Process Management)
AMS (Asset Management Solutions): Programm für Bedienen und Konfigurieren der
Geräte.
