Verdrahtung
"
56
4.1.2

Kabelspezifikationen

Elektrodenkabel
• 3 × 0,38 mm² PVC-Kabel mit gemeinsamem, geflochtenem Kupferschirm (⌀ ~ 9,5 mm/
0,37") und einzeln abgeschirmten Adern
• Bei Messstoffüberwachung (MSÜ): 4 × 0,38 mm² PVC-Kabel mit gemeinsamem, gefloch-
tenem Kupferschirm (⌀ ~ 9,5 mm/ 0,37") und einzeln abgeschirmten Adern
• Leiterwiderstand: ≤ 50 Ωkm
• Kapazität Ader/Schirm: ≤ 420 pF/m
• Dauerbetriebstemperatur: –20...+80 °C
• Leitungsquerschnitt: max. 2,5 mm²
Spulenstromkabel
• 3 × 0,75 mm² PVC-Kabel mit gemeinsamem, geflochtenem Kupferschirm (Ø ~ 9 mm/
0,35")
• Leiterwiderstand: ≤ 37 Ωkm
• Kapazität Ader/Ader, Schirm geerdet: ≤ 120 pF/m
• Dauerbetriebstemperatur: –20...+80 °C
• Leitungsquerschnitt: max. 2,5 mm²
• Testspannung für Kabelisolation: ≥1433 V AC r.m.s. 50/60 Hz oder ≥ 2026 V DC

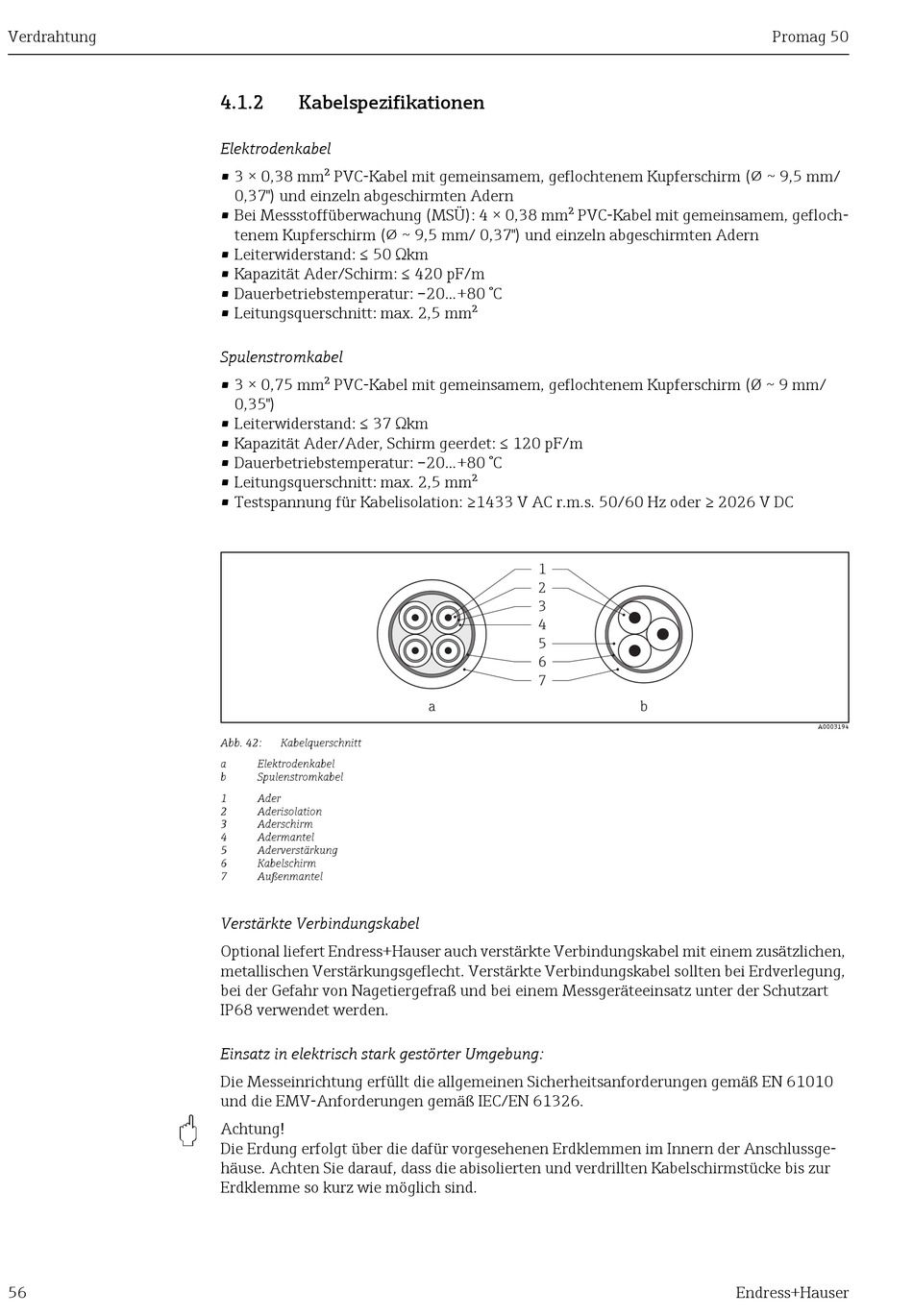

Abb. 42: Kabelquerschnitt
a Elektrodenkabel
b Spulenstromkabel
1 Ader
2 Aderisolation
3 Aderschirm
4 Adermantel
5 Aderverstärkung
6 Kabelschirm
7 Außenmantel
Verstärkte Verbindungskabel
Optional liefert Endress+Hauser auch verstärkte Verbindungskabel mit einem zusätzlichen,
metallischen Verstärkungsgeflecht. Verstärkte Verbindungskabel sollten bei Erdverlegung,
bei der Gefahr von Nagetiergefraß und bei einem Messgeräteeinsatz unter der Schutzart
IP68 verwendet werden.
Einsatz in elektrisch stark gestörter Umgebung:
Die Messeinrichtung erfüllt die allgemeinen Sicherheitsanforderungen gemäß EN 61010
und die EMV-Anforderungen gemäß IEC/EN 61326.
Achtung!
Die Erdung erfolgt über die dafür vorgesehenen Erdklemmen im Innern der Anschlussge-
häuse. Achten Sie darauf, dass die abisolierten und verdrillten Kabelschirmstücke bis zur
Erdklemme so kurz wie möglich sind.
1
2
3
4
5
6
7
a
Promag 50
b
Endress+Hauser
A0003194
