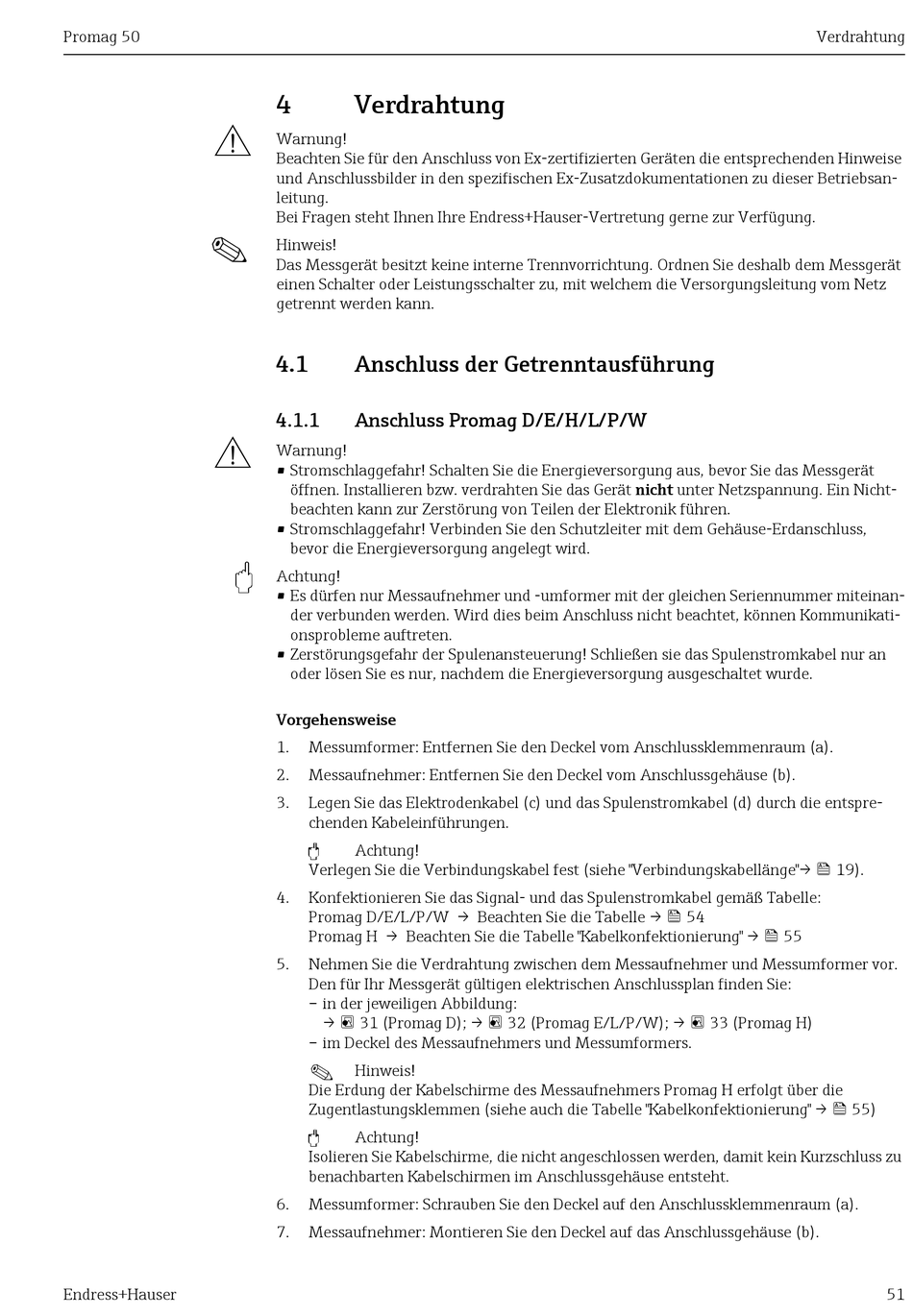

Verdrahtung

Warnung!
Beachten Sie für den Anschluss von Ex-zertifizierten Geräten die entsprechenden Hinweise
und Anschlussbilder in den spezifischen Ex-Zusatzdokumentationen zu dieser Betriebsan-
leitung.
Bei Fragen steht Ihnen Ihre Endress+Hauser-Vertretung gerne zur Verfügung.
Hinweis!
Das Messgerät besitzt keine interne Trennvorrichtung. Ordnen Sie deshalb dem Messgerät
einen Schalter oder Leistungsschalter zu, mit welchem die Versorgungsleitung vom Netz
getrennt werden kann.
4.1 Anschluss der Getrenntausführung
4.1.1

Anschluss Promag D/E/H/L/P/W

Warnung!
• Stromschlaggefahr! Schalten Sie die Energieversorgung aus, bevor Sie das Messgerät
öffnen. Installieren bzw. verdrahten Sie das Gerät nicht unter Netzspannung. Ein Nicht-
beachten kann zur Zerstörung von Teilen der Elektronik führen.
• Stromschlaggefahr! Verbinden Sie den Schutzleiter mit dem Gehäuse-Erdanschluss,
bevor die Energieversorgung angelegt wird.
Achtung!
• Es dürfen nur Messaufnehmer und -umformer mit der gleichen Seriennummer miteinan-
der verbunden werden. Wird dies beim Anschluss nicht beachtet, können Kommunikati-
onsprobleme auftreten.
• Zerstörungsgefahr der Spulenansteuerung! Schließen sie das Spulenstromkabel nur an
oder lösen Sie es nur, nachdem die Energieversorgung ausgeschaltet wurde.
Vorgehensweise
1. Messumformer: Entfernen Sie den Deckel vom Anschlussklemmenraum (a).
2. Messaufnehmer: Entfernen Sie den Deckel vom Anschlussgehäuse (b).
3. Legen Sie das Elektrodenkabel (c) und das Spulenstromkabel (d) durch die entspre-
chenden Kabeleinführungen.
"
Achtung!
Verlegen Sie die Verbindungskabel fest (siehe "Verbindungskabellänge"→  19).
4. Konfektionieren Sie das Signal- und das Spulenstromkabel gemäß Tabelle:
Promag D/E/L/P/W → Beachten Sie die Tabelle →  54
Promag H → Beachten Sie die Tabelle "Kabelkonfektionierung" →  55
5. Nehmen Sie die Verdrahtung zwischen dem Messaufnehmer und Messumformer vor.
Den für Ihr Messgerät gültigen elektrischen Anschlussplan finden Sie:
– in der jeweiligen Abbildung:
→  31 (Promag D); →  32 (Promag E/L/P/W); →  33 (Promag H)
– im Deckel des Messaufnehmers und Messumformers.
!
Hinweis!
Die Erdung der Kabelschirme des Messaufnehmers Promag H erfolgt über die
Zugentlastungsklemmen (siehe auch die Tabelle "Kabelkonfektionierung" →  55)
"
Achtung!
Isolieren Sie Kabelschirme, die nicht angeschlossen werden, damit kein Kurzschluss zu
benachbarten Kabelschirmen im Anschlussgehäuse entsteht.
6. Messumformer: Schrauben Sie den Deckel auf den Anschlussklemmenraum (a).
7. Messaufnehmer: Montieren Sie den Deckel auf das Anschlussgehäuse (b).
