Technische Information

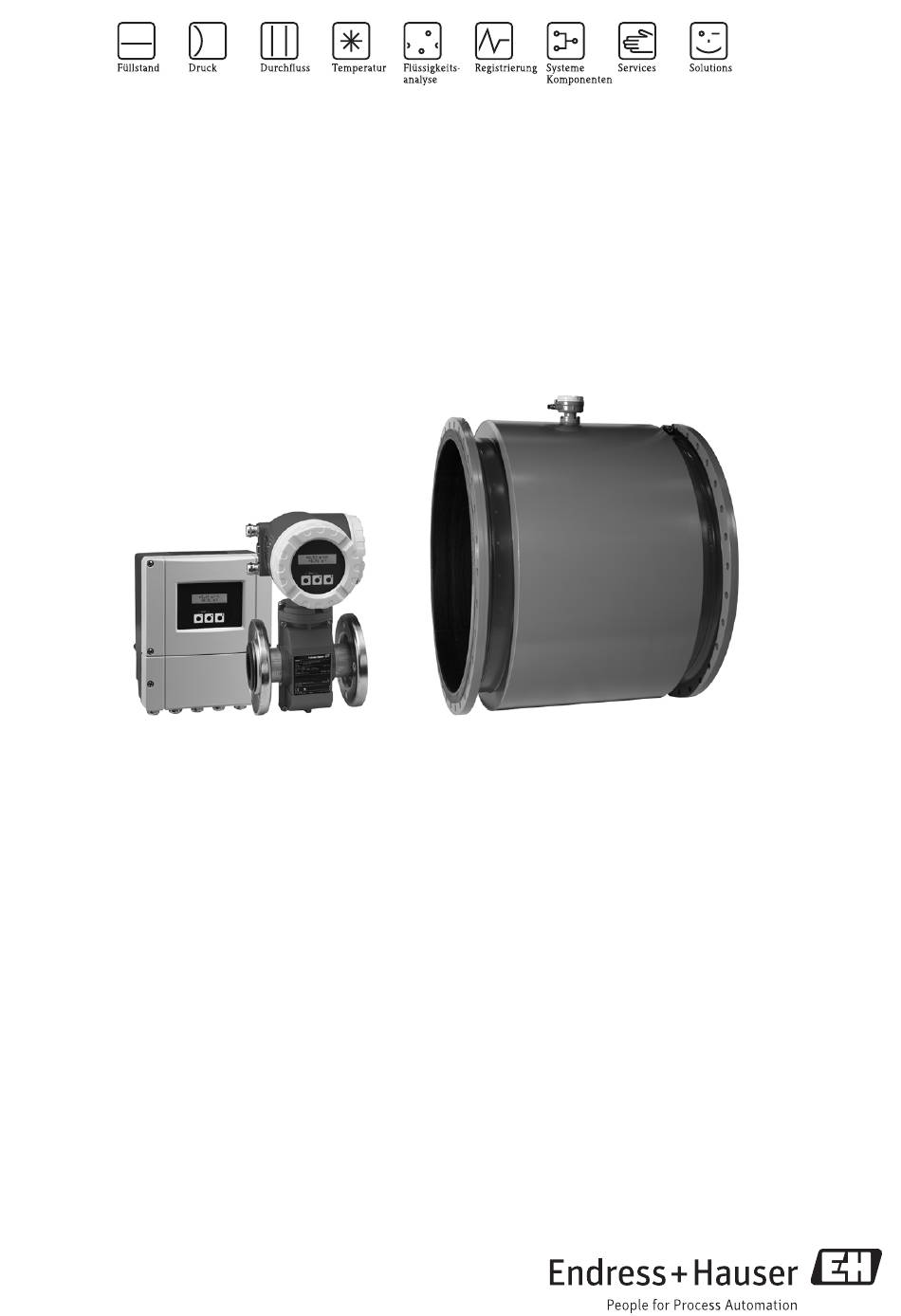

Proline Promag 50L
Magnetisch-induktives Durchfluss-Messsystem
Durchflussmengenmessung von Flüssigkeiten in
Wasser- oder Abwasserapplikationen
Anwendungsbereich
Magnetisch-induktives Durchflussmessgerät zur
bidirektionalen Messung von Flüssigkeiten mit
einer Mindestleitfähigkeit von ≥ 5 μS/cm:
• Trinkwasser
• Abwasser
• Klärschlamm
• Durchflussmessung bis
162 000 m³/h (713 000 gal/min)
• Messstofftemperatur bis +90 °C (+194 °F)
• Prozessdrücke bis 16 bar (232 psi)
• Einbaulängen nach DVGW/ISO
Anwendungsspezifische Auskleidung des Messrohrs aus
Polyurethan, Hartgummi oder PTFE mit folgenden
Trinkwasserzulassungen:
• KTW
• WRAS
• NSF
• ACS
Anbindung an alle gängigen Prozessleitsysteme:
• HART
• PROFIBUS DP/PA
TI00097D/06/DE/16.11
71154571
Ihre Vorteile
Die Promag-Messgeräte bieten Ihnen kosteneffiziente
Durchflussmessung mit hoher Messgenauigkeit für ver-
schiedenste Prozessbedingungen.
Das einheitliche Proline Messumformerkonzept
beinhaltet:
• Modular aufgebautes Geräte- und Bedienkonzept für
hohe Wirtschaftlichkeit
• Software-Optionen für Elektrodenreinigung
• Einheitliches Bedienkonzept
Die bewährten Promag Messaufnehmer bieten:
• Kein Druckverlust
• Unempfindlich gegen Vibrationen
• Einfacher Einbau und Inbetriebnahme
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser Proline Promag 50L
Inhaltszusammenfassung für Endress+Hauser Proline Promag 50L
- Seite 1 Technische Information Proline Promag 50L Magnetisch-induktives Durchfluss-Messsystem Durchflussmengenmessung von Flüssigkeiten in Wasser- oder Abwasserapplikationen Anwendungsbereich Ihre Vorteile Die Promag-Messgeräte bieten Ihnen kosteneffiziente Magnetisch-induktives Durchflussmessgerät zur Durchflussmessung mit hoher Messgenauigkeit für ver- bidirektionalen Messung von Flüssigkeiten mit schiedenste Prozessbedingungen. einer Mindestleitfähigkeit von ≥ 5 μS/cm: •...
-
Seite 2: Inhaltsverzeichnis
Proline Promag 50L Inhaltsverzeichnis Arbeitsweise und Systemaufbau ....3 Konstruktiver Aufbau ......22 Messprinzip . -
Seite 3: Arbeitsweise Und Systemaufbau
Proline Promag 50L Arbeitsweise und Systemaufbau Messprinzip Gemäß dem Faraday’schen Induktionsgesetz wird in einem Leiter, der sich in einem Magnetfeld bewegt, eine Spannung induziert. Beim magnetisch-induktiven Messprinzip entspricht der fließende Messstoff dem bewegten Leiter. Die induzierte Spannung verhält sich proportional zur Durchflussgeschwindigkeit und wird über zwei Messelektroden dem Messverstärker zugeführt. -
Seite 4: Eingangskenngrößen
Proline Promag 50L Eingangskenngrößen Messgröße Durchflussgeschwindigkeit (proportional zur induzierten Spannung) Messbereiche Messbereiche für Flüssigkeiten Typisch v = 0,01…10 m/s (0,033…33 ft/s) mit der spezifizierten Messgenauigkeit Messdynamik Über 1000 : 1 Eingangssignal Statuseingang (Hilfseingang): U = 3…30 V DC, R = 5 kΩ, galvanisch getrennt. -
Seite 5: Ausgangskenngrößen
Proline Promag 50L Ausgangskenngrößen Ausgangssignal Stromausgang aktiv/passiv wählbar, galvanisch getrennt, Zeitkonstante wählbar (0,01…100 s), Endwert einstellbar, Temperaturkoeffizient: typ. 0,005% v.M./°C (v.M. = vom Messwert), Auflösung: 0,5 μA < 700 Ω (bei HART: R ≥ 250 Ω) • aktiv: 0/4…20 mA, R ≥... -
Seite 6: Energieversorgung
Proline Promag 50L Energieversorgung Elektrischer Anschluss Messeinheit b d/(g) HART* PROFIBUS PA* FOUNDATION Fieldbus* – 27 PA(–)/FF(–) + 26 PA(+)/FF(+) – – 25 + 24 – – 23 + 22 – – 21 + 20 N (L-) N (L-) 2... -
Seite 7: Elektrischer Anschluss Klemmenbelegung
Proline Promag 50L Elektrischer Anschluss Klemmen-Nr. (Ein-/ Ausgänge) Klemmenbelegung Bestellvariante 20 (+) / 21 (–) 22 (+) / 23 (–) 24 (+) / 25 (–) 26 (+) / 27 (–) Stromausgang 50***–***********W – – – HART Stromausgang 50***–***********A – –... -
Seite 8: Kabelspezifikationen Getrenntausführung
Aderschirm Adermantel Aderverstärkung Kabelschirm Außenmantel Optional liefert Endress+Hauser auch verstärkte Verbindungskabel mit einem zusätzlichen, metallischen Verstärkungsgeflecht. Solche Kabel empfehlen wir in folgenden Fällen: • Erdverlegung von Kabeln • Gefahr von Nagetierfraß • Geräteeinsatz unter Schutzart IP 68 Einsatz in elektrisch stark gestörter Umgebung Die Messeinrichtung erfüllt die allgemeinen Sicherheitsanforderungen gemäß... -
Seite 9: Leistungssaufnahme
Das Erdungskabel wird mit den Flanschschrauben direkt auf die leitfähige Flanschbeschichtung montiert. Hinweis! Das für die Flansch-zu-Flanschverbindung erforderliche Erdungskabel kann bei Endress+Hauser als Zubehörteil separat bestellt werden → ä 43. A0011576 Über die Erdungsklemme des Messumformers und den Flanschen der Rohrleitung... - Seite 10 Für die Montage der Erdungsscheiben ist die dort bei- Über die Erdungsklemme des Messumformers und liegende Einbauanleitung zu beachten. Erdungsscheiben kön- optional bestellbaren Erdungsscheiben nen bei Endress+Hauser als Zubehörteil separat bestellt werden → ä 43. Bei dem Einsatz des Messgeräts in einer: • Rohrleitung mit Kathodenschutzeinrichtung Das Messgerät wird potenzialfrei in die Rohrleitung eingebaut.
-
Seite 11: Messgenauigkeit
Proline Promag 50L Messgenauigkeit Referenzbedingungen Gemäß DIN EN 29104 und VDI/VDE 2641: • Messstofftemperatur: +28 °C ± 2 K (+82 °F ± 2 K) • Umgebungstemperatur: +22 °C ± 2 K (+72 °F ± 2 K) • Warmlaufzeit: 30 Minuten Einbaubedingungen: •... -
Seite 12: Einsatzbedingungen: Einbau
Proline Promag 50L Einsatzbedingungen: Einbau Einbauhinweise Einbauort Luftansammlungen oder Gasblasenbildung im Messrohr können zu erhöhten Messfehlern führen. Vermeiden Sie deshalb folgende Einbauorte in der Rohrleitung: • Kein Einbau am höchsten Punkt der Leitung. Gefahr von Luftansammlungen! • Kein Einbau unmittelbar vor einem freien Rohrauslauf in einer Fallleitung. - Seite 13 Proline Promag 50L Teilgefüllte Rohrleitungen Bei teilgefüllten Rohrleitungen mit Gefälle ist eine dükerähnliche Einbauweise vorzusehen. Die Messstoffüberwachungsfunktion (MSÜ) bietet zusätzliche Sicherheit, um leere oder teilgefüllte Rohrleitungen zu erkennen. " Achtung! Gefahr von Feststoffansammlungen! Montieren Sie den Messaufnehmer nicht an der tiefsten Stelle des Dükers.
- Seite 14 Proline Promag 50L Einbaulage Durch eine optimale Einbaulage können sowohl Gas- und Luftansammlungen vermieden werden als auch störende Ablagerungen im Messrohr. Promag bietet jedoch zusätzliche Funktionen und Hilfsmittel, um schwierige Messstoffe korrekt zu erfassen: • Messstoffüberwachung (MSÜ) für die Erkennung teilgefüllter Messrohre bzw. bei ausgasenden Messstoffen oder Anwendungen mit schwankendem Prozessdruck.
-
Seite 15: Ein- Und Auslaufstrecken
Proline Promag 50L Vibrationen Bei sehr starken Vibrationen sind sowohl Rohrleitung als auch Messaufnehmer abzustützen und zu fixieren. " Achtung! Bei zu starken Vibrationen ist eine getrennte Montage von Messaufnehmer und Messumformer notwendig. Angaben über die zulässige Stoß- und Schwingungsfestigkeit → ä 18, Abschnitt "Stoß- und Schwingungsfes- tigkeit". -
Seite 16: Anpassungsstücke
Proline Promag 50L Anpassungsstücke Der Messaufnehmer kann mit Hilfe entsprechender Anpassungsstücke nach DIN EN 545 (Doppelflansch- Übergangsstücke) auch in eine Rohrleitung größerer Nennweite eingebaut werden. Die dadurch erreichte Erhöhung der Strömungsgeschwindigkeit verbessert bei sehr langsam fließendem Messstoff die Messgenauig- keit. Das abgebildete Nomogramm dient zur Ermittlung des verursachten Druckabfalls durch Konfusoren und Diffusoren. -
Seite 17: Verbindungskabellänge
Proline Promag 50L Verbindungskabellänge Beachten Sie bei der Montage der Getrenntausführung folgende Hinweise, um korrekte Messresultate zu erhalten: • Kabelführung fixieren oder in Panzerrohr verlegen. Besonders bei kleinen Messstoffleitfähigkeiten kann durch Kabelbewegungen eine Verfälschung des Messsignals hervorgerufen werden. • Kabel nicht in die Nähe von elektrischen Maschinen und Schaltelementen verlegen. -
Seite 18: Einsatzbedingungen: Umgebung
(DN ≤ 300 nur mit Edelstahlflansch). • Für Anwendungen, in welchen das Gerät direkt in das Erdreich vergraben oder in einem überfluteten Abwasserschacht installiert wird, erhalten Sie bei Ihrer Endress+Hauser Vertriebsstelle Auskunft. Stoß- und Beschleunigung bis 2 g in Anlehnung an IEC 600 68-2-6... -
Seite 19: Einsatzbedingungen: Prozess
Proline Promag 50L Einsatzbedingungen: Prozess Messstofftemperaturbereich • 0…+80 °C (+32…+176 °F) bei Hartgummi (DN 350…2400) • –20…+50 °C (–4…+122 °F) bei Polyurethan (DN 50…1200) • –20…+90 °C (–4…+194 °F) bei PTFE (DN 50…300) Leitfähigkeit Mindestleitfähigkeit: • ≥ 5 μS/cm für Flüssigkeiten im Allgemeinen •... - Seite 20 Proline Promag 50L Durchflusskennwerte (SI-Einheiten) Nennweite Empfohlene Durchflussmenge Werkeinstellungen min./max. Endwert Endwert Impulswertigkeit Schleichmenge Stromausgang [mm] [inch] (v ~ 0,3 bzw. 10 m/s) (v ~ 2,5 m/s) (~ 2 Pulse/s) (v ~ 0,04 m/s) 2" 35…1100 dm /min 300 dm...
-
Seite 21: Druckverlust
Proline Promag 50L Nennweite Empfohlene Werkeinstellungen Durchflussmenge min./max. Endwert Endwert Impulswertigkeit Schleichmenge Stromausgang [inch] [mm] (v ~ 0,3 bzw. 10 m/s) (v ~ 2,5 m/s) (~ 2 Pulse/s) (v ~ 0,04 m/s) 12" 350…10600 gal/min 2400 gal/min 25 gal 45 gal/min 14"... -
Seite 22: Konstruktiver Aufbau
Proline Promag 50L Konstruktiver Aufbau Bauform, Maße Messumformer Getrenntausführung, Wandaufbaugehäuse (Nicht-Ex-Zone und II3G/Zone 2) A0001150 Abmessungen in SI-Einheiten 90,5 159,5 > 50 2 × ∅ 6,5 81,5 11,5 8 × M5 Befestigungsschraube für Wandmontage: M6 (Schraubenkopf max. 10,5 mm) Alle Abmessungen in [mm]... - Seite 23 Proline Promag 50L Für das Wandaufbaugehäuse existiert ein separates Montageset, das bei Endress+Hauser als Zubehörteil bestellt werden kann. Damit sind folgende Montagevarianten möglich: • Schalttafeleinbau • Rohrmontage +0.5 (+0.019) –0.5 (–0.019) 210 (8.27) +0.5 (+0.019) –0.5 (–0.019) 245 (9.65) ~110 (~4.33)
- Seite 24 Proline Promag 50L Messaufnehmer Getrenntausführung, DN 50…300 A0012462 Abmessungen in SI-Einheiten Die Einbaulänge ist unabhängig von der gewählten Druckstufe. Einbaulänge gemäß DVGW. Alle Abmessungen in [mm] Abmessungen in US-Einheiten 2" 7,87 11,3 7,95 3,32 4,72 3,70 3" 7,87 13,2 8,94...
- Seite 25 Proline Promag 50L Messaufnehmer Getrenntausführung DN 350…2400 A0014987 Abmessungen in SI-Einheiten 1000 1000 1050 1050 1200 1200 1350 1350 1008 1400 1400 1008 1500 1500 1020 1147 1600 1600 1020 1147 1650 1650 1071 1284 1800 1800 1128 1379 2000...
- Seite 26 Proline Promag 50L E bei Druckstufe H bei Druckstufe PN 6 PN 10 ANSI PN 6 PN 10 ANSI AWWA AWWA 1001 – – 1067 1073 – – 1082 1102 1124 1124 1015 1060 1060 1182 1202 1228 1232 1075...
- Seite 27 Proline Promag 50L E bei Druckstufe H bei Druckstufe PN 6 PN 10 ANSI PN 6 PN 10 ANSI AWWA AWWA 14" 23,5 23,8 24,4 24,2 19,3 19,9 21,0 20,7 15" – – – 25,7 – – – 21,7 16"...
- Seite 28 Proline Promag 50L Kompaktausführung DN 50…300 A0005423 Abmessungen in SI-Einheiten Die Einbaulänge ist unabhängig von der gewählten Druckstufe. Einbaulänge gemäß DVGW. Alle Abmessungen in [mm] Abmessungen in US-Einheiten 2" 7,87 13,4 10,1 3,32 3,70 4,72 3" 7,87 15,4 11,1 4,30...
- Seite 29 Proline Promag 50L Kompaktausführung DN 350…2400 A0014951 Abmessungen in SI-Einheiten 1000 1000 1050 1050 1200 1200 1350 1350 1008 1400 1400 1008 1500 1500 1078 1147 1600 1600 1078 1147 1650 1650 1129 1284 1800 1800 1186 1379 2000 2000...
- Seite 30 Proline Promag 50L E bei Druckstufe H bei Druckstufe PN 6 PN 10 ANSI PN 6 PN 10 ANSI AWWA AWWA 1026 1043 1059 1051 – – 1125 1131 – – 1140 1160 1182 1182 1015 1060 1060 1240 1260...
- Seite 31 Proline Promag 50L E bei Druckstufe H bei Druckstufe PN 6 PN 10 ANSI PN 6 PN 10 ANSI AWWA AWWA 14" 25,8 26,1 26,7 26,5 19,3 19,9 21,0 20,7 15" – – – 28,0 – – – 21,7 16"...
- Seite 32 Proline Promag 50L Erdungsscheibe ³ DN £ 300 (12") DN 350 (14") …DN 600 (24") 700 (28") Ø 9 (0.35) Ø 6.4 (0.25) Ø 6.5 (0.26) t = 2 (0.08) t = 2 (0.08) t = 2 (0.08) mm (inch)
- Seite 33 Proline Promag 50L Druckstufe [mm] [inch] [mm] [inch] [mm] [inch] [mm] [inch] [mm] [inch] DIN, PN 6 31,46 – – 35,16 20,47 DIN, PN 10 31,30 – – 36,22 21,26 32" AS, PN 16 31,06 – – 35,98 21,65 AWWA, Class D 31,30 –...
-
Seite 34: Gewicht
Proline Promag 50L Gewicht SI-Einheiten Kompaktausführung (loser Flansch / Flansch geschweisst DN >300) Gewichtsangaben in kg Nennweite Kompaktausführung (inkl. Messumformer) [mm] [inch] EN (DIN) EN (DIN) ANSI / AWWA 2" 10,6 – 10,6 – – 2 ½" 12,0 – –... - Seite 35 Proline Promag 50L Getrenntausführung (loser Flansch / Flansch geschweisst DN >300) Gewichtsangaben in kg Nennweite Getrenntausführung (Sensor plus Sensoranschlussgehäuse ohne Kabel) [mm] [inch] EN (DIN) EN (DIN) ANSI / AWWA 2" – – – 2 ½" 10,0 – – –...
- Seite 36 Proline Promag 50L Loser Blechflansch Gewichtsangaben in kg Nennweite Kompaktausführung Getrenntausführung (ohne Kabel) [mm] [inch] EN (DIN) Aufnehmer EN (DIN) Umformer 2" 2 ½" 3" 4" 11,5 5" 15,0 13,0 6" 19,0 17,0 8" 37,5 35,5 10" 56,0 54,0 12"...
-
Seite 37: Messrohrspezifikationen
Proline Promag 50L Messrohrspezifikationen Innendurchmesser für Druckstufe EN (DIN), AS 2129, AS 4087, ANSI und AWWA Nennweite Druckstufe Messrohr Innendurchmesser EN (DIN) AS 2129 ANSI Hartgummi Polyurethan PTFE AS 4087 AWWA [mm] [inch] [mm] [inch] [mm] [inch] [mm] [inch] 2"... - Seite 38 Proline Promag 50L Nennweite Druckstufe Messrohr Innendurchmesser EN (DIN) AS 2129 ANSI Hartgummi Polyurethan PTFE AS 4087 AWWA [mm] [inch] [mm] [inch] [mm] [inch] [mm] [inch] PN 6 31,4 31,5 – – PN 10 31,3 31,5 – – 32" PN 16...
-
Seite 39: Werkstoffe
Proline Promag 50L Werkstoffe • Gehäuse Messumformer: – Kompakt-Gehäuse: Pulverbeschichteter Aluminiumdruckguss – Wandaufbaugehäuse: Pulverbeschichteter Aluminiumdruckguss • Gehäuse Messaufnehmer – DN 50…300: Pulverlackbeschichteter Aluminiumdruckguss – DN 350…1200: mit Schutzlackierung • Messrohr: – DN ≤300; Edelstahl 1.4301/304 oder 1.4306/304L – DN ≥350; Edelstahl 202 oder 304 •... - Seite 40 Proline Promag 50L Flanschanschluss nach EN 1092-1 (DIN 2501) Werkstoff: A105, 1.0038 (S235JRG2) ; loser Blechflansch in PN 10 [psi] [bar] PN 16 PN 10 PN 6 -40 -20 20 40 60 80 100 120 140 160 180 [°C] [°F] A0011568 Flanschanschluss nach ANSI B16.5;...
-
Seite 41: Elektrodenbestückung
Proline Promag 50L Flanschanschluss nach AS 2129 Table E oder AS 4087 PN16; DN ≤ 350 Werkstoff: AS 2129 Table E: A105; 1.0345 (P235GH); 1.0425 (P265GH); 1.0038 (S235JRG2); FE 410 WB AS 4087 Class D: A105; 1.0425/316L (P265GH); 1.0044 (S275JR) -
Seite 42: Anzeige Und Bedienoberfläche
Zertifikate und Zulassungen CE-Zeichen Das Messsystem erfüllt die gesetzlichen Anforderungen der EG-Richtlinien. Endress+Hauser bestätigt die erfolgreiche Prüfung des Gerätes mit der Anbringung des CE-Zeichens. C-Tick Zeichen Das Messsystem ist in Übereinstimmung mit den EMV-Anforderungen der Behörde "Australian Communication and Media Authority (ACMA)". -
Seite 43: Bestellinformationen
• Durchfluss-Messtechnik (FA005D/06) • Betriebsanleitung Promag 50 (BA00046D/06 und BA049D/06) • Betriebsanleitung Promag 50 PROFIBUS DP/PA (BA00055D/06 und BA056D/06) Sie können die Dokumentationen bei Ihrer Endress+Hauser Serviceorganisation bestellen oder über die auf der letzten Seite aufgeführten Internet-Länderadressen herunterladen. Eingetragene Marken ®... - Seite 44 Deutschland Österreich Schweiz Endress+Hauser Vertrieb Service Technische Büros Endress+Hauser Endress+Hauser Messtechnik Beratung Help-Desk Hamburg Ges.m.b.H. Metso AG GmbH+Co. KG Information Feldservice Lehnergasse 4 Kägenstrasse 2 Berlin Colmarer Straße 6 Auftrag Ersatzteile/Reparatur 1230 Wien 4153 Reinach Hannover 79576 Weil am Rhein...
