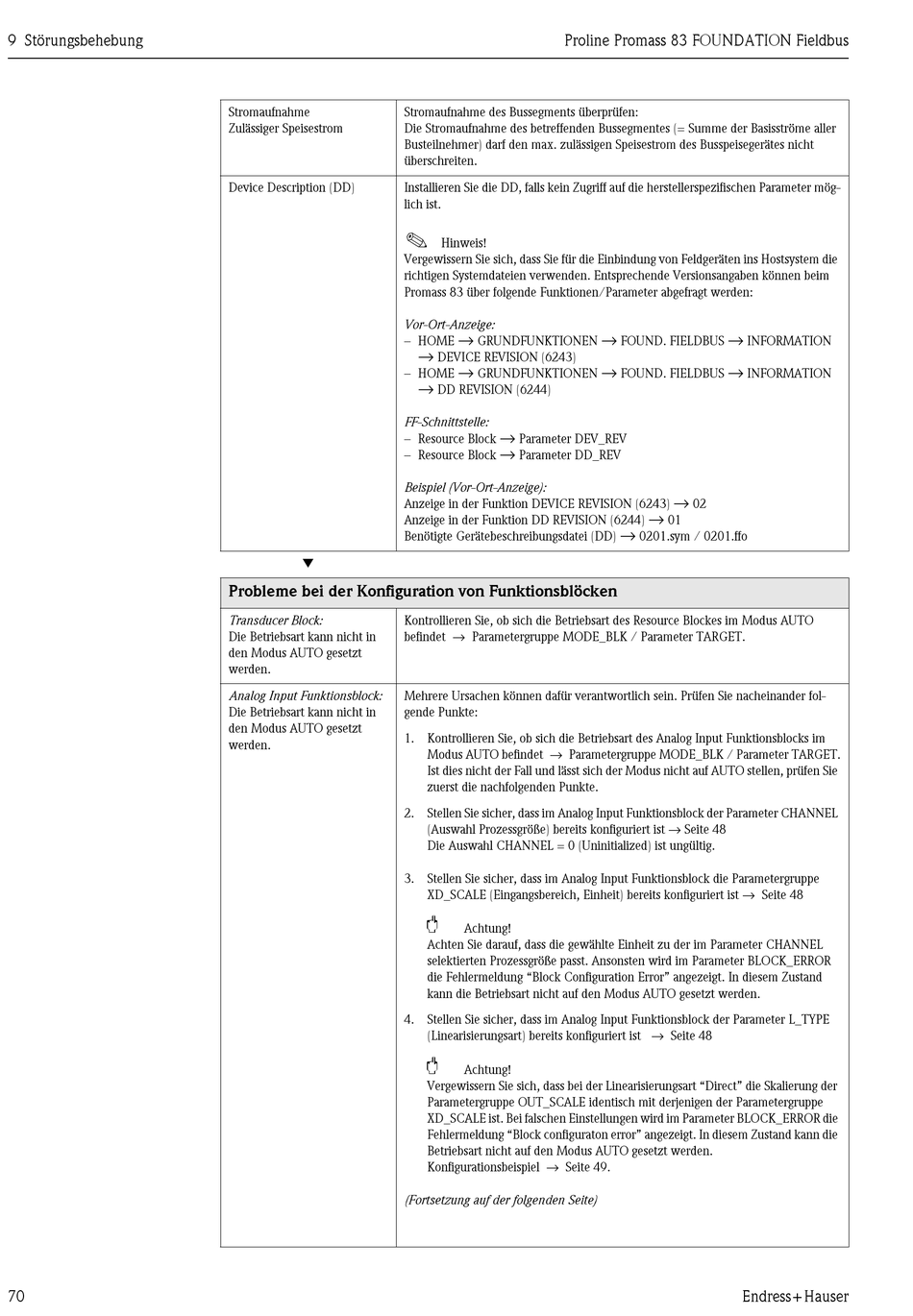

9 Störungsbehebung
70
Stromaufnahme
Zulässiger Speisestrom
Device Description (DD)
▼
Probleme bei der Konfiguration von Funktionsblöcken
Transducer Block:
Die Betriebsart kann nicht in
den Modus AUTO gesetzt
werden.
Analog Input Funktionsblock:
Die Betriebsart kann nicht in
den Modus AUTO gesetzt
werden.
Proline Promass 83 FOUNDATION Fieldbus
Stromaufnahme des Bussegments überprüfen:
Die Stromaufnahme des betreffenden Bussegmentes (= Summe der Basisströme aller
Busteilnehmer) darf den max. zulässigen Speisestrom des Busspeisegerätes nicht
überschreiten.
Installieren Sie die DD, falls kein Zugriff auf die herstellerspezifischen Parameter mög-
lich ist.
!
Hinweis!
Vergewissern Sie sich, dass Sie für die Einbindung von Feldgeräten ins Hostsystem die
richtigen Systemdateien verwenden. Entsprechende Versionsangaben können beim
Promass 83 über folgende Funktionen/Parameter abgefragt werden:
Vor-Ort-Anzeige:
→
– HOME GRUNDFUNKTIONEN
→
DEVICE REVISION (6243)
→
– HOME GRUNDFUNKTIONEN
→
DD REVISION (6244)
FF-Schnittstelle:
→
– Resource Block Parameter DEV_REV
→
– Resource Block Parameter DD_REV
Beispiel (Vor-Ort-Anzeige):
Anzeige in der Funktion DEVICE REVISION (6243)
Anzeige in der Funktion DD REVISION (6244)
Benötigte Gerätebeschreibungsdatei (DD)
Kontrollieren Sie, ob sich die Betriebsart des Resource Blockes im Modus AUTO
befindet → Parametergruppe MODE_BLK / Parameter TARGET.
Mehrere Ursachen können dafür verantwortlich sein. Prüfen Sie nacheinander fol-
gende Punkte:
1. Kontrollieren Sie, ob sich die Betriebsart des Analog Input Funktionsblocks im
Modus AUTO befindet → Parametergruppe MODE_BLK / Parameter TARGET.
Ist dies nicht der Fall und lässt sich der Modus nicht auf AUTO stellen, prüfen Sie
zuerst die nachfolgenden Punkte.
2. Stellen Sie sicher, dass im Analog Input Funktionsblock der Parameter CHANNEL
(Auswahl Prozessgröße) bereits konfiguriert ist → Seite 48
Die Auswahl CHANNEL = 0 (Uninitialized) ist ungültig.
3. Stellen Sie sicher, dass im Analog Input Funktionsblock die Parametergruppe
XD_SCALE (Eingangsbereich, Einheit) bereits konfiguriert ist → Seite 48
"
Achtung!
Achten Sie darauf, dass die gewählte Einheit zu der im Parameter CHANNEL
selektierten Prozessgröße passt. Ansonsten wird im Parameter BLOCK_ERROR
die Fehlermeldung "Block Configuration Error" angezeigt. In diesem Zustand
kann die Betriebsart nicht auf den Modus AUTO gesetzt werden.
4. Stellen Sie sicher, dass im Analog Input Funktionsblock der Parameter L_TYPE
(Linearisierungsart) bereits konfiguriert ist → Seite 48
"
Achtung!
Vergewissern Sie sich, dass bei der Linearisierungsart "Direct" die Skalierung der
Parametergruppe OUT_SCALE identisch mit derjenigen der Parametergruppe
XD_SCALE ist. Bei falschen Einstellungen wird im Parameter BLOCK_ERROR die
Fehlermeldung "Block configuraton error" angezeigt. In diesem Zustand kann die
Betriebsart nicht auf den Modus AUTO gesetzt werden.
Konfigurationsbeispiel → Seite 49.
(Fortsetzung auf der folgenden Seite)
→ →
FOUND. FIELDBUS INFORMATION
→ →
FOUND. FIELDBUS INFORMATION
→
02
→
01
→
0201.sym / 0201.ffo
Endress+Hauser
