6.3

Hardwareeinstellungen

Über DIP-Schalter im Inneren des Feldanzeigers kann der Hardware-Schreibschutz ein-
und ausgeschaltet werden. Ist der Schreibschutz aktiviert, können keine Parameter verän-
dert werden.
Der aktuelle Status des Schreibschutzes wird im Parameter "Status Verriegelung" angezeigt
→  43.
Zur DIP-Schalter Einstellung gehen Sie wie folgt vor:
1. Gehäusedeckel entfernen und Display abziehen →  4,  11
2. DIP-Schalter wie gewünscht konfigurieren. Schalter auf ON = Funktion eingeschaltet,
Schalter auf OFF = Funktion ausgeschaltet.
3. Display auf Elektronik stecken.
4. Gehäusedeckel schließen und sichern.
1

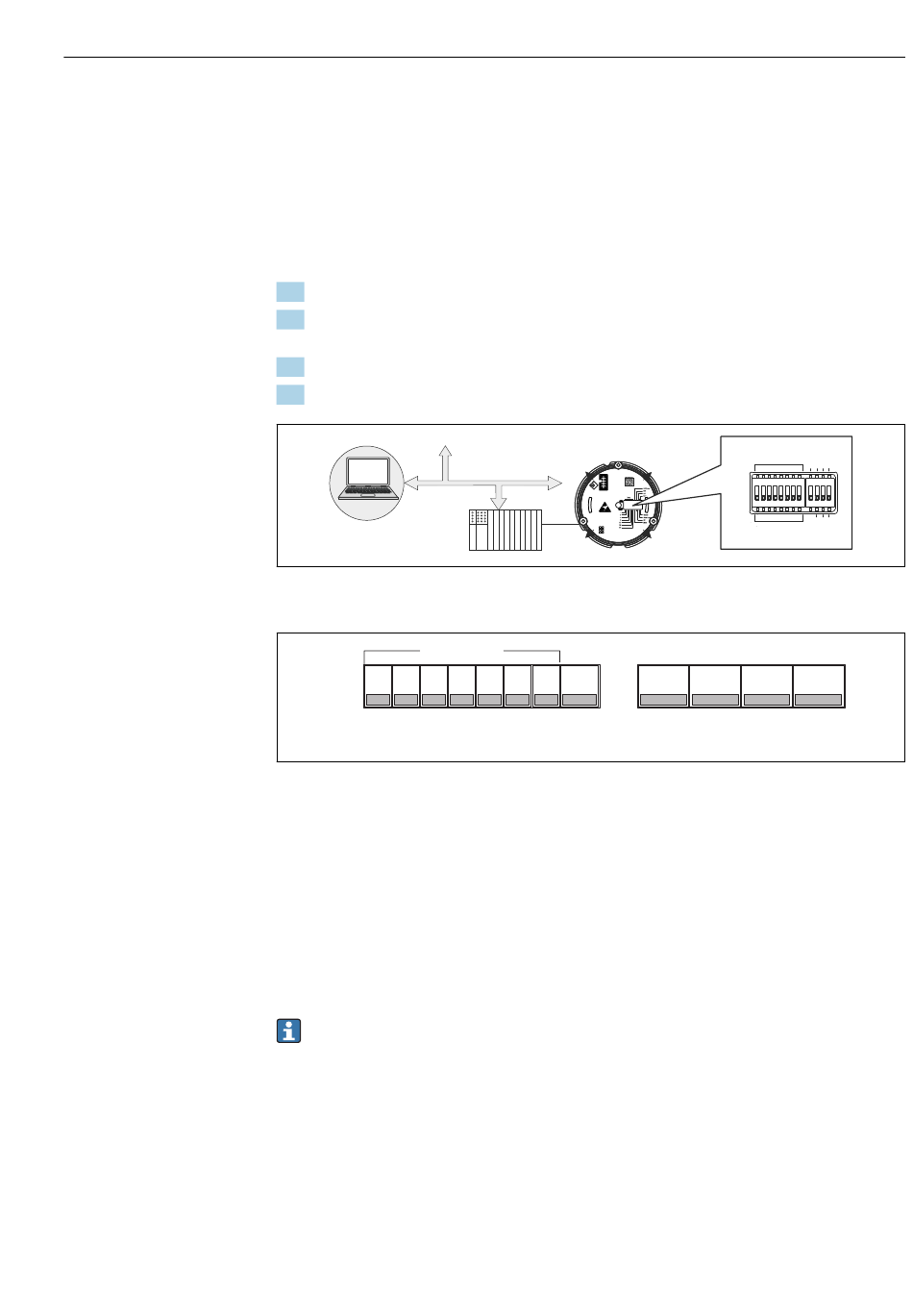

 12 Hardware Konfiuration des Feldanzeigers
Data
ON
OFF
1 2 4
 13 Belegung der DIP-Schalter
6.3.1

Schreibschutz ein-/ausschalten

Der Schreibschutz wird über den DIP-Schalter "WRITE LOCK" ein- oder ausgeschaltet. Bei
aktivem Schreibschutz ("WRITE LOCK" auf "ON") ist eine Veränderung der Parameter nicht
möglich. Der aktuelle Status des Schreibschutz wird im Parameter "Status Verriegelung"
angezeigt. Bei aktivem Schreibschutz ("WRITE LOCK" auf "ON") wird dies durch ein Schloss-
symbol auf dem Display angezeigt.
6.3.2 Auswahl zwischen Bedienung über DIP-Schalter und Remote
Wenn die Gerätebedienung über die DIP-Schalter erfolgt, werden maximal 2 analoge
Prozesswerte angezeigt, auch wenn vorher über die Konfigurationssoftware mehrere
Anzeigewerte konfiguriert wurden.
Der Bargraph wird bei Gerätebedienung über DIP-Schalter nicht angezeigt.
Über den DIP-Schalter "Remote/DIP" kann eingestellt werden ob die Parametrierung vor
Ort über die DIP-Schalter oder Remote über DTM und PC Konfigurationssoftware möglich
ist. Steht der Schalter auf "OFF" (Remote), so sind alle Schalter außer "WRITE LOCK" ohne
Wirkung. Steht der Schalter auf Stellung "ON" sind funktionieren alle DIP-Schalter und eine
Bedienung über DTM ist nicht möglich.
Address
8 16 32 64 Offset
Bedienungsmöglichkeiten
ON
OFF
Set AI1 DIP
AI2 Write Remote
protect
A0021499
A0051892
