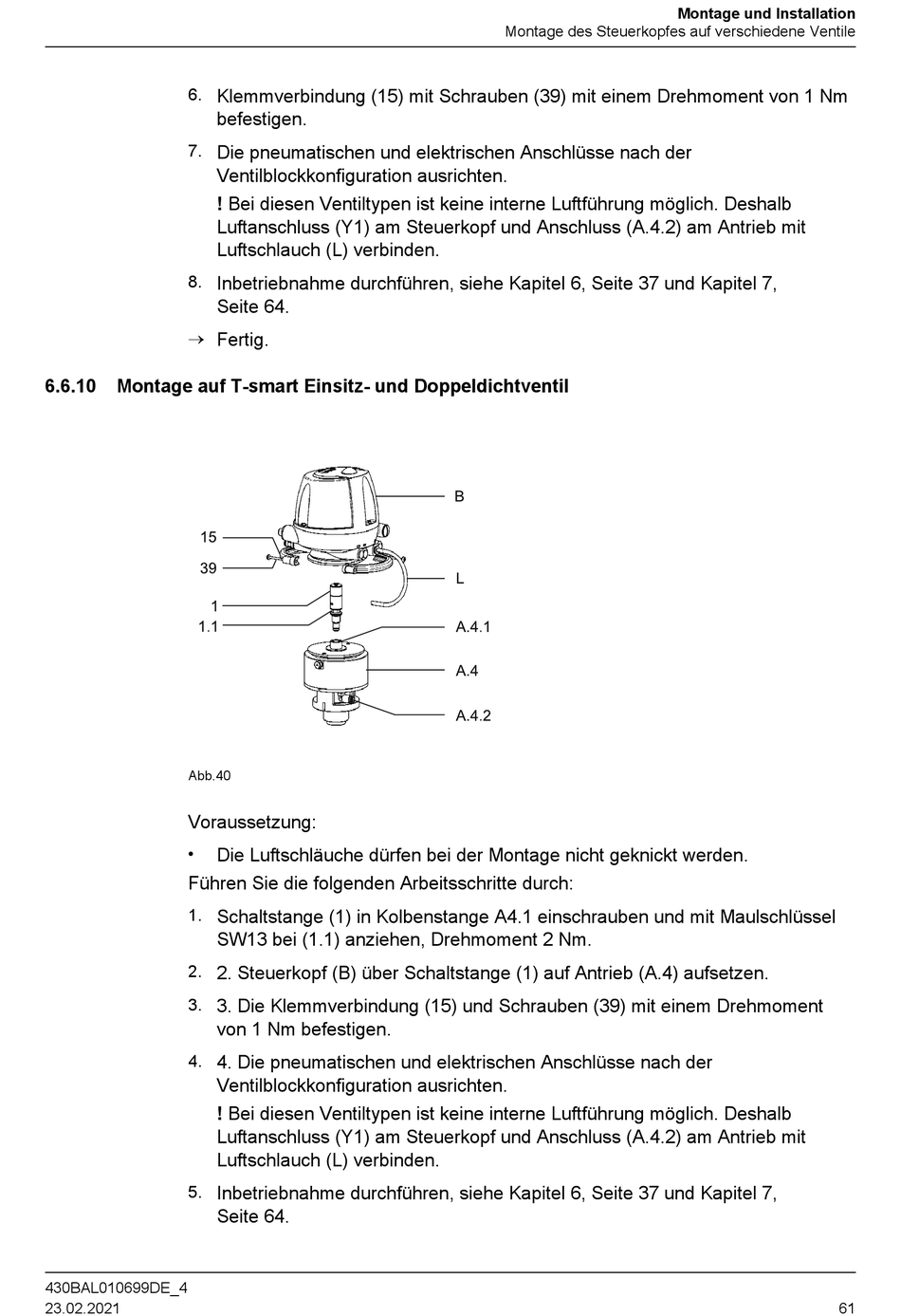

Montage Auf T-Smart Einsitz- Und Doppeldichtventil - GEA T.VIS® A-15 Betriebsanleitung

6.
7.
8.
®
6.6.10

Montage auf T-smart Einsitz- und Doppeldichtventil

Abb.40
Voraussetzung:
•
Führen Sie die folgenden Arbeitsschritte durch:
1.
2.
3.
4.
5.
430BAL010699DE_4
23.02.2021
Klemmverbindung (15) mit Schrauben (39) mit einem Drehmoment von 1 Nm
befestigen.
Die pneumatischen und elektrischen Anschlüsse nach der
Ventilblockkonfiguration ausrichten.
! Bei diesen Ventiltypen ist keine interne Luftführung möglich. Deshalb
Luftanschluss (Y1) am Steuerkopf und Anschluss (A.4.2) am Antrieb mit
Luftschlauch (L) verbinden.
Inbetriebnahme durchführen, siehe Kapitel 6, Seite 37 und Kapitel 7,
Seite 64.
Fertig.
Die Luftschläuche dürfen bei der Montage nicht geknickt werden.
Schaltstange (1) in Kolbenstange A4.1 einschrauben und mit Maulschlüssel
SW13 bei (1.1) anziehen, Drehmoment 2 Nm.
2. Steuerkopf (B) über Schaltstange (1) auf Antrieb (A.4) aufsetzen.
3. Die Klemmverbindung (15) und Schrauben (39) mit einem Drehmoment
von 1 Nm befestigen.
4. Die pneumatischen und elektrischen Anschlüsse nach der
Ventilblockkonfiguration ausrichten.
! Bei diesen Ventiltypen ist keine interne Luftführung möglich. Deshalb
Luftanschluss (Y1) am Steuerkopf und Anschluss (A.4.2) am Antrieb mit
Luftschlauch (L) verbinden.
Inbetriebnahme durchführen, siehe Kapitel 6, Seite 37 und Kapitel 7,
Seite 64.
Montage des Steuerkopfes auf verschiedene Ventile
Montage und Installation
61
