6.3.2 Steuerkopf mit 2 Pilotventilen – für Lift des Ventiltellers

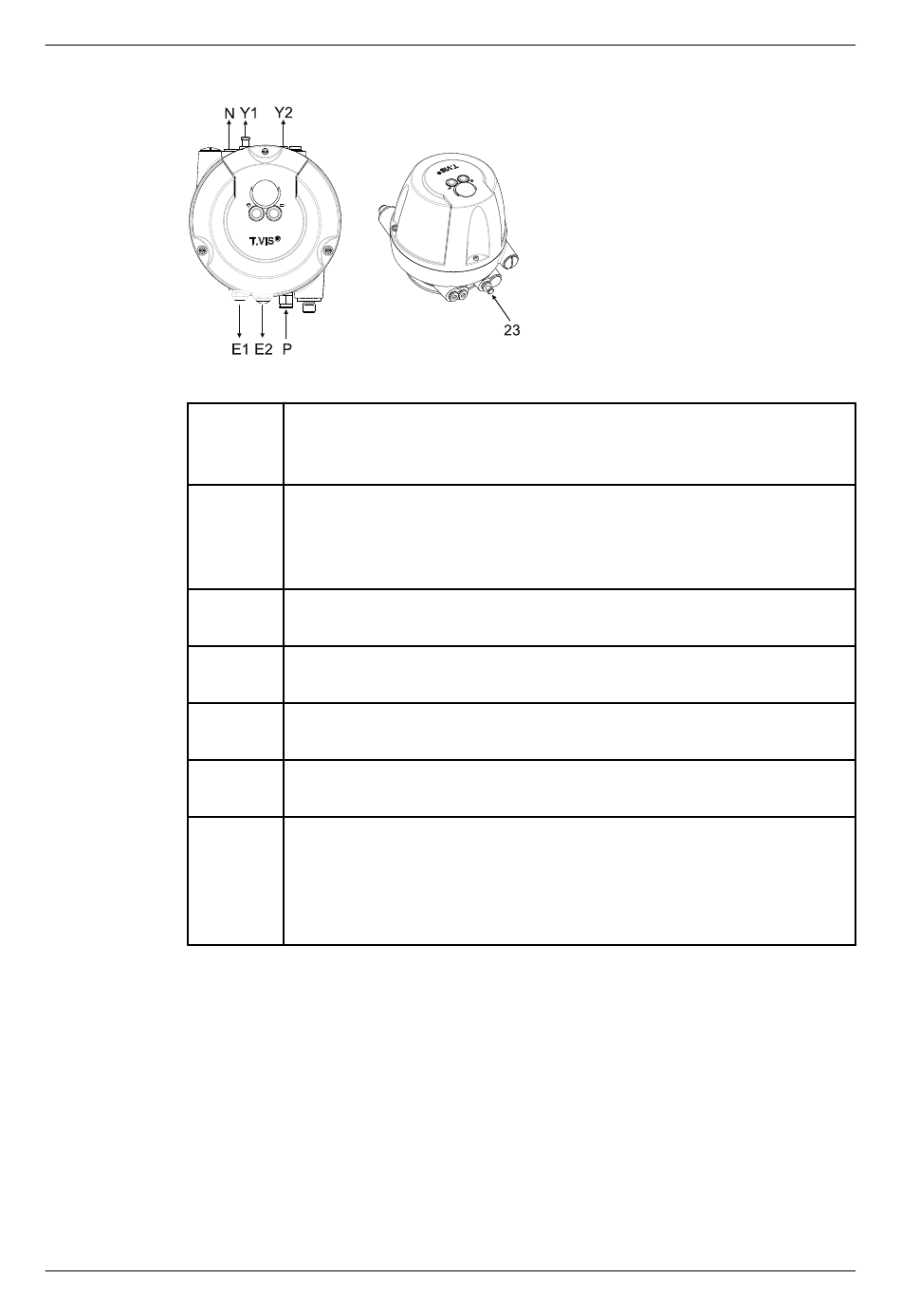

Abb.12: Steuerkopf (Standard-Variante in IP66)
E1
E2
P
N
Y1
Y2
23
Bei der Mehrzahl der Ventiltypen von GEA Tuchenhagen wird die Hauptsteuerluft
intern vom Pilotventil Y1 durch die Schaltstange in den Hauptantrieb geführt. Der
externe Luftanschluss Y1 ist zusätzlich vorhanden.
430BAL010699DE_4
23.02.2021
Abluft des Haupthubes Y1 mit Schalldämpfer
optional: Abluftdrossel
Der Anschluss E1 darf nicht verschlossen werden!
Sicherheitsentlüftung gegen Überdruck und Abluft der Liftantriebe
Y2 und Y3
Rückschlagventil
Der Anschluss E2 darf nicht verschlossen werden!
Zentrale Luftversorgung mit integriertem Filter
optional: Zuluftdrossel
Luftanschluss für federseitige Kraftunterstützung
nur mit Logik-Element NOT
Luftanschluss für externen Haupthubanschluss
mit Verschlussstopfen (23)
Luftanschluss für Lift des Ventiltellers
Nicht zulässig für Haupthub eines externen Prozessventils!
Verschlussstopfen
An den Verschlussstopfen der Luftanschlüsse kann der
Steuerluftdruck anstehen!
Vor dem Entfernen eines Verschlussstopfen (23) darauf achten,
dass der jeweilige Luftanschluss druckfrei ist!
