3.
®
Initiator einbauen
Führen Sie die folgenden Arbeitsschritte durch:
1.
2.
Abb.49
®
Initiator einstellen
Führen Sie die folgenden Arbeitsschritte durch:
1.
Abb.50
2.
3.
®
430BAL010699DE_4
23.02.2021

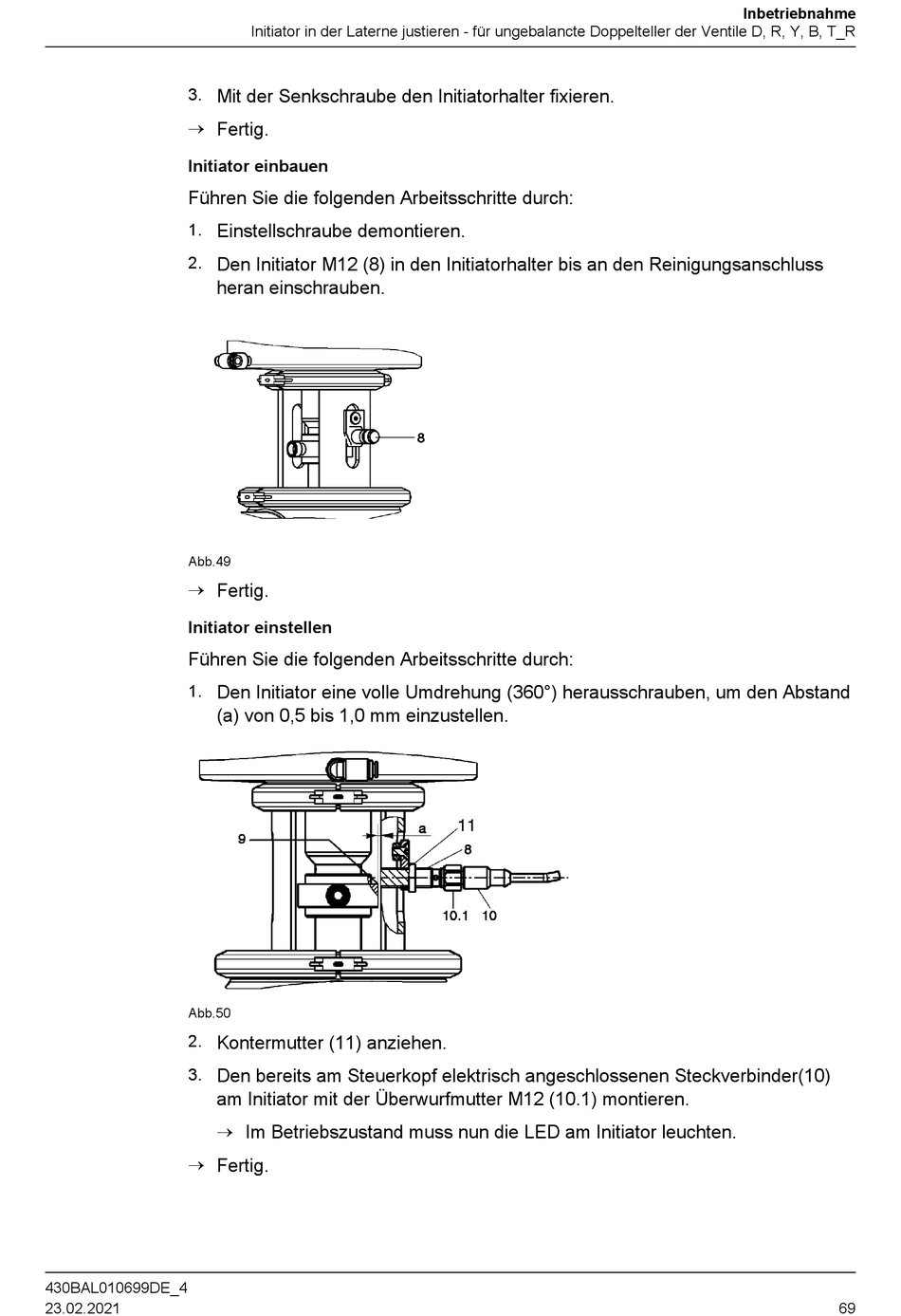

Initiator in der Laterne justieren - für ungebalancte Doppelteller der Ventile D, R, Y, B, T_R
Mit der Senkschraube den Initiatorhalter fixieren.
Fertig.
Einstellschraube demontieren.
Den Initiator M12 (8) in den Initiatorhalter bis an den Reinigungsanschluss
heran einschrauben.
Fertig.
Den Initiator eine volle Umdrehung (360°) herausschrauben, um den Abstand
(a) von 0,5 bis 1,0 mm einzustellen.
Kontermutter (11) anziehen.
Den bereits am Steuerkopf elektrisch angeschlossenen Steckverbinder(10)
am Initiator mit der Überwurfmutter M12 (10.1) montieren.
®
Im Betriebszustand muss nun die LED am Initiator leuchten.
Fertig.
