Montage und Installation
Pneumatischer Anschluss
6.3.3 Steuerkopf mit 2 Pilotventilen – für Lift des Doppeltellers, für externen
Luftanschluss eines Luft-/Luft-Antriebes oder für Haupthub eines externen
Prozessventils

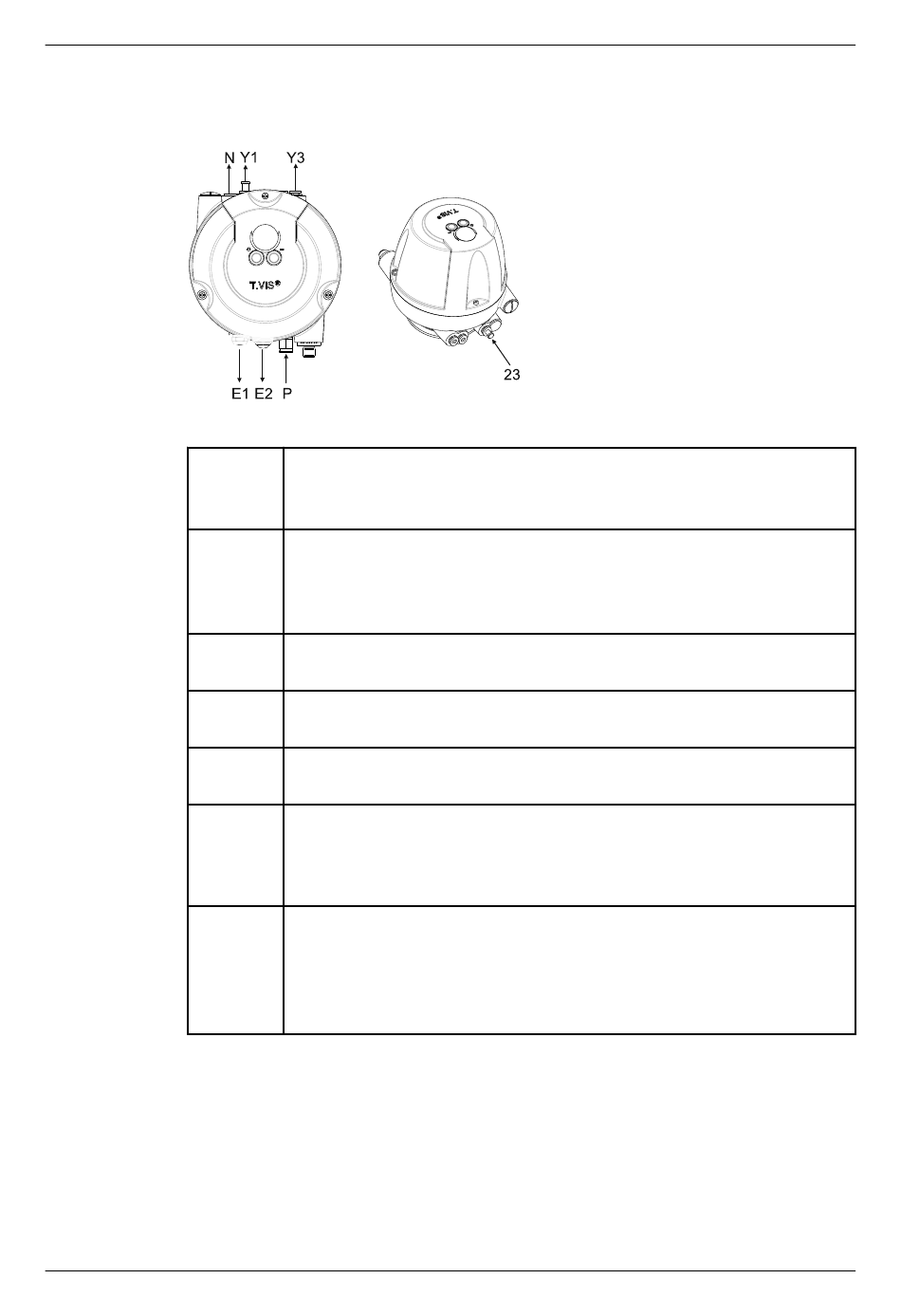

Abb.13: Steuerkopf (Standard-Variante in IP66)
E1
E2
P
N
Y1
Y3
23
Bei der Mehrzahl der Ventiltypen von GEA Tuchenhagen wird die Hauptsteuerluft
intern vom Pilotventil Y1 durch die Schaltstange in den Hauptantrieb geführt. Der
externe Luftanschluss Y1 ist zusätzlich vorhanden.
40
Abluft des Haupthubes Y1 mit Schalldämpfer
optional: Abluftdrossel
Der Anschluss E1 darf nicht verschlossen werden!
Sicherheitsentlüftung gegen Überdruck und Abluft der Liftantriebe
Y2 und Y3
Rückschlagventil
Der Anschluss E2 darf nicht verschlossen werden!
Zentrale Luftversorgung mit integriertem Filter
optional: Zuluftdrossel
Luftanschluss für federseitige Kraftunterstützung
nur mit Logik-Element NOT
Luftanschluss für externen Haupthubanschluss
mit Verschlussstopfen (23)
Luftanschluss für Lift des Doppeltellers, für externen Luftanschluss
eines Luft-/Luft- Antriebes, für Haupthub eines externen
Prozessventils oder bei ASEPTOMAG Ventilen mit einer
Sitzanlüftung
Verschlussstopfen
An den Verschlussstopfen der Luftanschlüsse kann der
Steuerluftdruck anstehen!
Vor dem Entfernen eines Verschlussstopfen (23) darauf achten,
dass der jeweilige Luftanschluss druckfrei ist!
