Logik-Element Not (Dichtungspaket) Demontieren; Logik-Element Not (Dichtungspaket) Montieren - GEA T.VIS® A-15 Betriebsanleitung

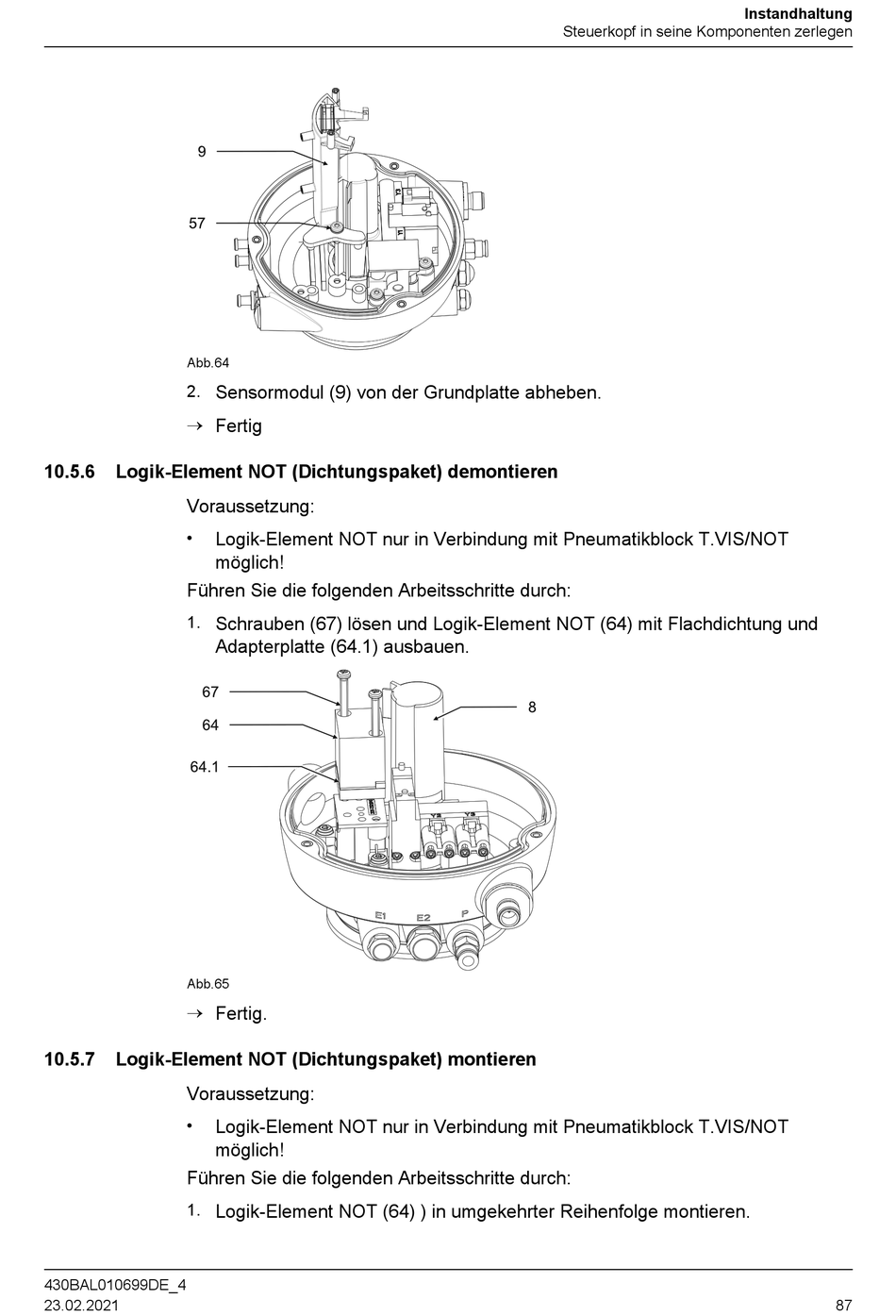

Abb.64
2.
®
10.5.6

Logik-Element NOT (Dichtungspaket) demontieren

Voraussetzung:
•
Führen Sie die folgenden Arbeitsschritte durch:
1.
Abb.65
®
10.5.7

Logik-Element NOT (Dichtungspaket) montieren

Voraussetzung:
•
Führen Sie die folgenden Arbeitsschritte durch:
1.
430BAL010699DE_4
23.02.2021
Sensormodul (9) von der Grundplatte abheben.
Fertig
Logik-Element NOT nur in Verbindung mit Pneumatikblock T.VIS/NOT
möglich!
Schrauben (67) lösen und Logik-Element NOT (64) mit Flachdichtung und
Adapterplatte (64.1) ausbauen.
Fertig.
Logik-Element NOT nur in Verbindung mit Pneumatikblock T.VIS/NOT
möglich!
Logik-Element NOT (64) ) in umgekehrter Reihenfolge montieren.
