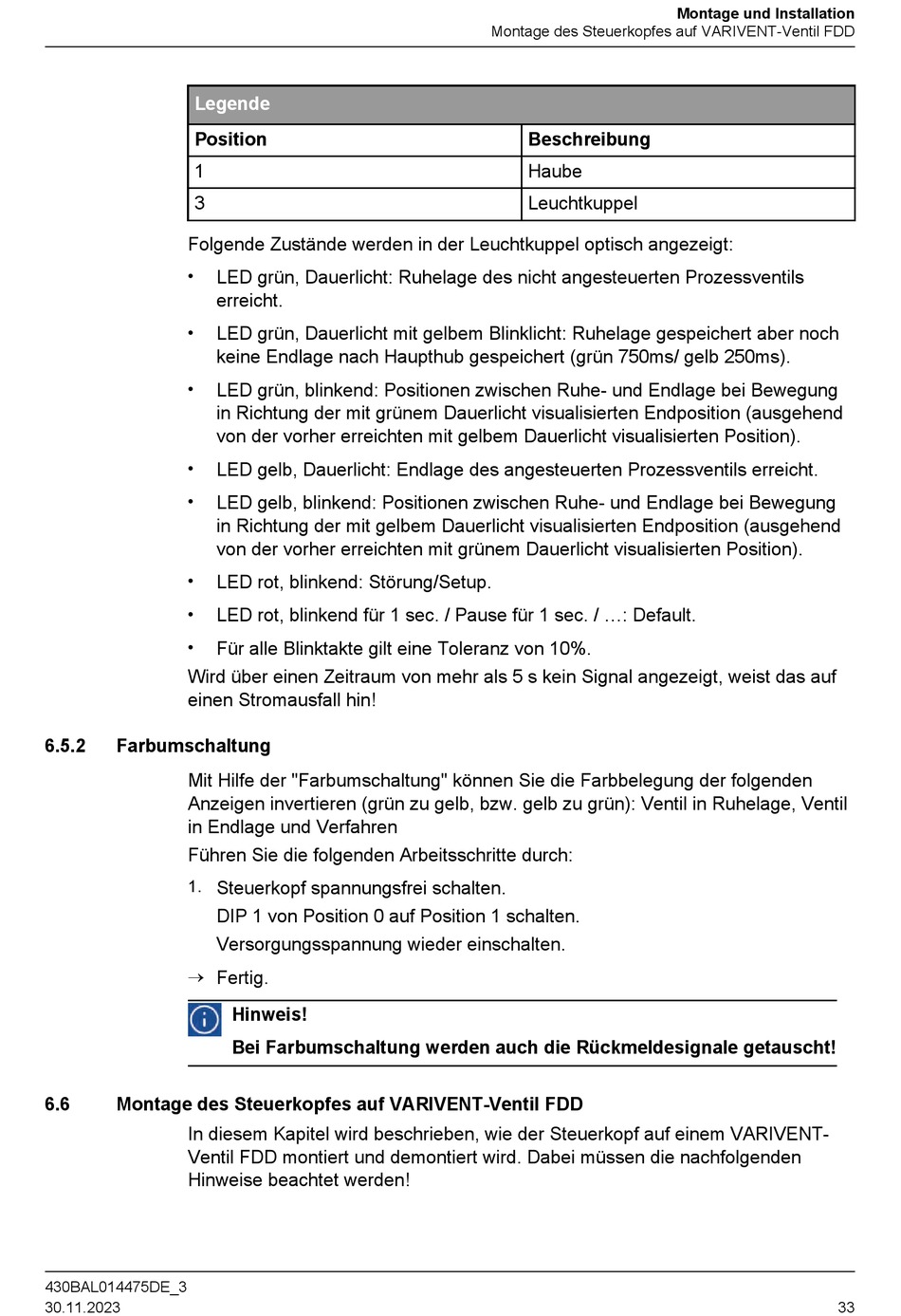

Legende
Position
1
3
Folgende Zustände werden in der Leuchtkuppel optisch angezeigt:
•
•
•
•
•
•
•
•
Wird über einen Zeitraum von mehr als 5 s kein Signal angezeigt, weist das auf
einen Stromausfall hin!
6.5.2
Farbumschaltung
Mit Hilfe der "Farbumschaltung" können Sie die Farbbelegung der folgenden
Anzeigen invertieren (grün zu gelb, bzw. gelb zu grün): Ventil in Ruhelage, Ventil
in Endlage und Verfahren
Führen Sie die folgenden Arbeitsschritte durch:
1.
®
6.6
Montage des Steuerkopfes auf VARIVENT-Ventil FDD
In diesem Kapitel wird beschrieben, wie der Steuerkopf auf einem VARIVENT-
Ventil FDD montiert und demontiert wird. Dabei müssen die nachfolgenden
Hinweise beachtet werden!
430BAL014475DE_3
30.11.2023
LED grün, Dauerlicht: Ruhelage des nicht angesteuerten Prozessventils
erreicht.
LED grün, Dauerlicht mit gelbem Blinklicht: Ruhelage gespeichert aber noch
keine Endlage nach Haupthub gespeichert (grün 750ms/ gelb 250ms).
LED grün, blinkend: Positionen zwischen Ruhe- und Endlage bei Bewegung
in Richtung der mit grünem Dauerlicht visualisierten Endposition (ausgehend
von der vorher erreichten mit gelbem Dauerlicht visualisierten Position).
LED gelb, Dauerlicht: Endlage des angesteuerten Prozessventils erreicht.
LED gelb, blinkend: Positionen zwischen Ruhe- und Endlage bei Bewegung
in Richtung der mit gelbem Dauerlicht visualisierten Endposition (ausgehend
von der vorher erreichten mit grünem Dauerlicht visualisierten Position).
LED rot, blinkend: Störung/Setup.
LED rot, blinkend für 1 sec. / Pause für 1 sec. / ...: Default.
Für alle Blinktakte gilt eine Toleranz von 10%.
Steuerkopf spannungsfrei schalten.
DIP 1 von Position 0 auf Position 1 schalten.
Versorgungsspannung wieder einschalten.
Fertig.
Hinweis!
Bei Farbumschaltung werden auch die Rückmeldesignale getauscht!
Montage des Steuerkopfes auf VARIVENT-Ventil FDD
Beschreibung
Haube
Leuchtkuppel
Montage und Installation
33
