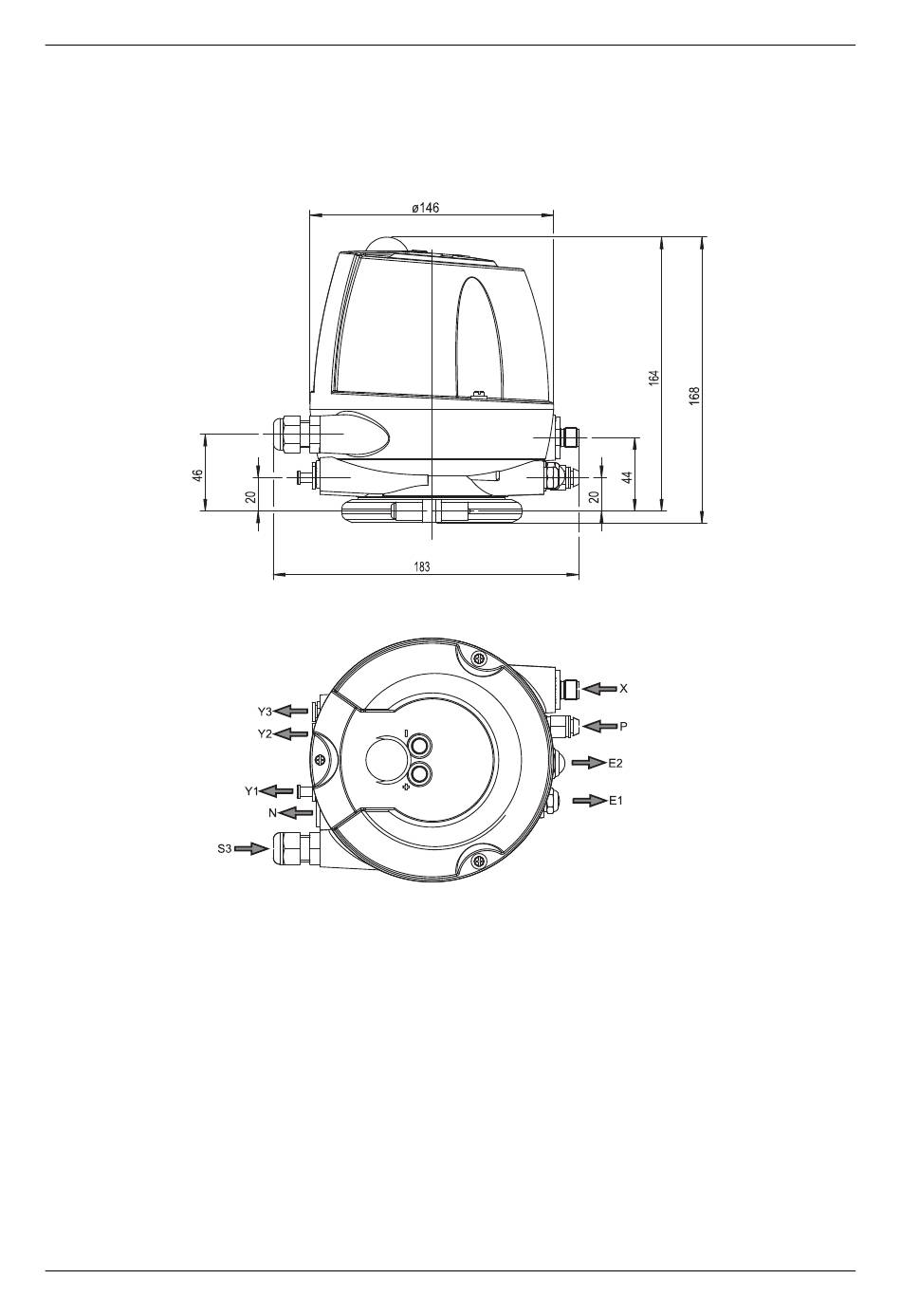

15 Maßblatt - Steuerkopf T.VIS A-15
Zuordnung N, Y1, Y2, Y3, E1, E2 und P siehe Bedienungsanleitung Steuerkopf
T.VIS A-15
X = Versorgungsspannung, elektrische Ansteuerung und Rückmeldung
S3 = elektrischer Anschluss für externen Näherungsschalter
430BAL010699DE_4
23.02.2021
Abb.78
Maßblatt - Steuerkopf T.VIS A-15
