Montage und Installation
Montage des Steuerkopfes auf verschiedene Ventile
6.6.4
Montage auf ECOVENT-Ventil N_ECO und W_ECO
Voraussetzung:
•
Führen Sie die folgenden Arbeitsschritte durch:
1.

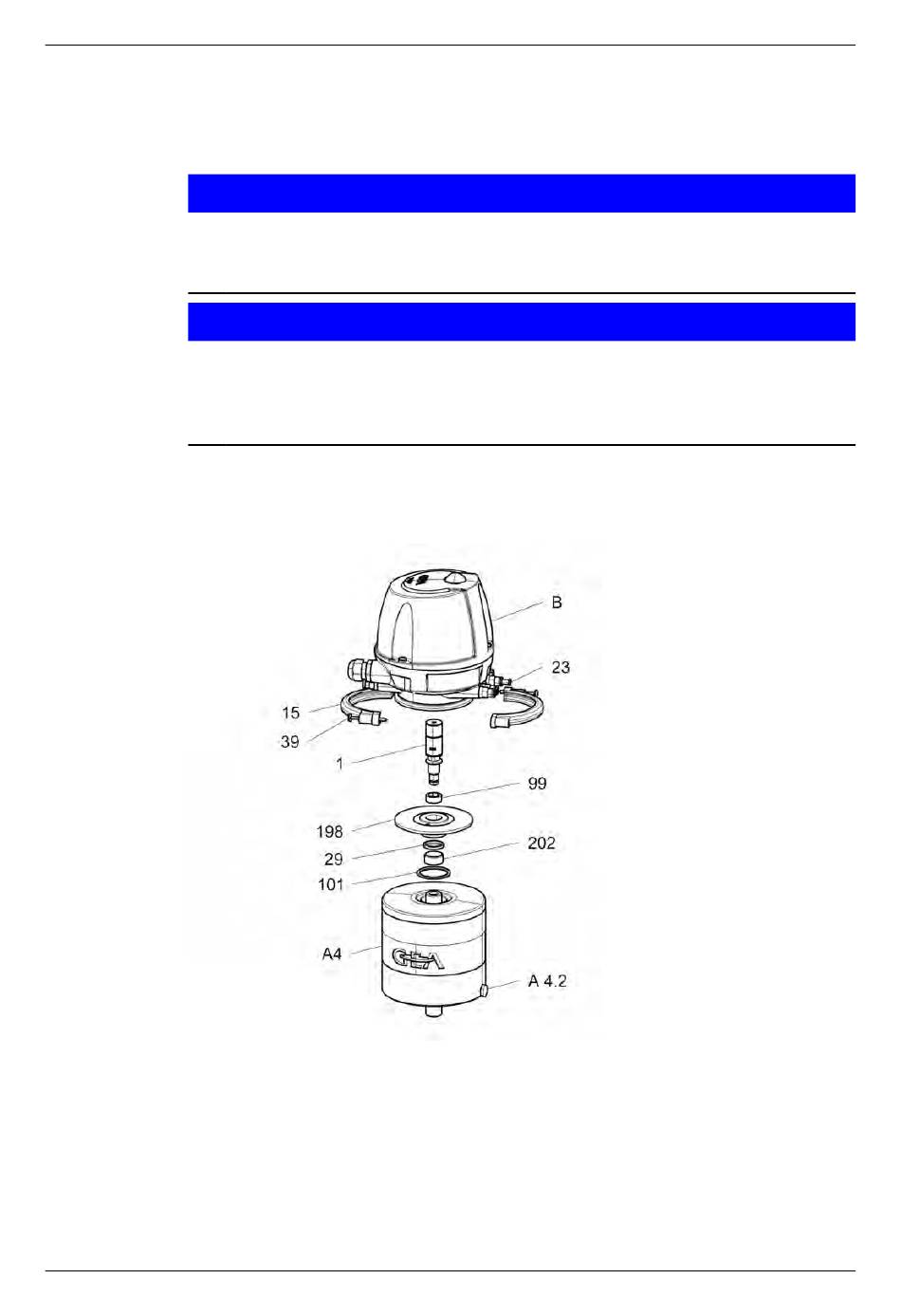

Abb.28
2.
3.
4.
66
Die Luftschläuche dürfen bei der Montage nicht geknickt werden.
Achtung
Der Dauermagnet der Schaltstange ist zerbrechlich.
Schaden am Dauermagneten.
► Schützen Sie den Dauermagneten vor Schlagbeanspruchung.
Achtung
Magnetfelder durch Dauermagnet der Schaltstange
Die Magnetfelder können Datenträger löschen und elektronische und
mechanische Komponenten beeinflussen oder zerstören.
► Komponenten vor Magnetfeldern der Schaltstange schützen.
Montagesockel T.VIS (198) mit O-Ringen (29, 101) und Gleitlager (202)
komplettieren.
Montagesockel (198) in den Antrieb (A4) einschrauben und mit
Stirnlochschlüssel anziehen.
Steuerkopf über Schaltstange T.VIS (1) auf Antrieb aufsetzen.
Klemmverbindung (15) mit Schrauben (39) mit einem Drehmoment von 1 Nm
befestigen.
430BAL013985DE_6
17.04.2023
