6.3.4 Steuerkopf mit 3 Pilotventilen

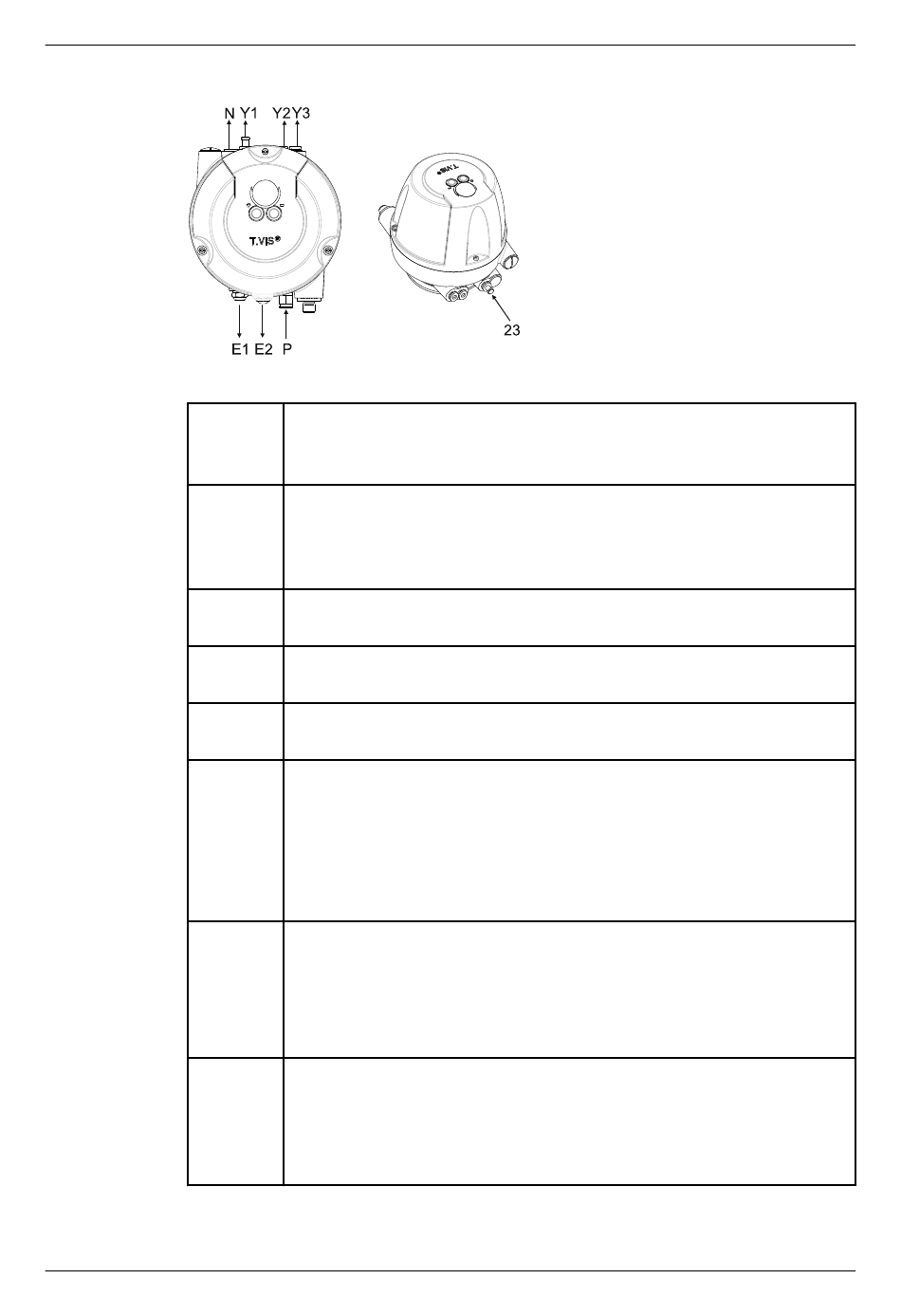

Abb.14: Steuerkopf (Standard-Variante in IP66)
E1
E2
P
N
Y1
Y2
Y3
23
430BAL010699DE_4
23.02.2021
Abluft des Haupthubes Y1 mit Schalldämpfer
optional: Abluftdrossel
Der Anschluss E1 darf nicht verschlossen werden!
Sicherheitsentlüftung gegen Überdruck und Abluft der Liftantriebe
Y2 und Y3
Rückschlagventil
Der Anschluss E2 darf nicht verschlossen werden!
Zentrale Luftversorgung mit integriertem Filter
optional: Zuluftdrossel
Luftanschluss für federseitige Kraftunterstützung
nur mit Logik-Element NOT
Luftanschluss für externen Haupthubanschluss
mit Verschlussstopfen (23)
®
Bei VARIVENT -Ventilen mit Lift:
Luftanschluss für Lift des Ventiltellers
®
Bei STERICOM -Doppeldichtventilen:
Lift nach unten (Anschluss Antriebsdeckel)
Nicht zulässig für Haupthub eines externen Prozessventils!
Bei ASEPTOMAG Ventilen mit oberer Sitzanlüftung
®
Bei VARIVENT -Ventilen mit Lift:
Luftanschluss für Lift des Doppeltellers
®
Bei STERICOM -Doppeldichtventilen:
Lift nach oben (Anschluss Antriebsboden)
Bei ASEPTOMAG Ventilen mit unterer Sitzanlüftung
Verschlussstopfen
An den Verschlussstopfen der Luftanschlüsse kann der
Steuerluftdruck anstehen!
Vor dem Entfernen eines Verschlussstopfen (23) darauf achten,
dass der jeweilige Luftanschluss druckfrei ist!
