Inbetriebnahme

Initiator in der Laterne des Ventils PMO Typ M/2.0 justieren

Funktion prüfen
Führen Sie die folgenden Arbeitsschritte durch:
1.
®

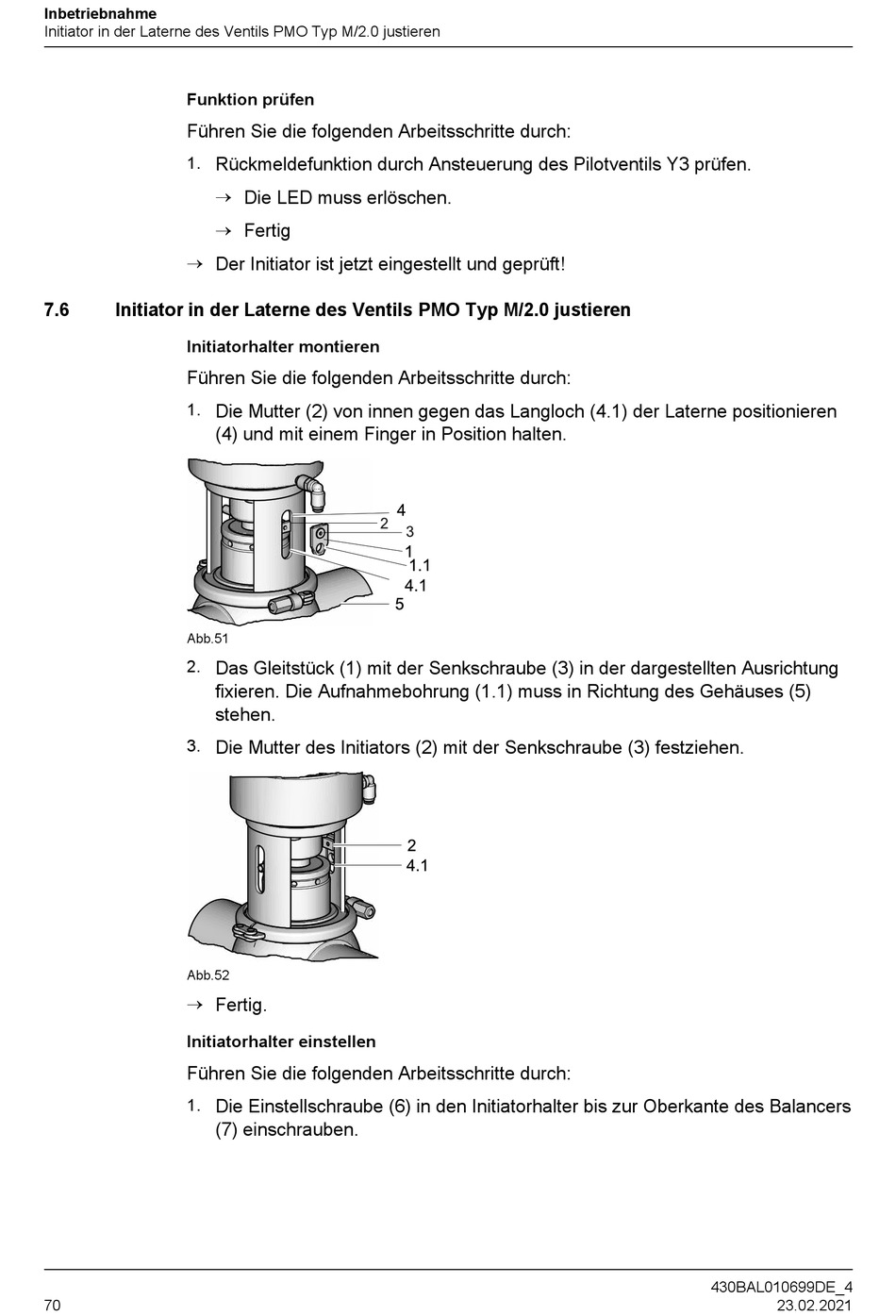

7.6 Initiator in der Laterne des Ventils PMO Typ M/2.0 justieren
Initiatorhalter montieren
Führen Sie die folgenden Arbeitsschritte durch:
1.
Abb.51
2.
3.
Abb.52
®
Initiatorhalter einstellen
Führen Sie die folgenden Arbeitsschritte durch:
1.
70
Rückmeldefunktion durch Ansteuerung des Pilotventils Y3 prüfen.
®
Die LED muss erlöschen.
®
Fertig
Der Initiator ist jetzt eingestellt und geprüft!
Die Mutter (2) von innen gegen das Langloch (4.1) der Laterne positionieren
(4) und mit einem Finger in Position halten.
Das Gleitstück (1) mit der Senkschraube (3) in der dargestellten Ausrichtung
fixieren. Die Aufnahmebohrung (1.1) muss in Richtung des Gehäuses (5)
stehen.
Die Mutter des Initiators (2) mit der Senkschraube (3) festziehen.
Fertig.
Die Einstellschraube (6) in den Initiatorhalter bis zur Oberkante des Balancers
(7) einschrauben.
