GEA T.VIS® A-15 Betriebsanleitung Seite 58

Montage und Installation
Montage des Steuerkopfes auf verschiedene Ventile
Abb.35
7.
®

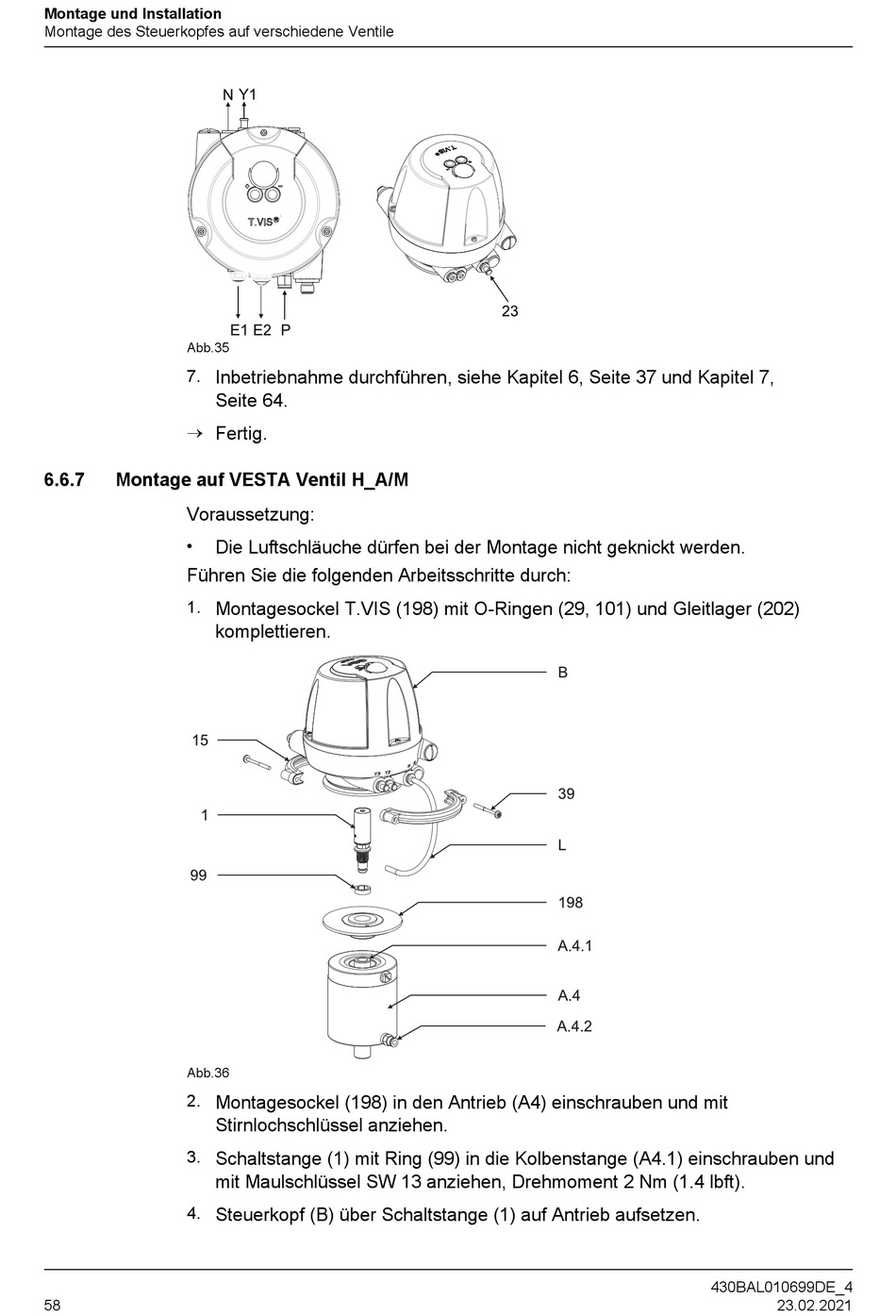

6.6.7 Montage auf VESTA Ventil H_A/M
Voraussetzung:
•
Führen Sie die folgenden Arbeitsschritte durch:
1.
Abb.36
2.
3.
4.
58
Inbetriebnahme durchführen, siehe Kapitel 6, Seite 37 und Kapitel 7,
Seite 64.
Fertig.
Die Luftschläuche dürfen bei der Montage nicht geknickt werden.
Montagesockel T.VIS (198) mit O-Ringen (29, 101) und Gleitlager (202)
komplettieren.
Montagesockel (198) in den Antrieb (A4) einschrauben und mit
Stirnlochschlüssel anziehen.
Schaltstange (1) mit Ring (99) in die Kolbenstange (A4.1) einschrauben und
mit Maulschlüssel SW 13 anziehen, Drehmoment 2 Nm (1.4 lbft).
Steuerkopf (B) über Schaltstange (1) auf Antrieb aufsetzen.
430BAL010699DE_4
23.02.2021
