Montage und Installation
Elektrischer Anschluss
1
2
3
4
5
*Belegung bei Farbvariante grün, siehe Abschnitt 6.5, Seite 48.
Führen Sie die folgenden Arbeitsschritte durch:
1.
®
6.4.4

Elektrische Verkabelung AS-Interface

6.4.4.1 Stecker M12/5-polig (24.1)

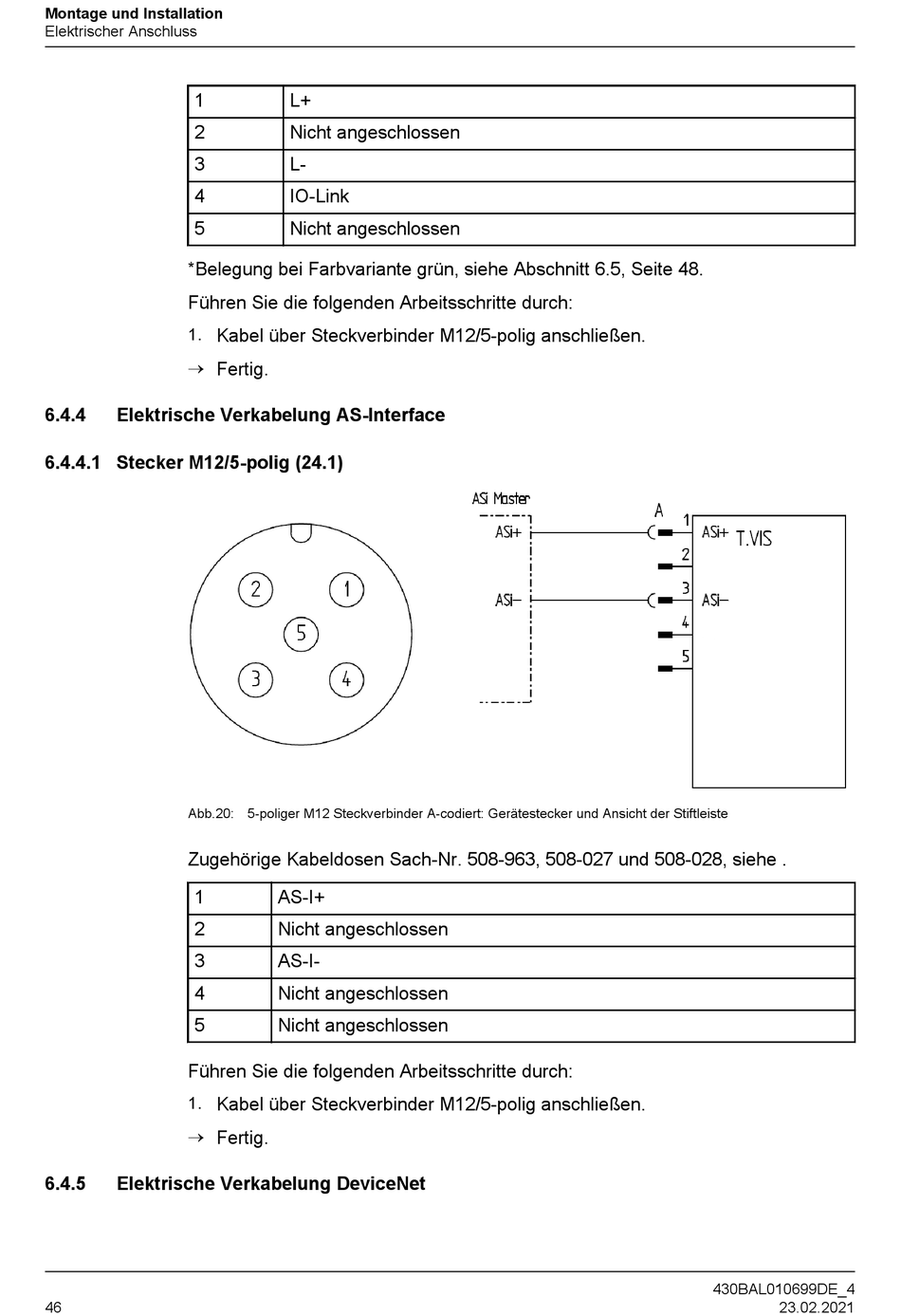

Abb.20: 5-poliger M12 Steckverbinder A-codiert: Gerätestecker und Ansicht der Stiftleiste
Zugehörige Kabeldosen Sach-Nr. 508-963, 508-027 und 508-028, siehe .
1
2
3
4
5
Führen Sie die folgenden Arbeitsschritte durch:
1.
®
6.4.5

Elektrische Verkabelung DeviceNet

46
L+
Nicht angeschlossen
L-
IO-Link
Nicht angeschlossen
Kabel über Steckverbinder M12/5-polig anschließen.
Fertig.
AS-I+
Nicht angeschlossen
AS-I-
Nicht angeschlossen
Nicht angeschlossen
Kabel über Steckverbinder M12/5-polig anschließen.
Fertig.
