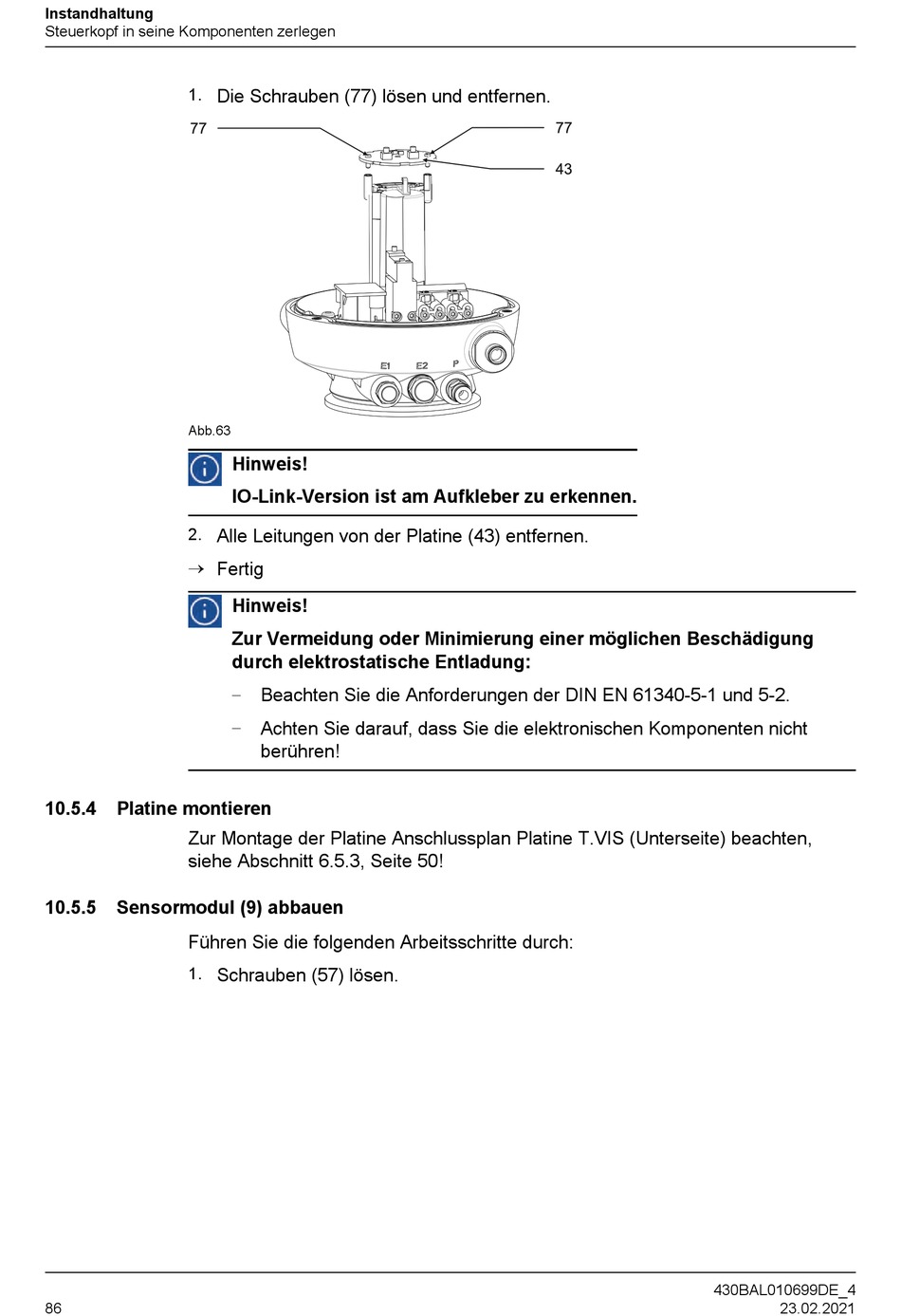

GEA T.VIS® A-15 Betriebsanleitung Seite 86

Instandhaltung
Steuerkopf in seine Komponenten zerlegen
1.
Abb.63
2.
®
10.5.4 Platine montieren
Zur Montage der Platine Anschlussplan Platine T.VIS (Unterseite) beachten,
siehe Abschnitt 6.5.3, Seite 50!
10.5.5 Sensormodul (9) abbauen
Führen Sie die folgenden Arbeitsschritte durch:
1.
86
Die Schrauben (77) lösen und entfernen.
Hinweis!
IO-Link-Version ist am Aufkleber zu erkennen.
Alle Leitungen von der Platine (43) entfernen.
Fertig
Hinweis!
Zur Vermeidung oder Minimierung einer möglichen Beschädigung
durch elektrostatische Entladung:
– Beachten Sie die Anforderungen der DIN EN 61340-5-1 und 5-2.
– Achten Sie darauf, dass Sie die elektronischen Komponenten nicht
berühren!
Schrauben (57) lösen.
