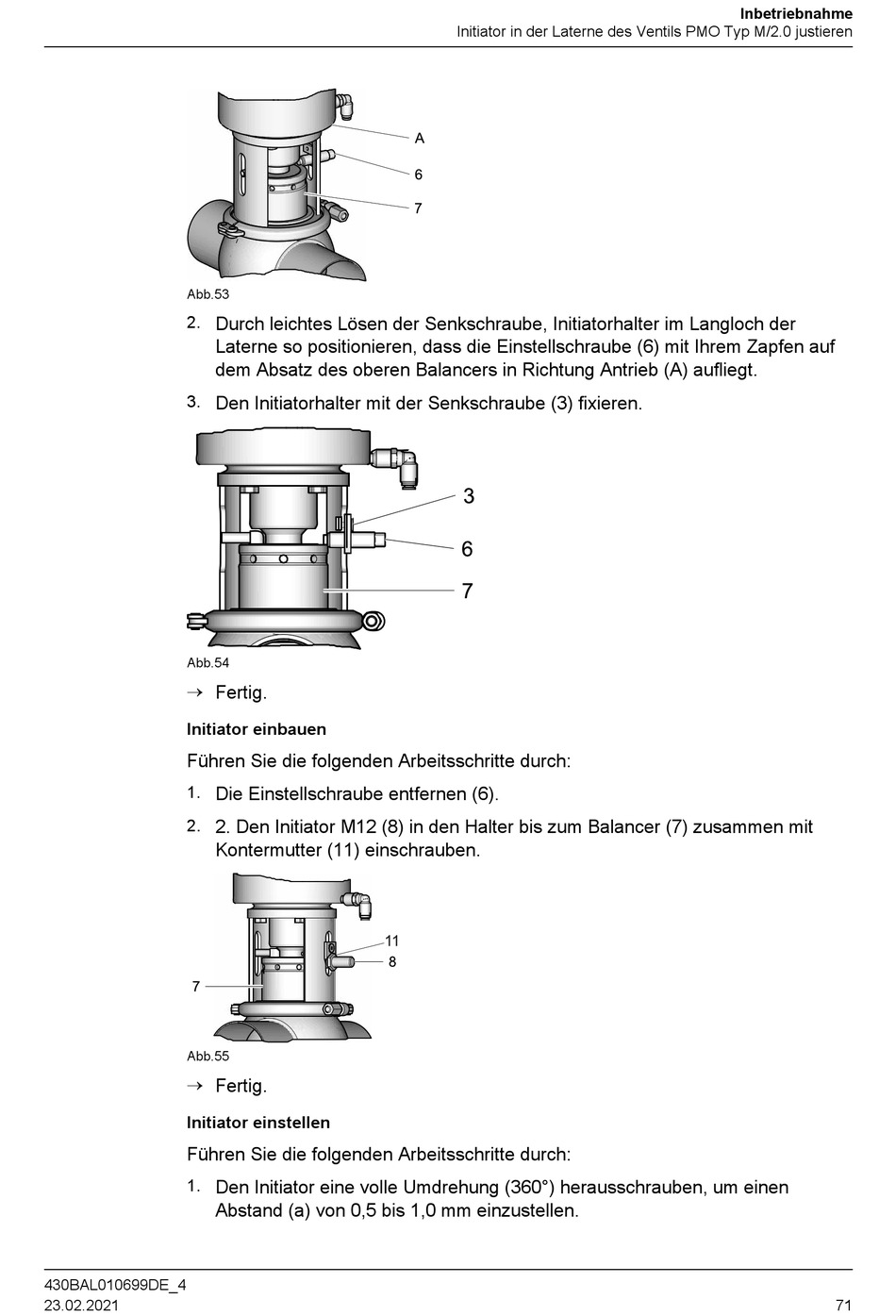

GEA T.VIS® A-15 Betriebsanleitung Seite 71

Abb.53
2.
3.
Abb.54
®
Initiator einbauen
Führen Sie die folgenden Arbeitsschritte durch:
1.
2.
Abb.55
®
Initiator einstellen
Führen Sie die folgenden Arbeitsschritte durch:
1.
430BAL010699DE_4
23.02.2021
Durch leichtes Lösen der Senkschraube, Initiatorhalter im Langloch der
Laterne so positionieren, dass die Einstellschraube (6) mit Ihrem Zapfen auf
dem Absatz des oberen Balancers in Richtung Antrieb (A) aufliegt.
Den Initiatorhalter mit der Senkschraube (3) fixieren.
Fertig.
Die Einstellschraube entfernen (6).
2. Den Initiator M12 (8) in den Halter bis zum Balancer (7) zusammen mit
Kontermutter (11) einschrauben.
Fertig.
Den Initiator eine volle Umdrehung (360°) herausschrauben, um einen
Abstand (a) von 0,5 bis 1,0 mm einzustellen.
Initiator in der Laterne des Ventils PMO Typ M/2.0 justieren
Inbetriebnahme
71
