6.4.2

Elektrische Verkabelung 24 V DC

6.4.2.1 Stecker M12/5-polig (24.1)

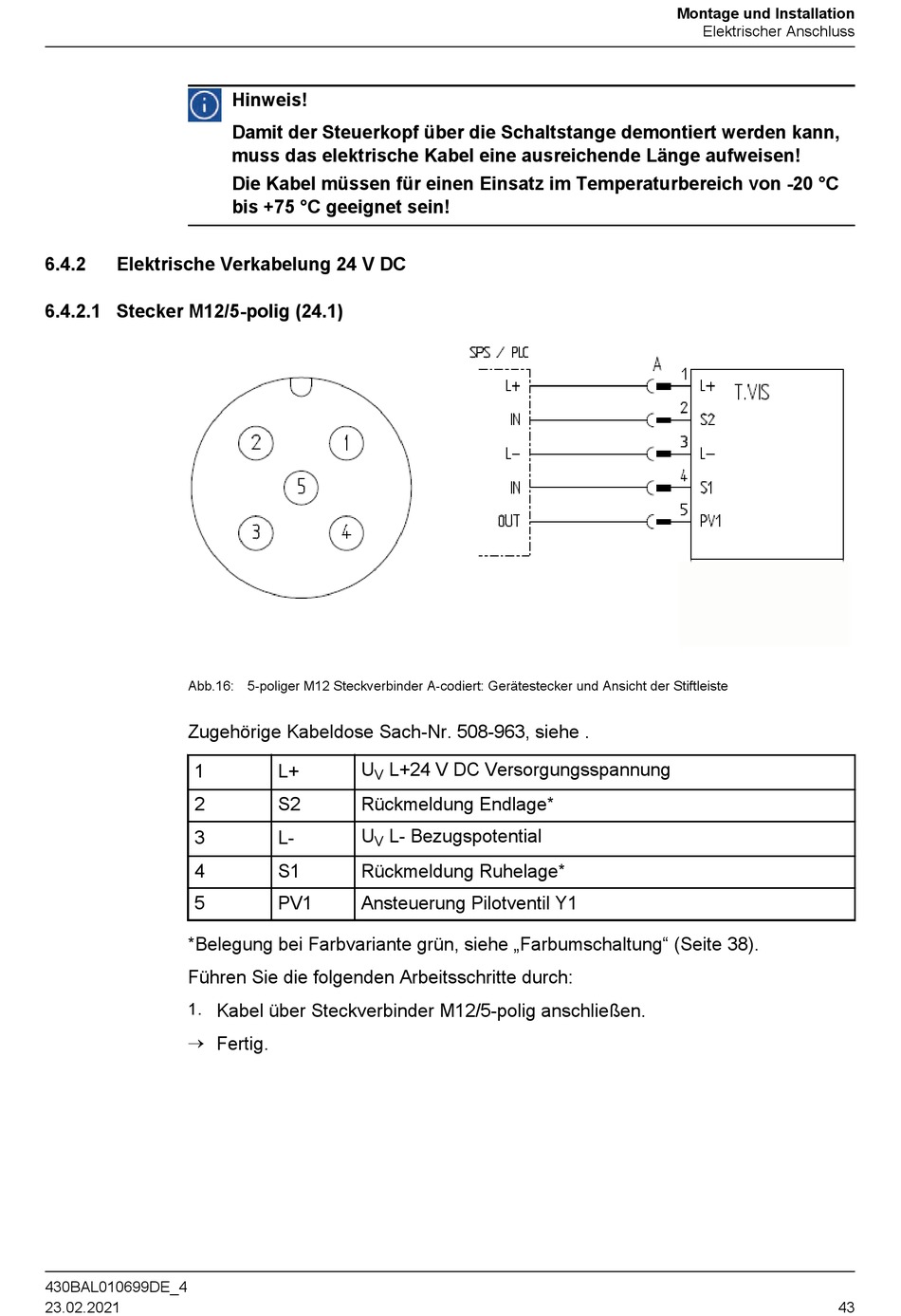

Abb.16: 5-poliger M12 Steckverbinder A-codiert: Gerätestecker und Ansicht der Stiftleiste
Zugehörige Kabeldose Sach-Nr. 508-963, siehe .
1
2
3
4
5
*Belegung bei Farbvariante grün, siehe „Farbumschaltung" (Seite 38).
Führen Sie die folgenden Arbeitsschritte durch:
1.
®
430BAL010699DE_4
23.02.2021
Hinweis!
Damit der Steuerkopf über die Schaltstange demontiert werden kann,
muss das elektrische Kabel eine ausreichende Länge aufweisen!
Die Kabel müssen für einen Einsatz im Temperaturbereich von -20 °C
bis +75 °C geeignet sein!
U
L+
V
S2 Rückmeldung Endlage*
U
L-
V
S1 Rückmeldung Ruhelage*
PV1 Ansteuerung Pilotventil Y1
Kabel über Steckverbinder M12/5-polig anschließen.
Fertig.
L+24 V DC Versorgungsspannung
L- Bezugspotential
