GEA T.VIS® A-15 Betriebsanleitung Seite 44

Montage und Installation
Elektrischer Anschluss

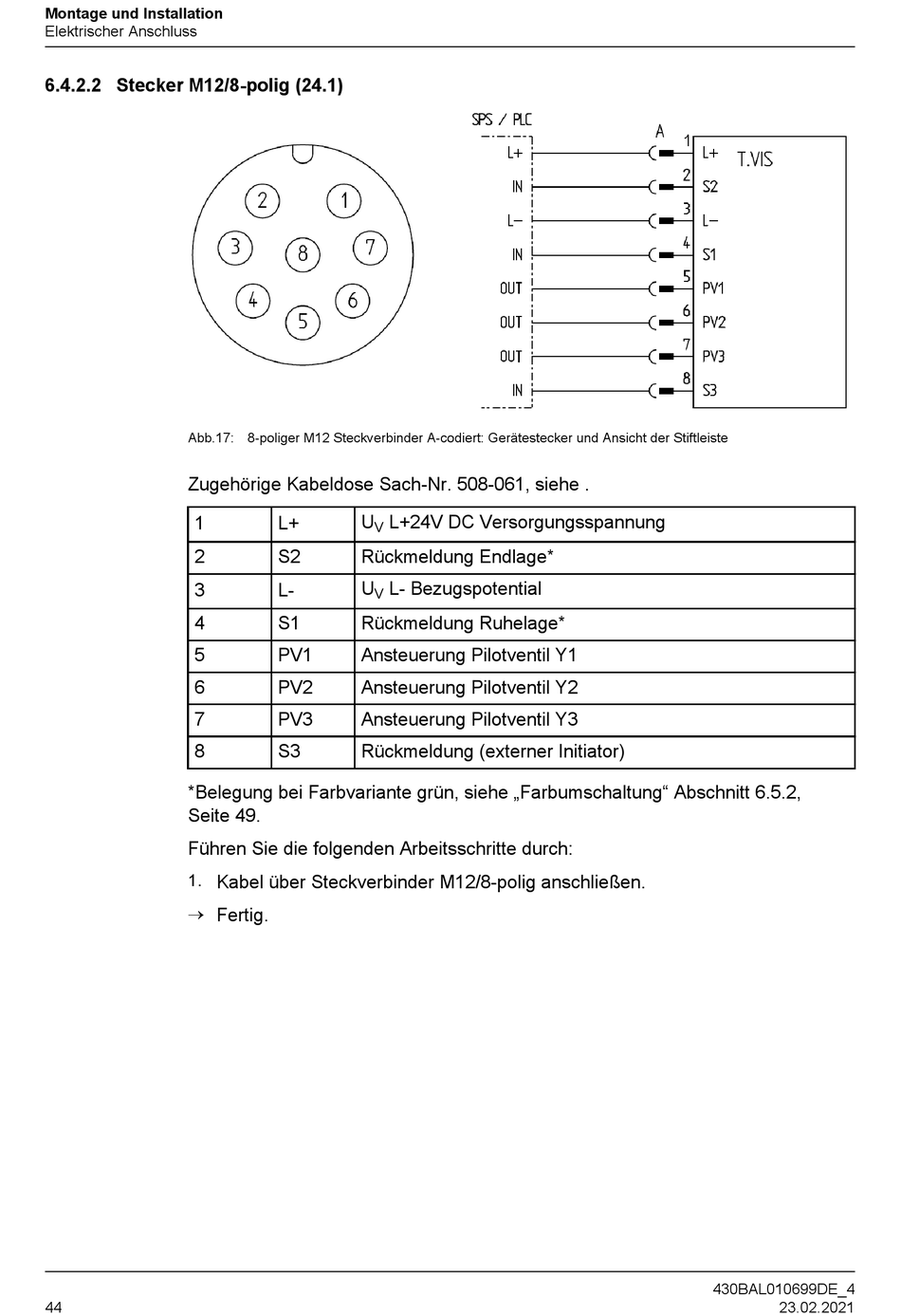

6.4.2.2 Stecker M12/8-polig (24.1)
Abb.17: 8-poliger M12 Steckverbinder A-codiert: Gerätestecker und Ansicht der Stiftleiste
Zugehörige Kabeldose Sach-Nr. 508-061, siehe .
1
2
3
4
5
6
7
8
*Belegung bei Farbvariante grün, siehe „Farbumschaltung" Abschnitt 6.5.2,
Seite 49.
Führen Sie die folgenden Arbeitsschritte durch:
1.
®
44
U
L+
V
S2 Rückmeldung Endlage*
U
L-
V
S1 Rückmeldung Ruhelage*
PV1 Ansteuerung Pilotventil Y1
PV2 Ansteuerung Pilotventil Y2
PV3 Ansteuerung Pilotventil Y3
S3 Rückmeldung (externer Initiator)
Kabel über Steckverbinder M12/8-polig anschließen.
Fertig.
L+24V DC Versorgungsspannung
L- Bezugspotential
430BAL010699DE_4
23.02.2021
