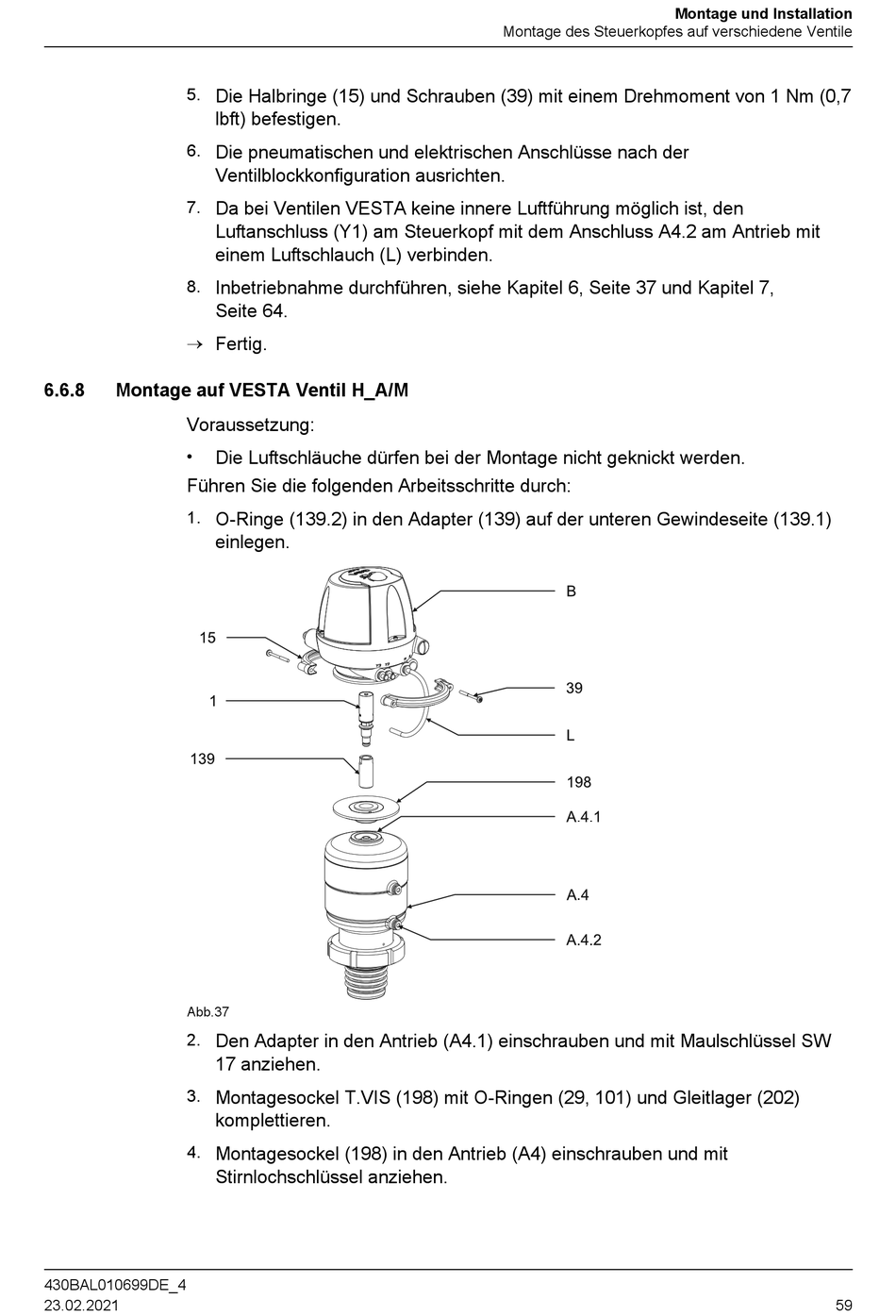

GEA T.VIS® A-15 Betriebsanleitung Seite 59

5.
6.
7.
8.
®
6.6.8 Montage auf VESTA Ventil H_A/M
Voraussetzung:
•
Führen Sie die folgenden Arbeitsschritte durch:
1.
Abb.37
2.
3.
4.
430BAL010699DE_4
23.02.2021
Die Halbringe (15) und Schrauben (39) mit einem Drehmoment von 1 Nm (0,7
lbft) befestigen.
Die pneumatischen und elektrischen Anschlüsse nach der
Ventilblockkonfiguration ausrichten.
Da bei Ventilen VESTA keine innere Luftführung möglich ist, den
Luftanschluss (Y1) am Steuerkopf mit dem Anschluss A4.2 am Antrieb mit
einem Luftschlauch (L) verbinden.
Inbetriebnahme durchführen, siehe Kapitel 6, Seite 37 und Kapitel 7,
Seite 64.
Fertig.
Die Luftschläuche dürfen bei der Montage nicht geknickt werden.
O-Ringe (139.2) in den Adapter (139) auf der unteren Gewindeseite (139.1)
einlegen.
Den Adapter in den Antrieb (A4.1) einschrauben und mit Maulschlüssel SW
17 anziehen.
Montagesockel T.VIS (198) mit O-Ringen (29, 101) und Gleitlager (202)
komplettieren.
Montagesockel (198) in den Antrieb (A4) einschrauben und mit
Stirnlochschlüssel anziehen.
Montage des Steuerkopfes auf verschiedene Ventile
Montage und Installation
