GEA T.VIS® A-15 Betriebsanleitung Seite 55

Führen Sie die folgenden Arbeitsschritte durch:
1.

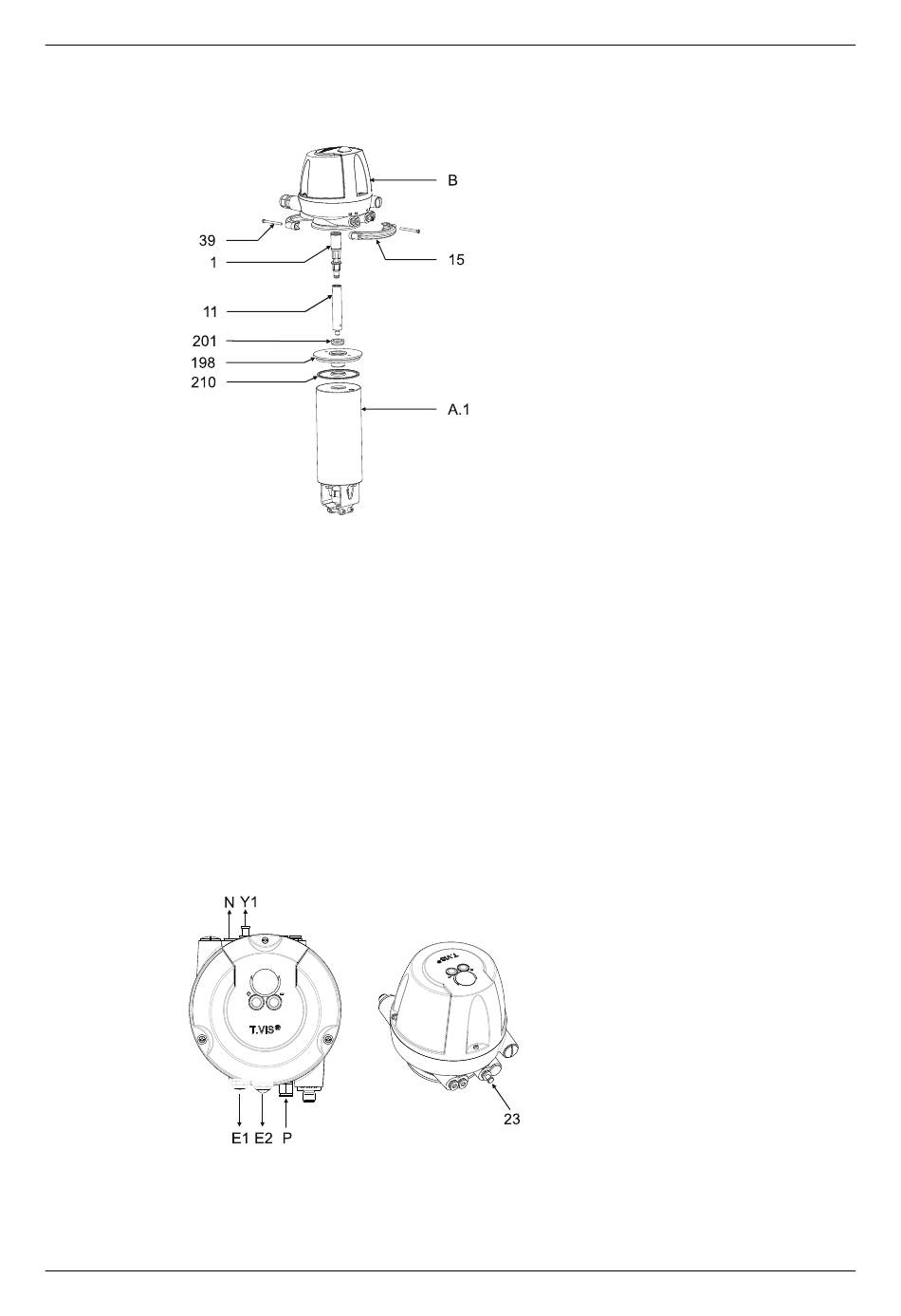

Abb.30
2.
3.
4.
5.
6.
7.
8.
Abb.31
9.
430BAL010699DE_4
23.02.2021
Lager (201) in die Verschlussschraube (198) einbauen.
O-Ring (210) montieren.
Verschlussschraube (198) mit Stirnlochschlüssel in den Antrieb (A.1)
hineinschrauben.
Schaltstange (1) zusammen mit Schaltstange (11) in den Antrieb
hineinschrauben, Drehmoment 2 Nm.
Steuerkopf (B) über Schaltstange (1) auf Antrieb aufsetzen.
Die Halbringe (15) und Schrauben (39) mit einem Drehmoment von 1 Nm (0,7
lbft) befestigen.
Die pneumatischen und elektrischen Anschlüsse nach der
Ventilblockkonfiguration ausrichten.
Den Luftanschluss Y1 mit einem Verschlussstopfen (23) verschließen, da der
Steuerkopf T.VIS A-15 eine innere Luftführung besitzt.
Inbetriebnahme durchführen, siehe Kapitel 6, Seite 37 und Kapitel 7,
Seite 64.
Montage des Steuerkopfes auf verschiedene Ventile
Montage und Installation
55
