GEA T.VIS® A-15 Betriebsanleitung Seite 79

Abb.58
430BAL010699DE_4
23.02.2021

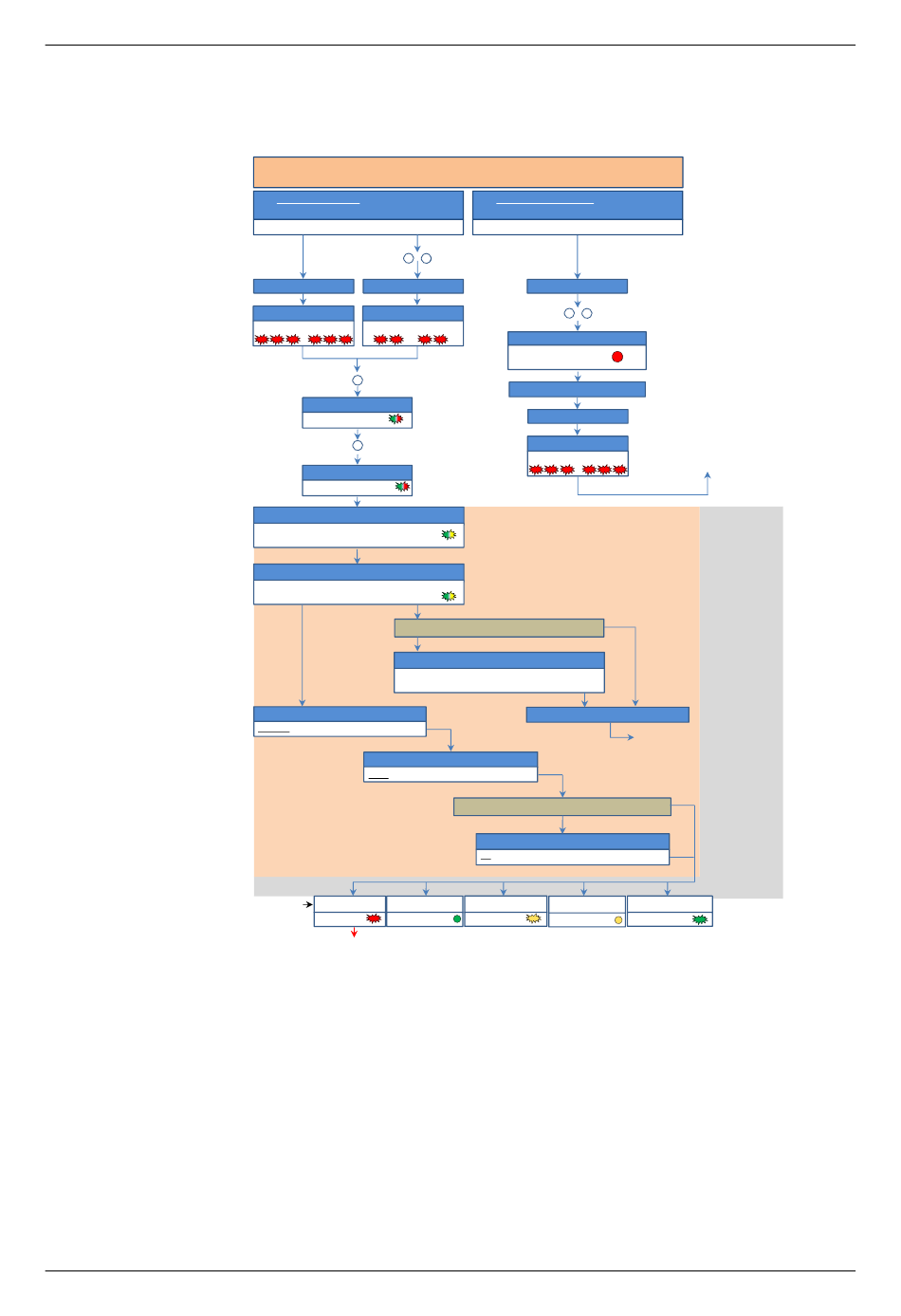

Erste Inbetriebnahme oder Wieder‐Inbetriebnahme unter Prozessbedingungen!
Ausgangssituation: T.VIS A‐15 spannungslos!
Erstinbetriebnahme (unprogrammiert;
autom. Tastensperre nach erfolgreichem SETUP)
)
Entscheidung: Einsatz gemäß Typschlüssel?
ja
+
Betriebsspannung Ein Betriebsspannung Ein
Default Standard Default Sonder
3x rot blinken/Pause 2x rot blinken/Pause
‐
Tasten drücken 3...7s
Auswahl Semiaut. SETUP
rot/grün blinken
+
Tasten drücken 3...7s
Start Semiaut. SETUP
schnell rot/grün blinken
Semiautomatisches Programm aktiv (Schritt 1)
Gelb/grün blinkend sobald Standard‐Position
bestimmt ist (Rückmeldung "Start")
Semiautomatisches Programm aktiv (Schritt 2)
Warten auf Aktivierung Pilotventil Y1 durch SPS
(Rückmeldung "Ende")
Ja
Semiautomatisches Programm aktiv (Schritt 3)
(automatic setting for R or D‐valve lift tolerance)
Automatische Toleranz gesetzt
1,0 mm
Automatisch gesetzte Signaldämpfung
keine
Störung
Ventilstatus Position Ruhelage
Rot blinkend Grün Dauerlicht
Zum Störungsmodus
Wiederinbetriebnahme (programmiert;
Tastensperre 30 Sek. nach Betriebsspannung Ein
Störung detektiert
Entscheidung: Neuer SETUP erforderlich?
nein
‐
Tasten drücken 3...7s
Betriebsspannung Ein
Betriebsspannung Ein
‐
+
Programmiermodus gestartet
Dauerlicht rot
(SETUP aktiviert)
Sofort Betriebsspannung aus
Betriebsspannung ein
Default Standard
3x rot blinken/Pause
Semiautomatischer
Programmiermodus
Doppelsitzventil mit PVY2 und/oder PVY3
Waiting for activation of solenoid Y2/Y3
Ende des Semiaut. Programms
Doppelsitzventil mit PVY2 und/oder PVY3 und externem NI
Ja
Automatisch gesetzte LEFF Aktivierung
Aus
Hubrichtung Endlage
Position Endlage
gelb blinkend Gelb Dauerlicht
Betrieb und Bedienung
Bedienübersicht
Störung detektiert
Power off
Tasten drücken 3...7s
Weiter mit
Erstinbetriebnahme
Betrieb
Nein
Zurück zum Betriebsmodus
Nein
Hubrichtung Ruhelage
Grün blinkend
79
