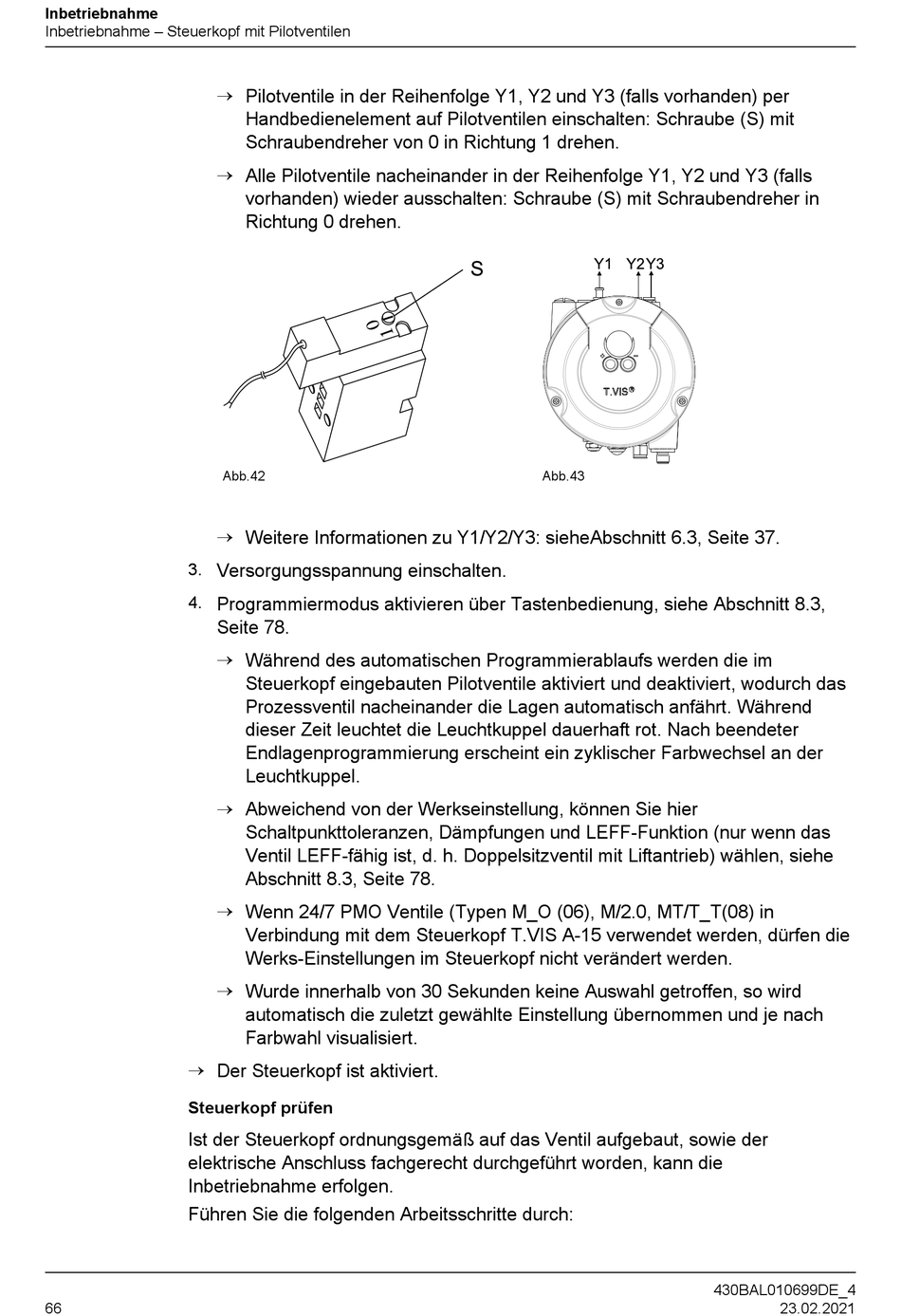

Inbetriebnahme
Inbetriebnahme – Steuerkopf mit Pilotventilen
3.
4.
®
Steuerkopf prüfen
Ist der Steuerkopf ordnungsgemäß auf das Ventil aufgebaut, sowie der
elektrische Anschluss fachgerecht durchgeführt worden, kann die
Inbetriebnahme erfolgen.
Führen Sie die folgenden Arbeitsschritte durch:
66
®
Pilotventile in der Reihenfolge Y1, Y2 und Y3 (falls vorhanden) per
Handbedienelement auf Pilotventilen einschalten: Schraube (S) mit
Schraubendreher von 0 in Richtung 1 drehen.
®
Alle Pilotventile nacheinander in der Reihenfolge Y1, Y2 und Y3 (falls
vorhanden) wieder ausschalten: Schraube (S) mit Schraubendreher in
Richtung 0 drehen.
Abb.42
®
Weitere Informationen zu Y1/Y2/Y3: sieheAbschnitt 6.3, Seite 37.
Versorgungsspannung einschalten.
Programmiermodus aktivieren über Tastenbedienung, siehe Abschnitt 8.3,
Seite 78.
®
Während des automatischen Programmierablaufs werden die im
Steuerkopf eingebauten Pilotventile aktiviert und deaktiviert, wodurch das
Prozessventil nacheinander die Lagen automatisch anfährt. Während
dieser Zeit leuchtet die Leuchtkuppel dauerhaft rot. Nach beendeter
Endlagenprogrammierung erscheint ein zyklischer Farbwechsel an der
Leuchtkuppel.
®
Abweichend von der Werkseinstellung, können Sie hier
Schaltpunkttoleranzen, Dämpfungen und LEFF-Funktion (nur wenn das
Ventil LEFF-fähig ist, d. h. Doppelsitzventil mit Liftantrieb) wählen, siehe
Abschnitt 8.3, Seite 78.
®
Wenn 24/7 PMO Ventile (Typen M_O (06), M/2.0, MT/T_T(08) in
Verbindung mit dem Steuerkopf T.VIS A-15 verwendet werden, dürfen die
Werks-Einstellungen im Steuerkopf nicht verändert werden.
®
Wurde innerhalb von 30 Sekunden keine Auswahl getroffen, so wird
automatisch die zuletzt gewählte Einstellung übernommen und je nach
Farbwahl visualisiert.
Der Steuerkopf ist aktiviert.
Abb.43
