Elektrischer Anschluss

Bei der Mehrzahl der Ventiltypen von GEA Tuchenhagen wird die Hauptsteuerluft
intern vom Pilotventil Y1 durch die Schaltstange in den Hauptantrieb geführt. Der
externe Luftanschluss Y1 ist zusätzlich vorhanden.
6.4 Elektrischer Anschluss
6.4.1 Übersicht

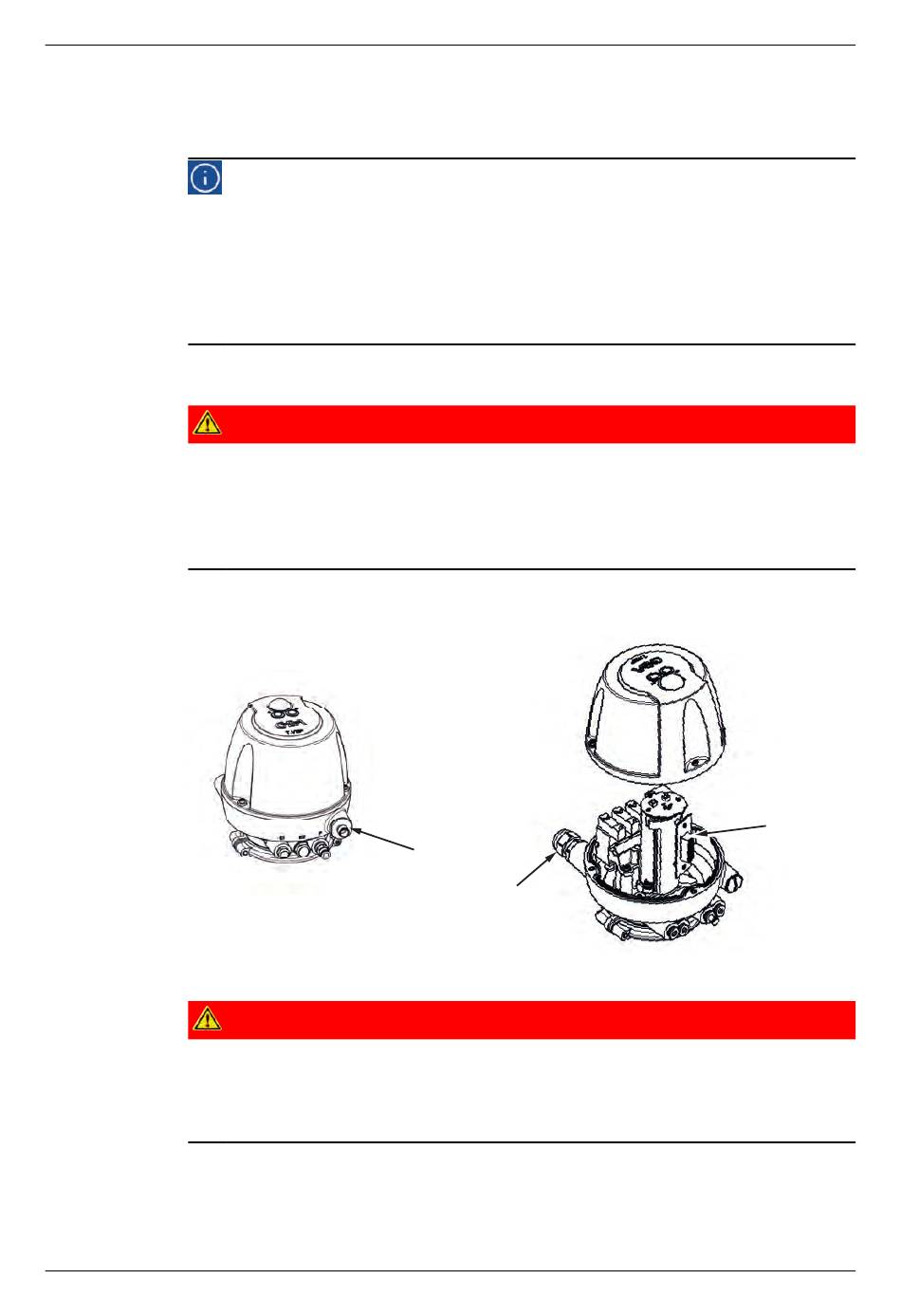

Abb.15
42
Hinweis!
Um eine ausreichende Druckluftversorgung der Prozessantriebe zu
gewährleisten, dürfen max. 2 Pilotventile zur gleichen Zeit elektrisch
angesteuert werden!
Dabei ist sicherzustellen, dass keine gleichzeitige pneumatische
Ansteuerung des Antriebes bzw. der Lifte am selben Prozessventil
erfolgen kann!
Gefahr!
Um die UL-Anforderungen zu erfüllen, verwenden Sie eine schutzisolierte
Stromversorgung mit Strombegrenzung nach UL/IEC 60950 oder
Energiebegrenzung nach UL/IEC 61010-1 3cd cl. 9.4 oder eine Klasse II
Stromversorgung nach NEC.
►
Gefahr!
Elektroarbeiten dürfen nur von qualifizierten Personen durchgeführt werden.
Vor jedem elektrischen Anschließen die erlaubte Betriebsspannung
überprüfen.
►
