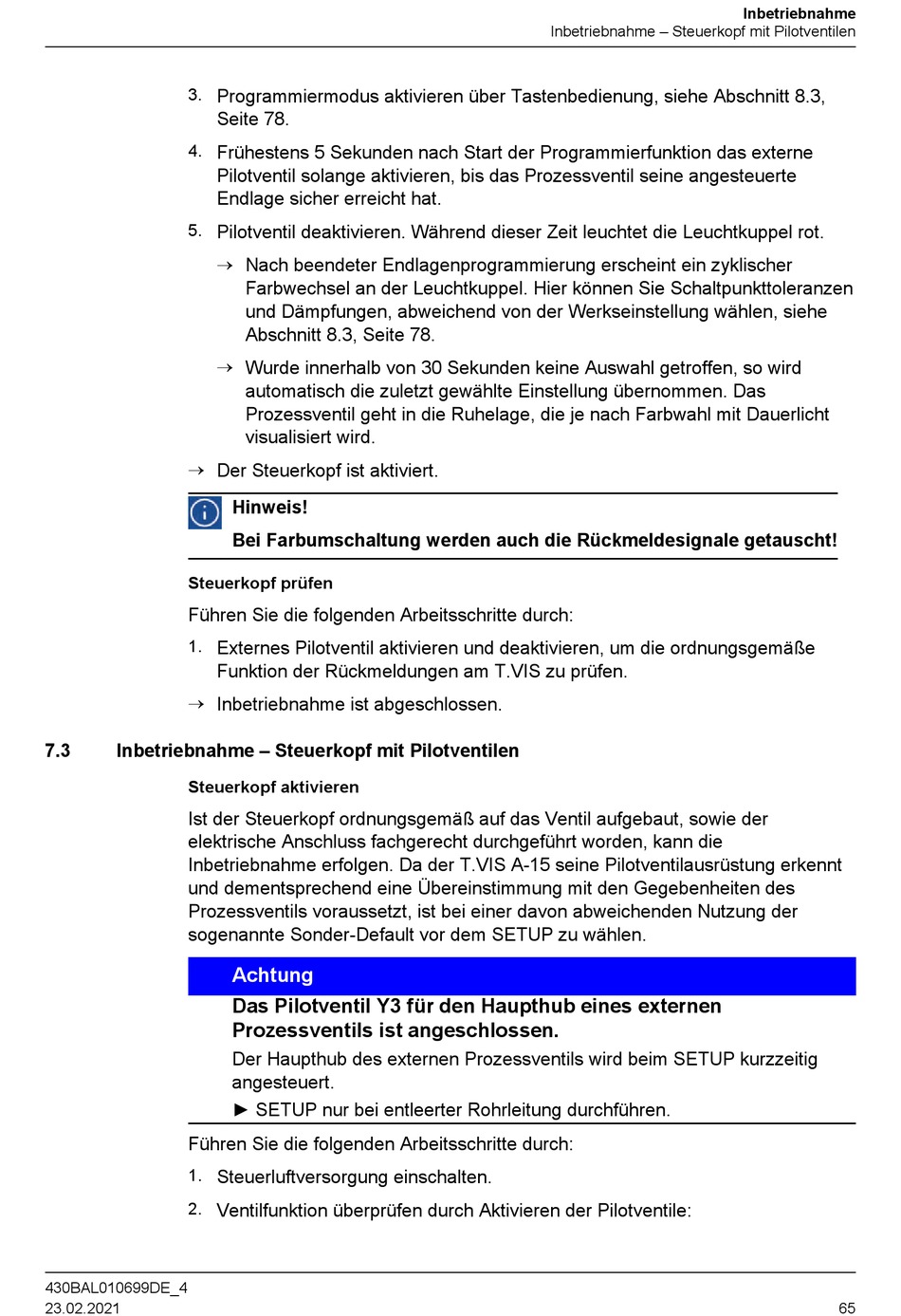

GEA T.VIS® A-15 Betriebsanleitung Seite 65

3.
4.
5.
®
Steuerkopf prüfen
Führen Sie die folgenden Arbeitsschritte durch:
1.
®
7.3 Inbetriebnahme – Steuerkopf mit Pilotventilen
Steuerkopf aktivieren
Ist der Steuerkopf ordnungsgemäß auf das Ventil aufgebaut, sowie der
elektrische Anschluss fachgerecht durchgeführt worden, kann die
Inbetriebnahme erfolgen. Da der T.VIS A-15 seine Pilotventilausrüstung erkennt
und dementsprechend eine Übereinstimmung mit den Gegebenheiten des
Prozessventils voraussetzt, ist bei einer davon abweichenden Nutzung der
sogenannte Sonder-Default vor dem SETUP zu wählen.
Führen Sie die folgenden Arbeitsschritte durch:
1.
2.
430BAL010699DE_4
23.02.2021
Programmiermodus aktivieren über Tastenbedienung, siehe Abschnitt 8.3,
Seite 78.
Frühestens 5 Sekunden nach Start der Programmierfunktion das externe
Pilotventil solange aktivieren, bis das Prozessventil seine angesteuerte
Endlage sicher erreicht hat.
Pilotventil deaktivieren. Während dieser Zeit leuchtet die Leuchtkuppel rot.
®
Nach beendeter Endlagenprogrammierung erscheint ein zyklischer
Farbwechsel an der Leuchtkuppel. Hier können Sie Schaltpunkttoleranzen
und Dämpfungen, abweichend von der Werkseinstellung wählen, siehe
Abschnitt 8.3, Seite 78.
®
Wurde innerhalb von 30 Sekunden keine Auswahl getroffen, so wird
automatisch die zuletzt gewählte Einstellung übernommen. Das
Prozessventil geht in die Ruhelage, die je nach Farbwahl mit Dauerlicht
visualisiert wird.
Der Steuerkopf ist aktiviert.
Hinweis!
Bei Farbumschaltung werden auch die Rückmeldesignale getauscht!
Externes Pilotventil aktivieren und deaktivieren, um die ordnungsgemäße
Funktion der Rückmeldungen am T.VIS zu prüfen.
Inbetriebnahme ist abgeschlossen.
Achtung
Das Pilotventil Y3 für den Haupthub eines externen
Prozessventils ist angeschlossen.
Der Haupthub des externen Prozessventils wird beim SETUP kurzzeitig
angesteuert.
► SETUP nur bei entleerter Rohrleitung durchführen.
Steuerluftversorgung einschalten.
Ventilfunktion überprüfen durch Aktivieren der Pilotventile:
Inbetriebnahme – Steuerkopf mit Pilotventilen
Inbetriebnahme
65
