Instandhaltung

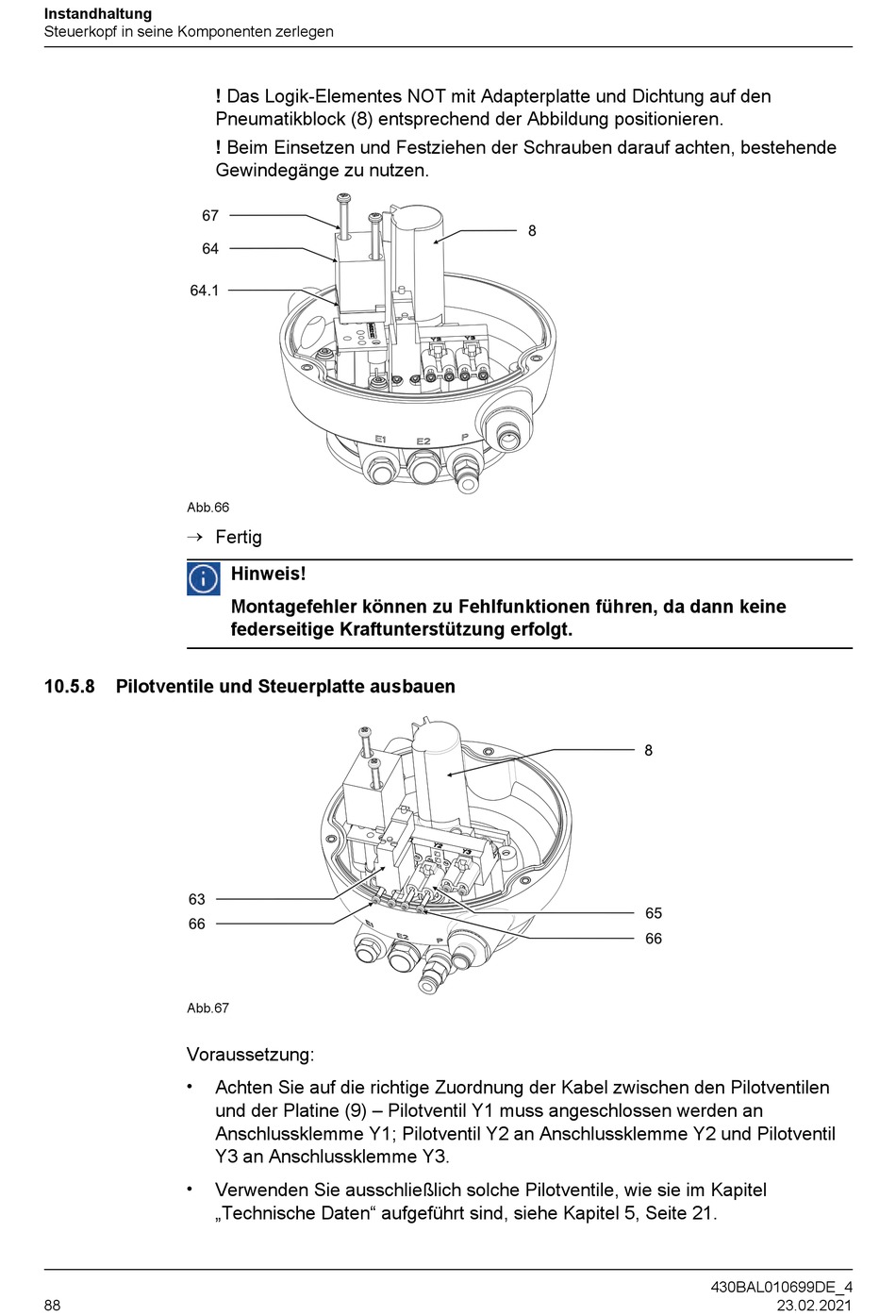

Steuerkopf in seine Komponenten zerlegen
Abb.66
®
10.5.8

Pilotventile und Steuerplatte ausbauen

Abb.67
Voraussetzung:
•
•
88
! Das Logik-Elementes NOT mit Adapterplatte und Dichtung auf den
Pneumatikblock (8) entsprechend der Abbildung positionieren.
! Beim Einsetzen und Festziehen der Schrauben darauf achten, bestehende
Gewindegänge zu nutzen.
Fertig
Hinweis!
Montagefehler können zu Fehlfunktionen führen, da dann keine
federseitige Kraftunterstützung erfolgt.
Achten Sie auf die richtige Zuordnung der Kabel zwischen den Pilotventilen
und der Platine (9) – Pilotventil Y1 muss angeschlossen werden an
Anschlussklemme Y1; Pilotventil Y2 an Anschlussklemme Y2 und Pilotventil
Y3 an Anschlussklemme Y3.
Verwenden Sie ausschließlich solche Pilotventile, wie sie im Kapitel
„Technische Daten" aufgeführt sind, siehe Kapitel 5, Seite 21.
