Montage und Installation
Montage des Steuerkopfes auf verschiedene Ventile
5.
Abb.26
6.
®
6.6.2

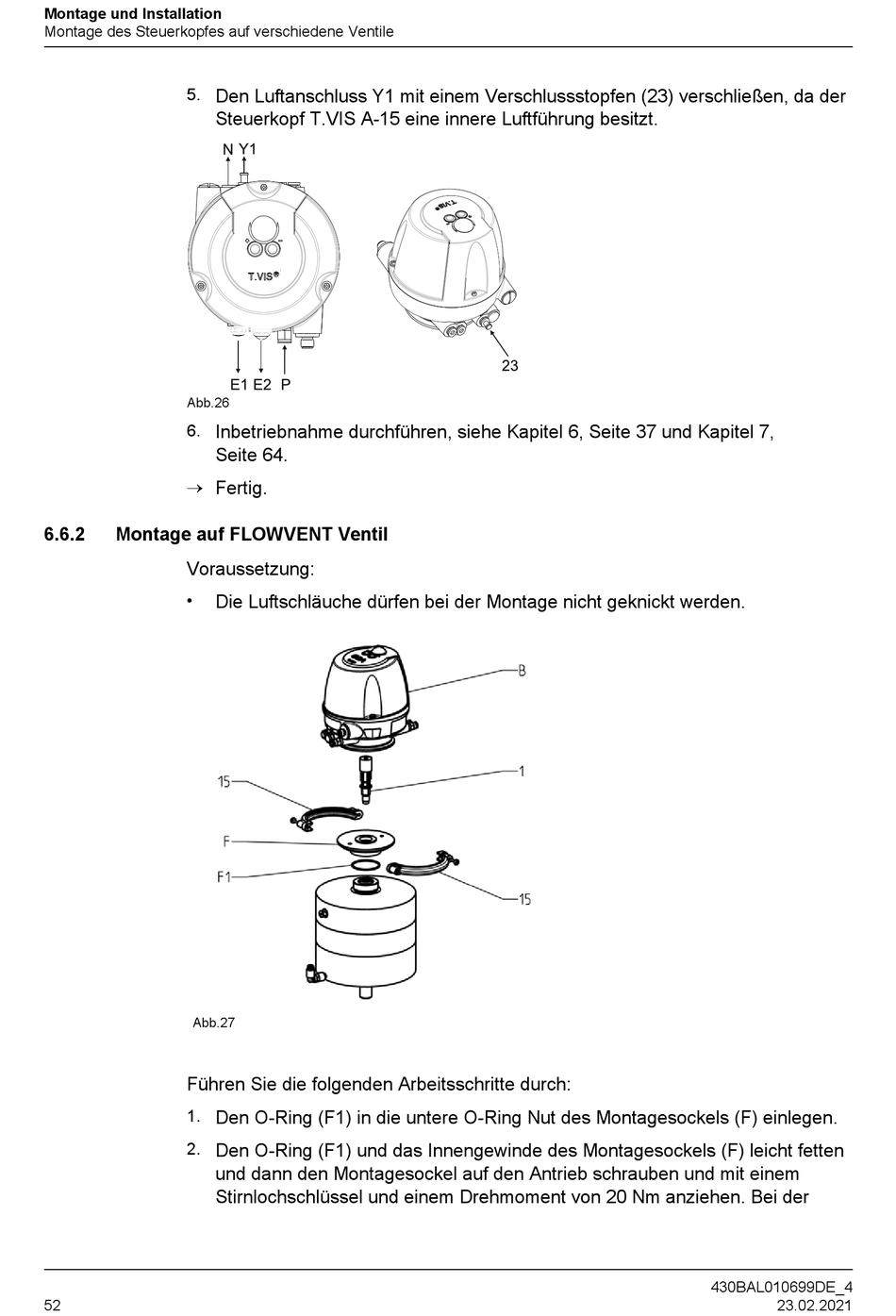

Montage auf FLOWVENT Ventil

Voraussetzung:
•
Abb.27
Führen Sie die folgenden Arbeitsschritte durch:
1.
2.
52
Den Luftanschluss Y1 mit einem Verschlussstopfen (23) verschließen, da der
Steuerkopf T.VIS A-15 eine innere Luftführung besitzt.
Inbetriebnahme durchführen, siehe Kapitel 6, Seite 37 und Kapitel 7,
Seite 64.
Fertig.
Die Luftschläuche dürfen bei der Montage nicht geknickt werden.
Den O-Ring (F1) in die untere O-Ring Nut des Montagesockels (F) einlegen.
Den O-Ring (F1) und das Innengewinde des Montagesockels (F) leicht fetten
und dann den Montagesockel auf den Antrieb schrauben und mit einem
Stirnlochschlüssel und einem Drehmoment von 20 Nm anziehen. Bei der
430BAL010699DE_4
23.02.2021
