6.6

Montage des Steuerkopfes auf verschiedene Ventile

In diesem Kapitel wird beschrieben, wie der Steuerkopf auf Antriebe
unterschiedlicher Ventiltypen montiert und demontiert wird. Dabei müssen die
nachfolgenden Hinweise beachtet werden!
6.6.1

Montage auf VARIVENT-Ventil

In diesem Kapitel wird beschrieben, wie der Steuerkopf auf die VARIVENT
Einsitz- und Doppelsitzventile (auch mit Liftantrieb) montiert wird. Davon
ausgenommen ist die Montage auf die VARIVENT-Doppelsitzventile Typ R, T_R,
M/2.0, M_0(06), MT/T_R(08) mit Liftantrieb. Diese Montage wird im Anschluss im
Kapitel „Montage auf VARIVENT-Doppelsitzventile mit Liftantrieb Typ R, T_R, M/
2.0, M_0(06), MT/T_R(08)" (QUERVERWEIS) beschrieben.

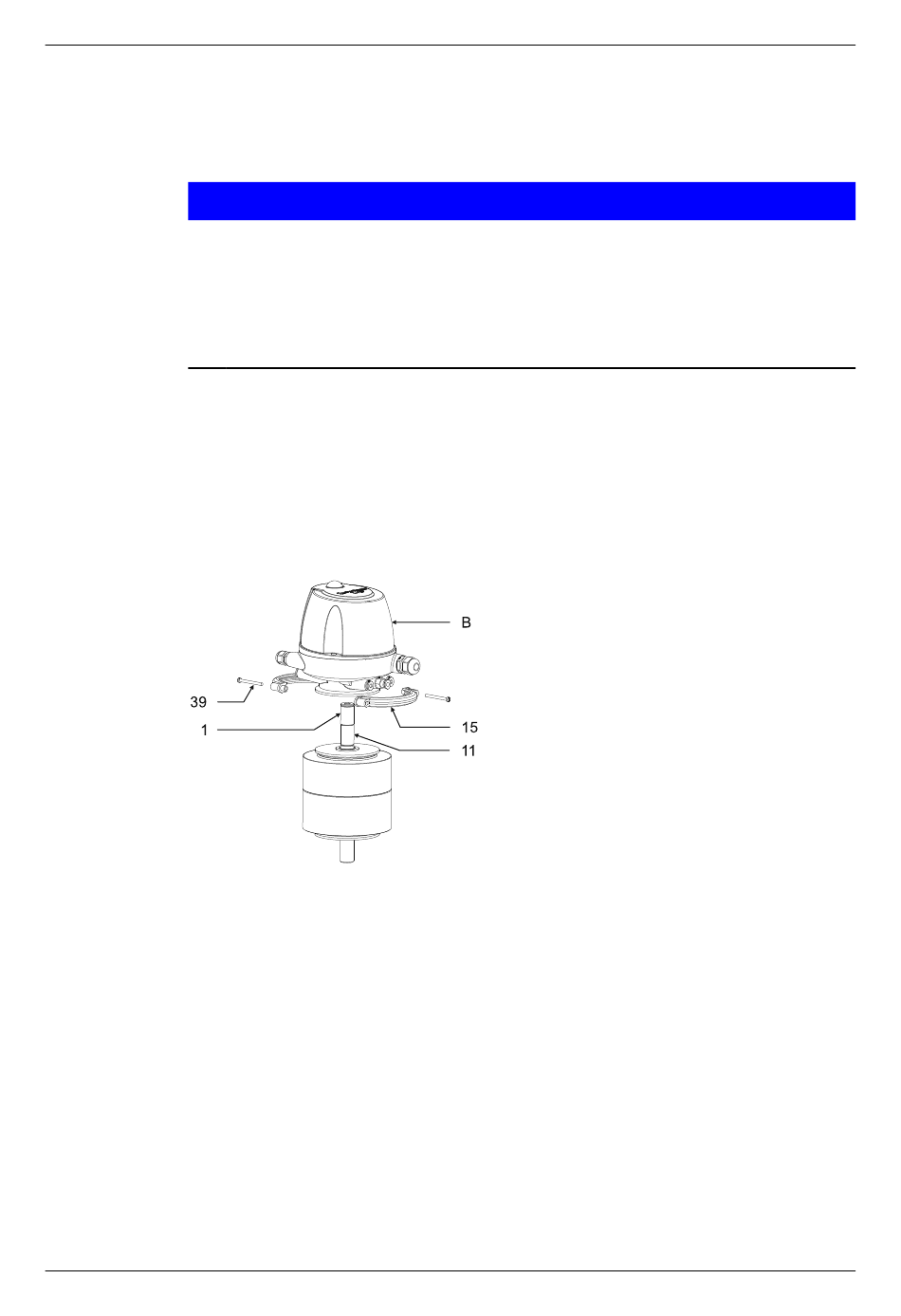

Abb.25
Voraussetzung:
•
Führen Sie die folgenden Arbeitsschritte durch:
1.
2.
3.
4.
430BAL010699DE_4
23.02.2021
Achtung
Die Entlüftung-E2 ist ein Sicherheitselement.
Bei falschem Einbau oder Abdecken der Entlüftung ist die
Sicherheitsfunktion nicht mehr gewährleistet.
► Die Einbaulage der Entlüftung-E2 darf niemals vertikal nach oben
ausgerichtet sein.
► Die Entlüftung-E2 darf niemals abgedeckt werden.
Die Luftschläuche dürfen bei der Montage nicht geknickt werden.
Schaltstange (1) auf festen Sitz prüfen. Bei Bedarf mit Maulschlüssel SW 13
anziehen, Drehmoment 2 Nm (1.4 lbft).
Steuerkopf (B) über Schaltstange (1) auf Antrieb (A.1) aufsetzen.
Die Halbringe (15) und Schrauben (39) mit einem Drehmoment von 1Nm (0,7
lbft) befestigen.
Die pneumatischen und elektrischen Anschlüsse nach der
Ventilblockkonfiguration ausrichten.
