6.4.5.1 Stecker M12/5-polig (24.1)

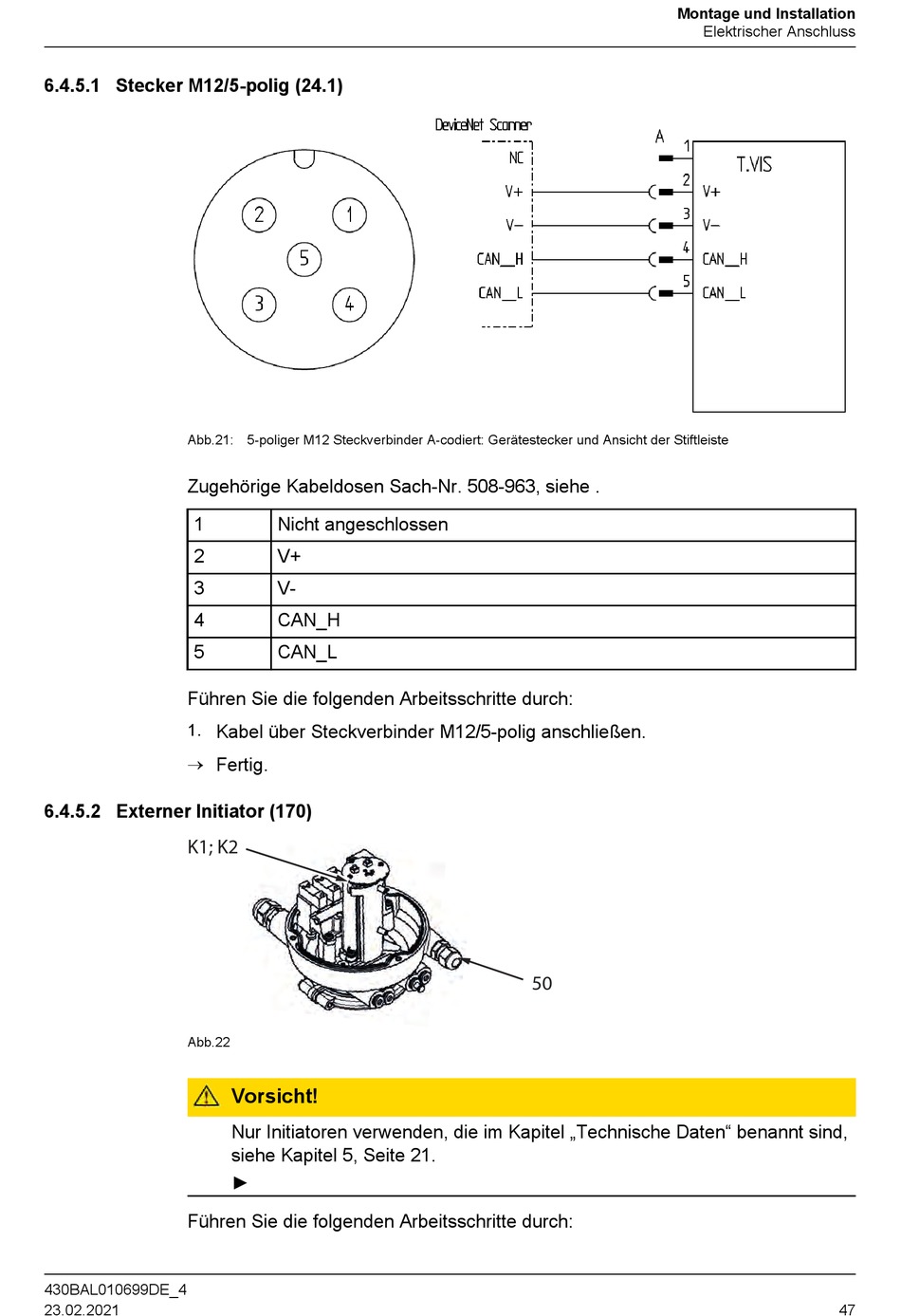

Abb.21: 5-poliger M12 Steckverbinder A-codiert: Gerätestecker und Ansicht der Stiftleiste
Zugehörige Kabeldosen Sach-Nr. 508-963, siehe .
1
2
3
4
5
Führen Sie die folgenden Arbeitsschritte durch:
1.
®
6.4.5.2 Externer Initiator (170)
K1; K2
Abb.22
Führen Sie die folgenden Arbeitsschritte durch:
430BAL010699DE_4
23.02.2021
Nicht angeschlossen
V+
V-
CAN_H
CAN_L
Kabel über Steckverbinder M12/5-polig anschließen.
Fertig.
Vorsicht!
Nur Initiatoren verwenden, die im Kapitel „Technische Daten" benannt sind,
siehe Kapitel 5, Seite 21.
►
