GEA T.VIS® A-15 Betriebsanleitung Seite 19

3.1.7 Sicherheitsentlüftung/Einbaulage
Zur Absicherung gegen einen Überdruck, der im Inneren des Steuerkopfes
entstehen kann, ist im Aufsatz eine Entlüftung-E2 vorgesehen. Hierüber wird im
Betriebsfall die Abluft der Liftantriebe abgeführt, wie auch im unwahrscheinlichen
Fall eines schadhaften Pilotventils oder bei Dichtungsproblemen die
Druckentlastung sicher gestellt.

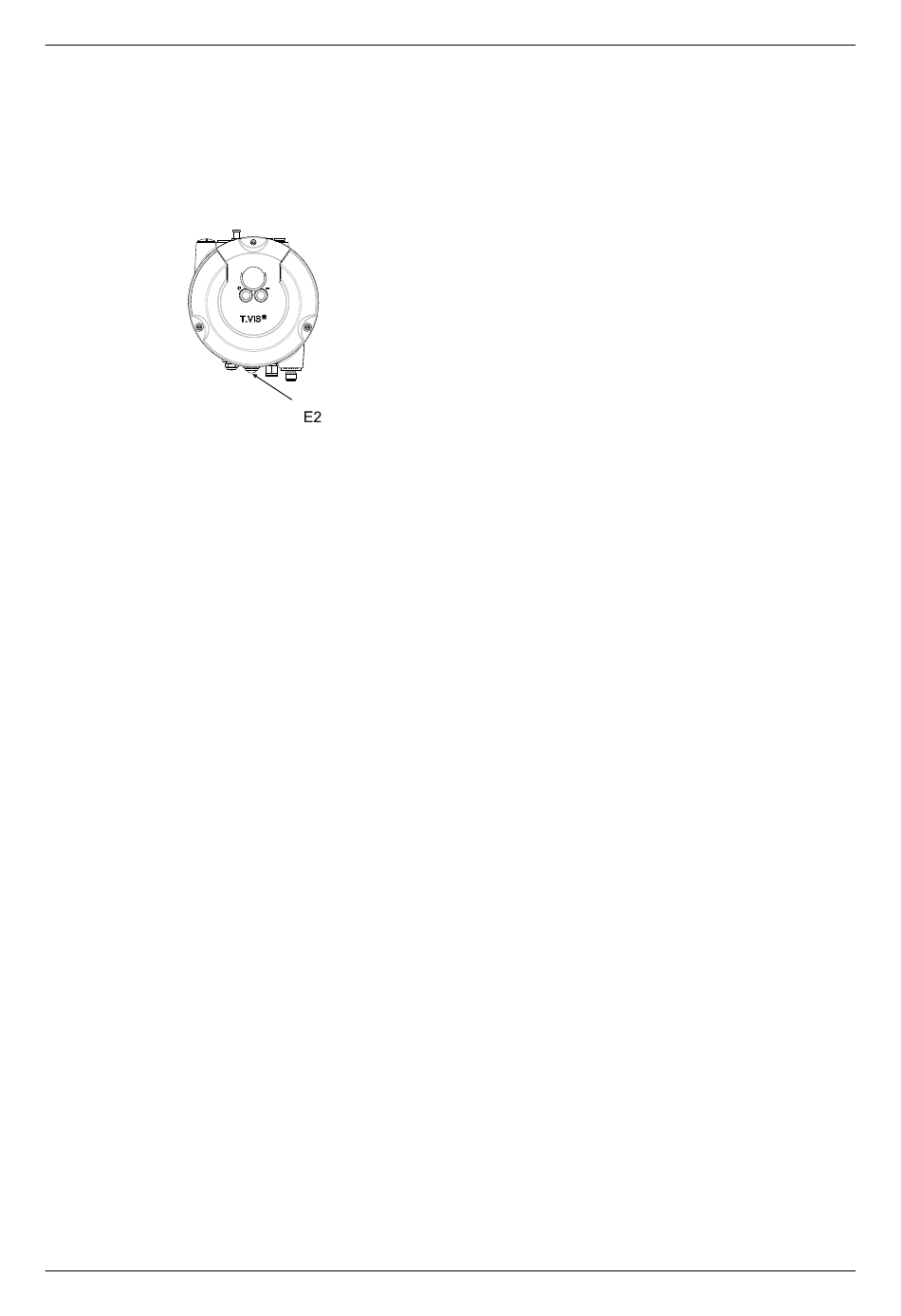

Abb.7:
Diese Entlüftung ist ein Sicherheitselement, das dementsprechend behandelt
werden muss und nicht abgedeckt werden darf. Bei der Montage des
Steuerkopfes darf die Einbaulage der Entlüftung-E2 niemals vertikal nach oben
ausgerichtet sein.
430BAL010699DE_4
23.02.2021
Steuerkopf (Standard-Variante in IP66)
Beschreibung
19
