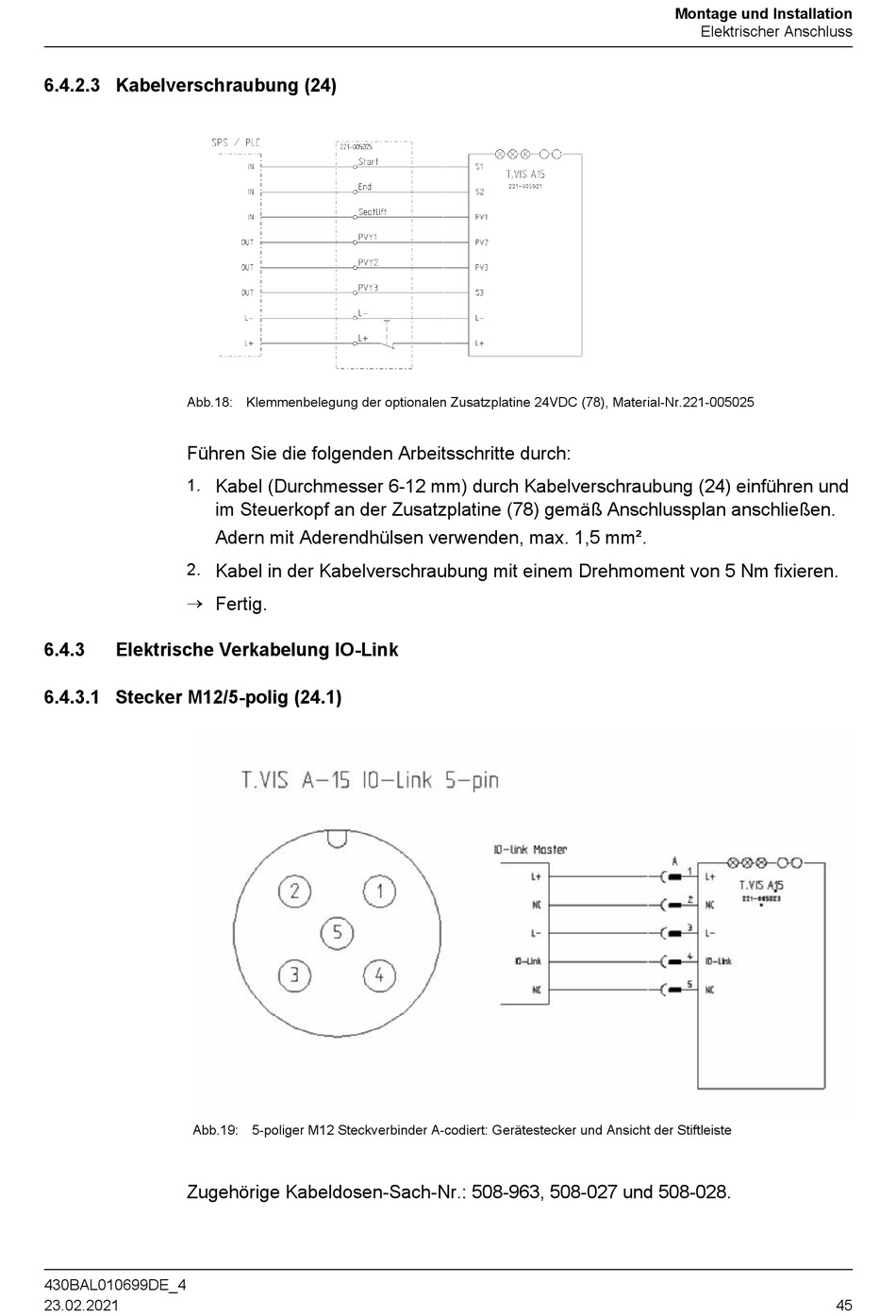

6.4.2.3 Kabelverschraubung (24)
Abb.18: Klemmenbelegung der optionalen Zusatzplatine 24VDC (78), Material-Nr.221-005025
Führen Sie die folgenden Arbeitsschritte durch:
1.
2.
®
6.4.3

Elektrische Verkabelung IO-Link

6.4.3.1 Stecker M12/5-polig (24.1)
Abb.19: 5-poliger M12 Steckverbinder A-codiert: Gerätestecker und Ansicht der Stiftleiste
Zugehörige Kabeldosen-Sach-Nr.: 508-963, 508-027 und 508-028.
430BAL010699DE_4
23.02.2021
Kabel (Durchmesser 6-12 mm) durch Kabelverschraubung (24) einführen und
im Steuerkopf an der Zusatzplatine (78) gemäß Anschlussplan anschließen.
Adern mit Aderendhülsen verwenden, max. 1,5 mm².
Kabel in der Kabelverschraubung mit einem Drehmoment von 5 Nm fixieren.
Fertig.
Montage und Installation
Elektrischer Anschluss
45
