Instandhaltung
Steuerkopf in seine Komponenten zerlegen
Voraussetzung:
•
Führen Sie die folgenden Arbeitsschritte durch:
1.

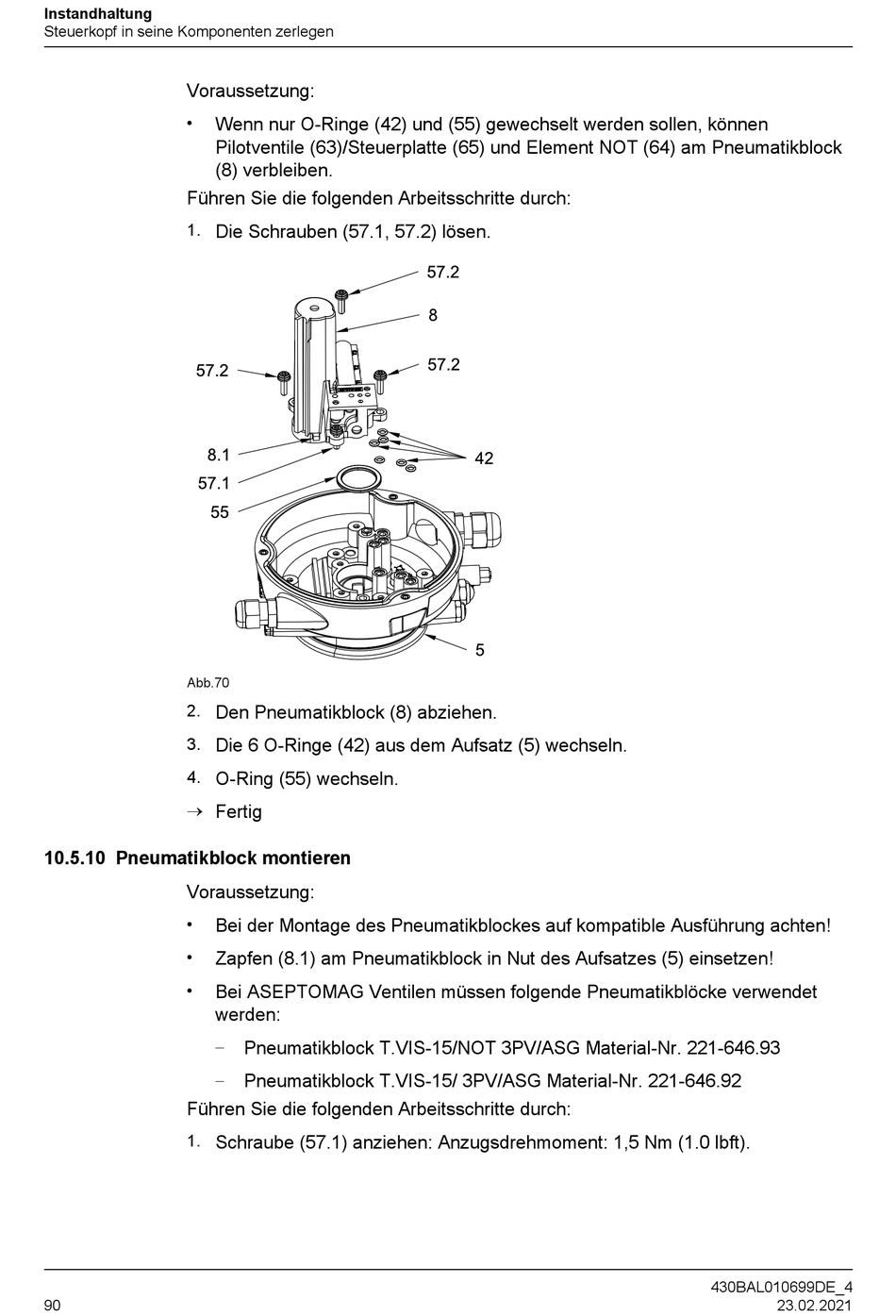

Abb.70
2.
3.
4.
®

10.5.10 Pneumatikblock montieren

Voraussetzung:
•
•
•
Führen Sie die folgenden Arbeitsschritte durch:
1.
90
Wenn nur O-Ringe (42) und (55) gewechselt werden sollen, können
Pilotventile (63)/Steuerplatte (65) und Element NOT (64) am Pneumatikblock
(8) verbleiben.
Die Schrauben (57.1, 57.2) lösen.
Den Pneumatikblock (8) abziehen.
Die 6 O-Ringe (42) aus dem Aufsatz (5) wechseln.
O-Ring (55) wechseln.
Fertig
Bei der Montage des Pneumatikblockes auf kompatible Ausführung achten!
Zapfen (8.1) am Pneumatikblock in Nut des Aufsatzes (5) einsetzen!
Bei ASEPTOMAG Ventilen müssen folgende Pneumatikblöcke verwendet
werden:
– Pneumatikblock T.VIS-15/NOT 3PV/ASG Material-Nr. 221-646.93
–
Pneumatikblock T.VIS-15/ 3PV/ASG Material-Nr. 221-646.92
Schraube (57.1) anziehen: Anzugsdrehmoment: 1,5 Nm (1.0 lbft).
430BAL010699DE_4
23.02.2021
