1.
2.
3.
4.
5.
6.
7.
8.
®
6.6.10

Montage auf T-smart Einsitz- und Doppeldichtventil

430BAL010699DE_9
08.01.2024

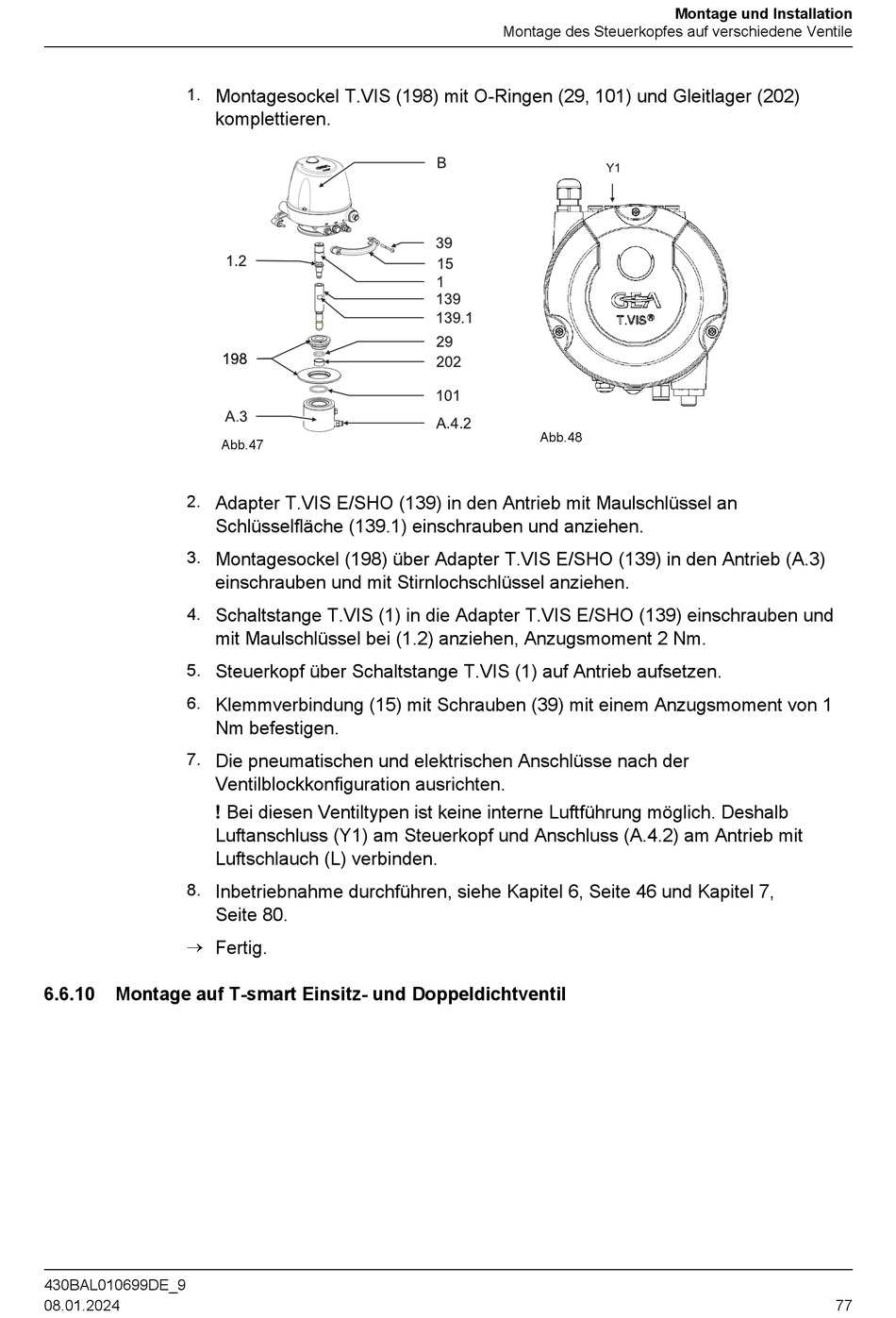

Montagesockel T.VIS (198) mit O-Ringen (29, 101) und Gleitlager (202)
komplettieren.
Abb.47
Adapter T.VIS E/SHO (139) in den Antrieb mit Maulschlüssel an
Schlüsselfläche (139.1) einschrauben und anziehen.
Montagesockel (198) über Adapter T.VIS E/SHO (139) in den Antrieb (A.3)
einschrauben und mit Stirnlochschlüssel anziehen.
Schaltstange T.VIS (1) in die Adapter T.VIS E/SHO (139) einschrauben und
mit Maulschlüssel bei (1.2) anziehen, Anzugsmoment 2 Nm.
Steuerkopf über Schaltstange T.VIS (1) auf Antrieb aufsetzen.
Klemmverbindung (15) mit Schrauben (39) mit einem Anzugsmoment von 1
Nm befestigen.
Die pneumatischen und elektrischen Anschlüsse nach der
Ventilblockkonfiguration ausrichten.
! Bei diesen Ventiltypen ist keine interne Luftführung möglich. Deshalb
Luftanschluss (Y1) am Steuerkopf und Anschluss (A.4.2) am Antrieb mit
Luftschlauch (L) verbinden.
Inbetriebnahme durchführen, siehe Kapitel 6, Seite 46 und Kapitel 7,
Seite 80.
Fertig.
Montage des Steuerkopfes auf verschiedene Ventile
Abb.48
