Zusätzlich kann zur Druckluftunterstützung der Antriebsfeder ein pneumatisches
Logik- Element NOT eingesetzt werden.
Die Steuersignale werden von der Prozesssteuerung des Anwenders, bzw.
während der automatischen Endlagenprogrammierung vom Mikroprozessor des
Steuerkopfs gegeben.
Im Manuellmodus kann der Hauptantrieb über die Tasten in der Haube gesteuert
und so das Prozessventil durch Handbedienung in seine Endlagen gefahren
werden oder durch manuelle Betätigung der Pilotventile. Nutzen Sie hierzu einen

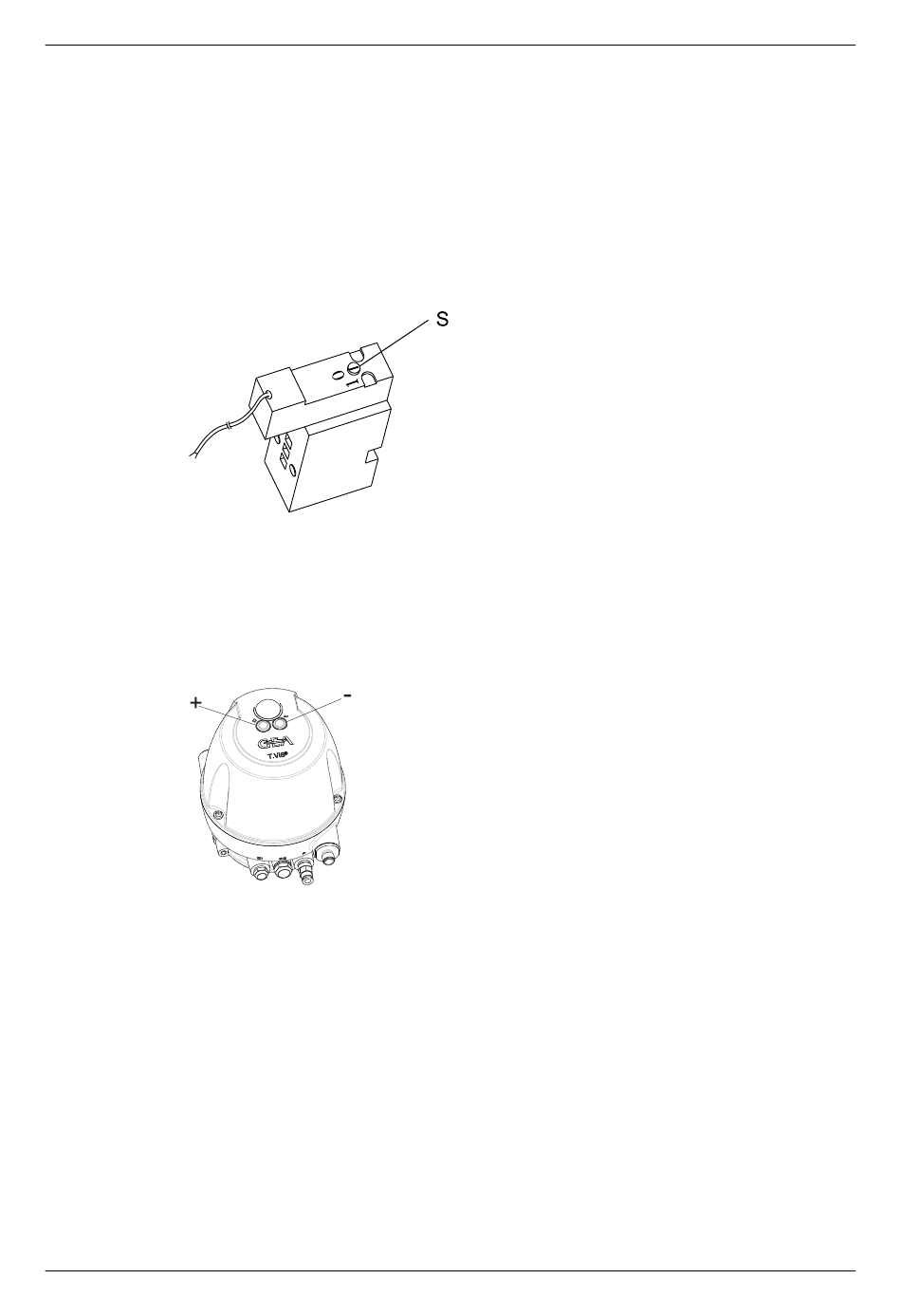

Schraubendreher, um die Schraube (S) von 0 auf 1 zu drehen, siehe Abbildung.
Abb.3
Zur Montage oder Demontage des Ventileinsatzes kann im Servicemodus der
Hauptantrieb über die Tasten in der Haube gesteuert und damit die vom Ventiltyp
abhängige Federspannung aufgehoben werden
3.1.4

Steuerkopf mit Haube inklusive Taster

Abb.4:
Der Steuerkopf T.VIS A-15 ist in dieser Bauform und bei bestimmungsgemäßer
Montage der elektrischen und pneumatischen Anschlüsse für den Einsatz nach
Schutzart IP66 (EN 60529) geeignet.
Die Bedienung des Steuerkopfes erfolgt über die Taster plus/minus bei
geschlossener Haube.
Bedienung siehe Abschnitt 8.3, Seite 78.
430BAL010699DE_4
23.02.2021
Steuerkopf mit Haube inklusive Taster (Standard-Variante in IP66)
Beschreibung
Funktionsbeschreibung
