Steuerkopf in seine Komponenten zerlegen

10.5.1

Varianten des Steuerkopfes

Der Steuerkopf kann ausgerüstet sein mit:
•
•
•
•
•
10.5.2

Haube abnehmen

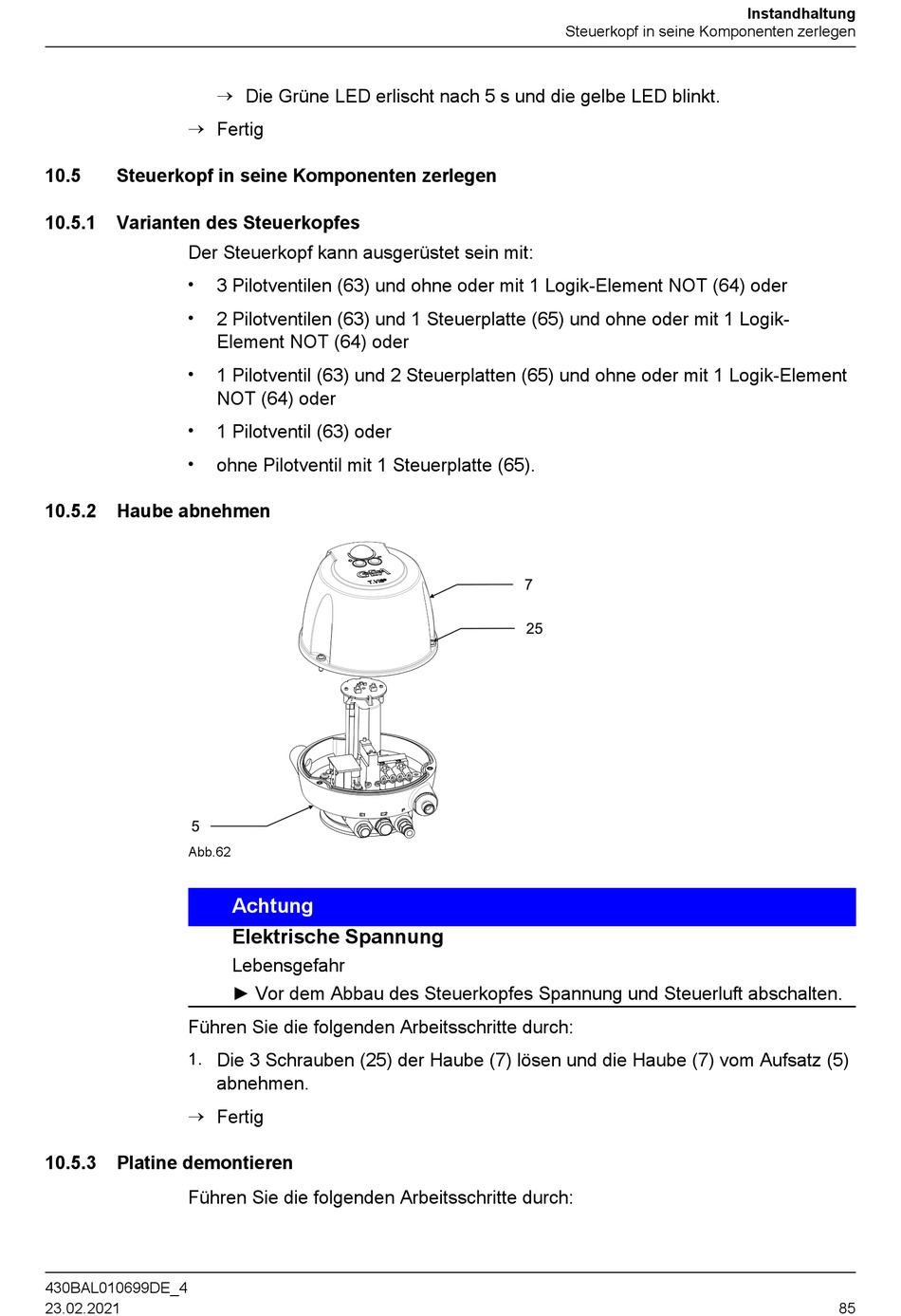

Abb.62
Führen Sie die folgenden Arbeitsschritte durch:
1.
®
10.5.3

Platine demontieren

Führen Sie die folgenden Arbeitsschritte durch:
430BAL010699DE_4
23.02.2021
®
Die Grüne LED erlischt nach 5 s und die gelbe LED blinkt.
Fertig
3 Pilotventilen (63) und ohne oder mit 1 Logik-Element NOT (64) oder
2 Pilotventilen (63) und 1 Steuerplatte (65) und ohne oder mit 1 Logik-
Element NOT (64) oder
1 Pilotventil (63) und 2 Steuerplatten (65) und ohne oder mit 1 Logik-Element
NOT (64) oder
1 Pilotventil (63) oder
ohne Pilotventil mit 1 Steuerplatte (65).
Achtung
Elektrische Spannung
Lebensgefahr
► Vor dem Abbau des Steuerkopfes Spannung und Steuerluft abschalten.
Die 3 Schrauben (25) der Haube (7) lösen und die Haube (7) vom Aufsatz (5)
abnehmen.
Fertig
