Montage und Installation
Montage des Steuerkopfes auf verschiedene Ventile

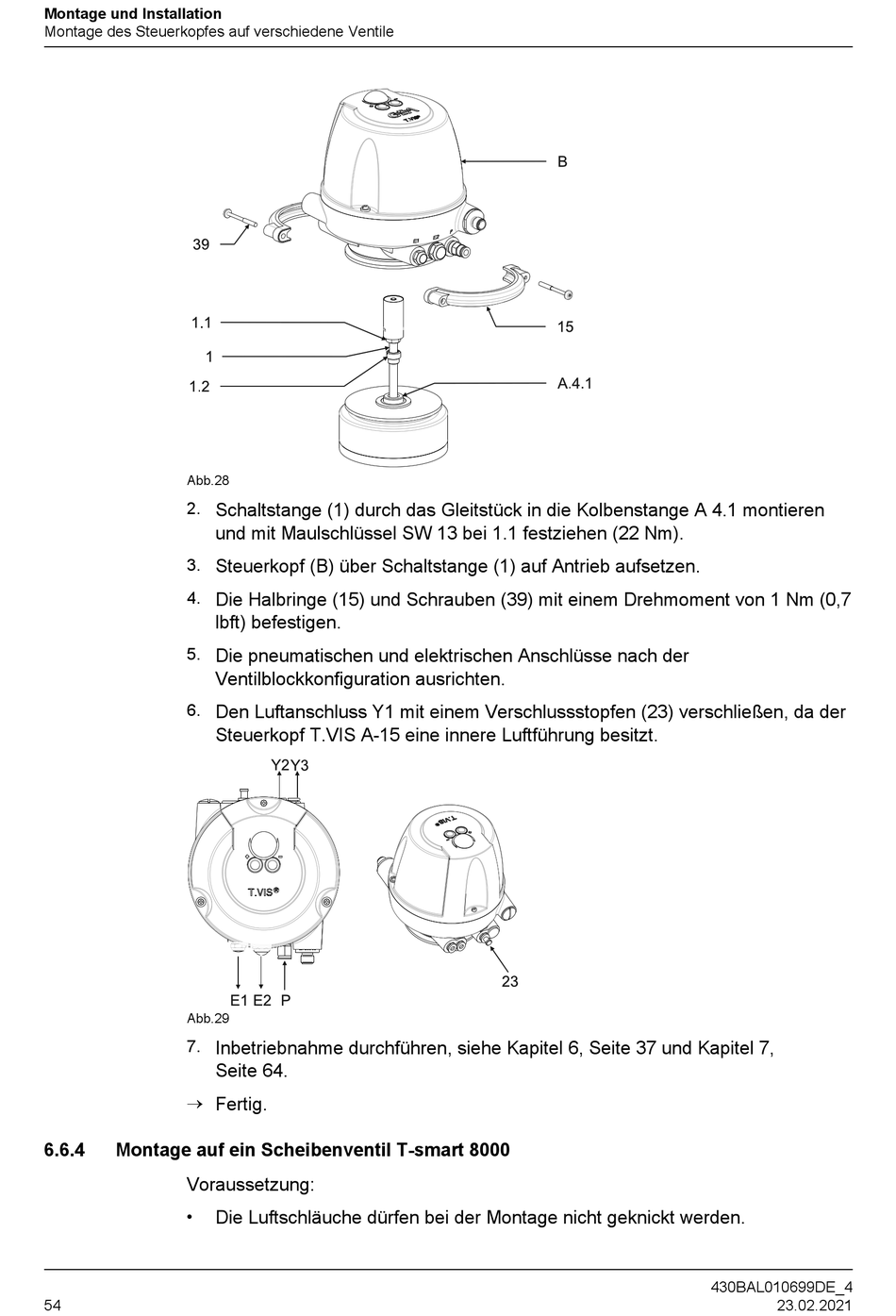

Abb.28
2.
3.
4.
5.
6.
Abb.29
7.
®
6.6.4

Montage auf ein Scheibenventil T-smart 8000

Voraussetzung:
•
54
Schaltstange (1) durch das Gleitstück in die Kolbenstange A 4.1 montieren
und mit Maulschlüssel SW 13 bei 1.1 festziehen (22 Nm).
Steuerkopf (B) über Schaltstange (1) auf Antrieb aufsetzen.
Die Halbringe (15) und Schrauben (39) mit einem Drehmoment von 1 Nm (0,7
lbft) befestigen.
Die pneumatischen und elektrischen Anschlüsse nach der
Ventilblockkonfiguration ausrichten.
Den Luftanschluss Y1 mit einem Verschlussstopfen (23) verschließen, da der
Steuerkopf T.VIS A-15 eine innere Luftführung besitzt.
Inbetriebnahme durchführen, siehe Kapitel 6, Seite 37 und Kapitel 7,
Seite 64.
Fertig.
Die Luftschläuche dürfen bei der Montage nicht geknickt werden.
