5150D

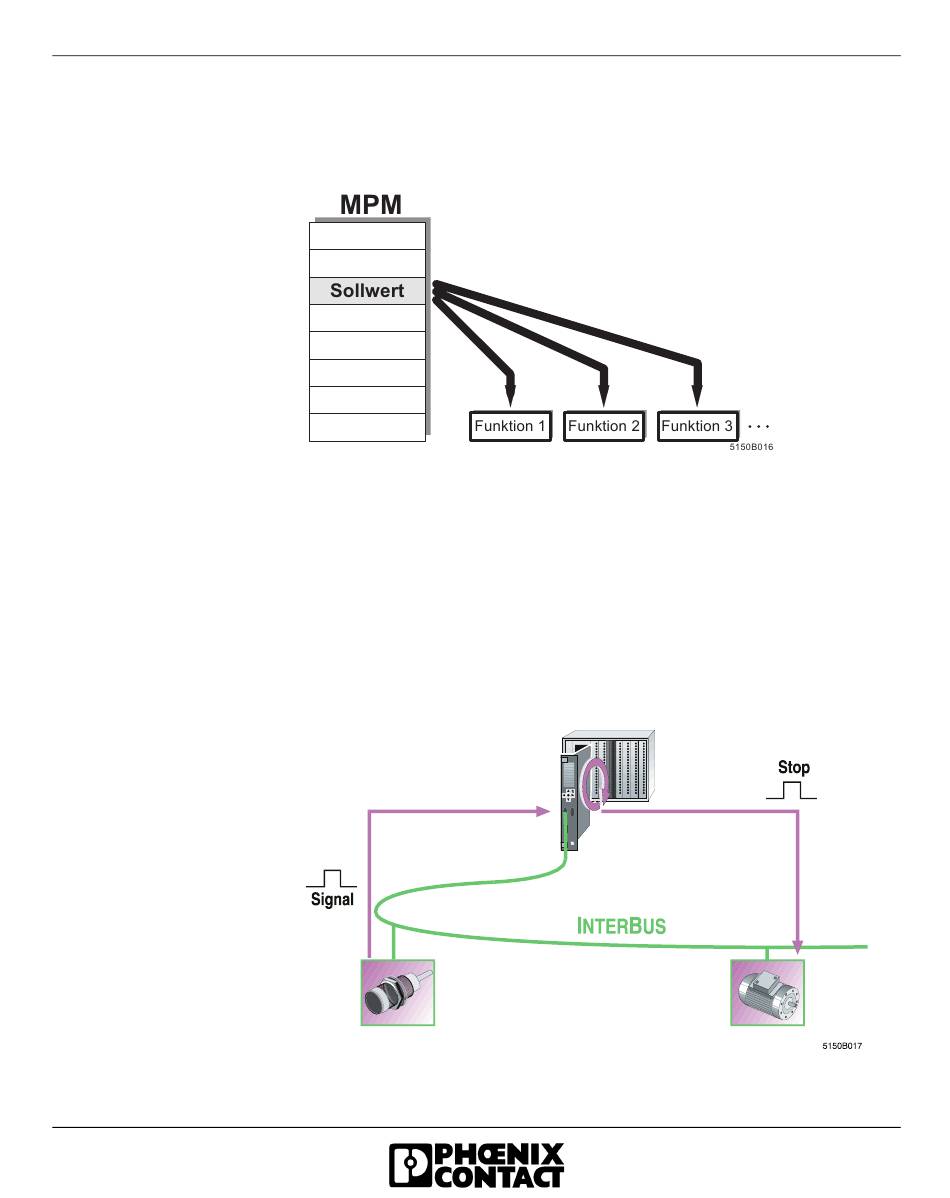

sind Prozessdatenbeschreibungen über ein Bit möglich. Dies bietet die
Möglichkeit, Statusbits verschiedener Geräte in einem einzigen Wort
im Host-System zusammenzufassen und damit durch einen einfachen
Wortzugriff schnell und übersichtlich viele Gerätestatus darzustellen.
Bild 1-15
Broadcast
4. Darüber hinaus werden Prozessdatenbeschreibungen über ein Bit für
die Durchgangsverbindungen benötigt. Eine Durchgangsverbindung
bedeutet, dass Ausgangsbits direkt von der Anschaltbaugruppe
gesetzt werden. Dies geschieht in Abhängigkeit von zugeordneten
Eingangsbits, also unabhängig vom Steuerungsprogramm. Dabei wird
die Programmverarbeitungszeit des Anwendungsprogramms ausge-
klammert. Die Reaktionsgeschwindigkeit wird auf die INTERBUS-
Antwortzeit reduziert.
Bild 1-16
Durchgangsverbindung
Einleitung und Übersicht
1-41
