IBS SYS FW G4 UM
Logische Teilneh-
mernummerierung
1-32

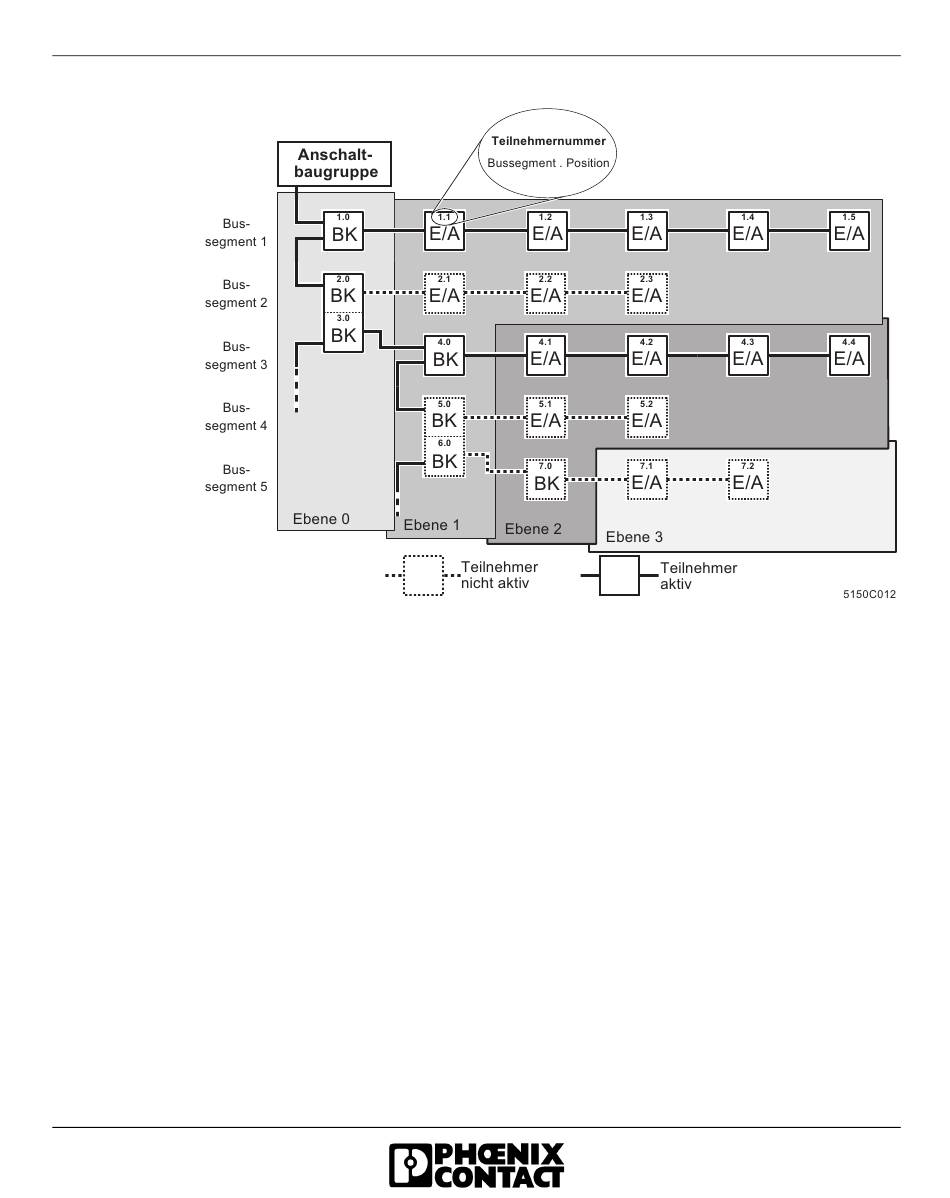

Bild 1-10
Aufbau der Teilnehmernummern
Die physikalische Teilnehmernummerierung wird nur im Test-Mode und
nach dem Dienst „Create_Configuration" (vgl. Seite 2-62) benutzt. Für das
Verfahren gilt, dass das Einfügen neuer Teilnehmer die Teilnehmernum-
mern aller unterlagerten Teilnehmer verschiebt.
Mit der logischen Teilnehmernummerierung können die Bussegment-
nummer und die Positionsnummer eines Teilnehmers frei gesetzt werden.
Das Einfügen eines neuen Zweiges oder einzelnen Teilnehmers verändert
dann nicht mehr die Nummerierung der schon bestehenden Teilnehmer.
Hierfür gelten zwei Regeln:
–
Busklemmen bekommen immer die Positionsnummer „0".
–
Teilnehmer eines Lokalbusses erhalten immer die Bussegment-
nummer der überlagerten Busklemme.
Die logische Teilnehmernummerierung erfolgt durch das Herunterladen
eines vordefinierten Konfigurationsrahmens mittels der Dienste
–
„Load_Configuration" (vgl. Seite 2-31) oder
–
„Complete_Load_Configuration" (vgl. Seite 2-54).
5150D
