IBS SYS FW G4 UM
Diagnose-
Statusregister
Betriebsanzeigen
1-16

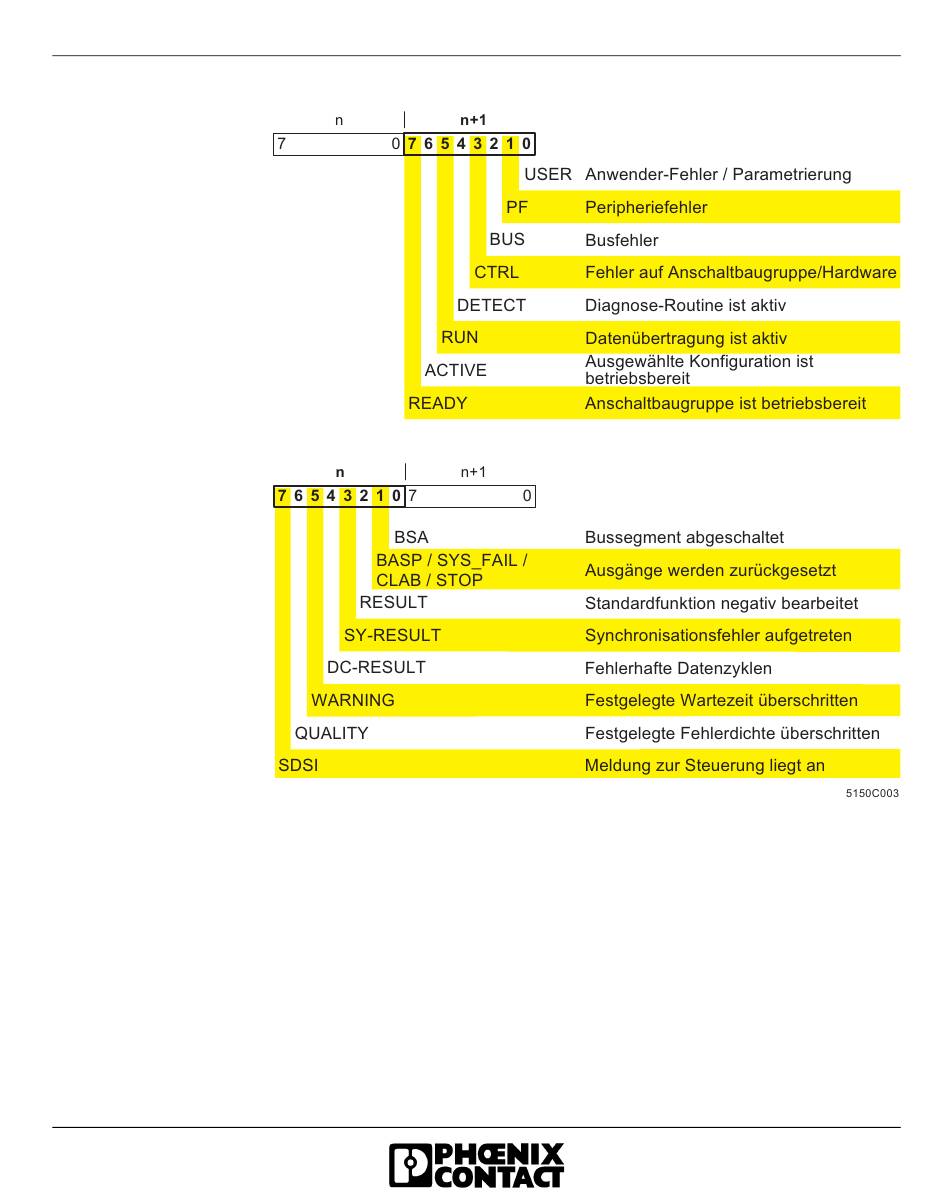

Bild 1-2
Diagnose-Statusregister
Die Betriebsanzeigen „READY", „ACTIVE" und „RUN" zeigen den
aktuellen Zustand des INTERBUS-Systems an. Das Diagnose-Parameter-
register wird nicht genutzt.
Nach dem Selbsttest ist die Anschaltbaugruppe betriebsbereit. Das
Anzeigebit „READY" ist gesetzt (READY = 1).
Ist die Anschaltbaugruppe konfiguriert und ein Konfigurationsrahmen
fehlerfrei aktiviert worden, meldet sich das System als aktiv. Die Anzeige-
bits „READY" und „ACTIVE" sind gesetzt (READY = 1, ACTIVE = 1).
5150D
