Logische Gruppennummern
Die logische Gruppennummer teilt sich auf in Gruppennummer und Alter-
nativen-Information. Standardmäßig wird keine logische Gruppennummer
vergeben (Wert FFFF
Eine Gruppennummer braucht nur dann vergeben zu werden, wenn
physikalisch entfernt liegende Bussegmente zusammen mit einem Befehl
geschaltet werden sollen oder alternative Gruppen im Busaufbau vorge-
sehen sind. Diese Gruppennummer ist nur für die angesprochenen
Teilnehmer notwendig. Alle anderen Teilnehmer können weiterhin mit der
Standardkennung versehen bleiben.
Das höherwertige Byte enthält die Gruppennummer. Mit dieser können
auch im System verteilte Teilnehmer einer Gruppe zugewiesen werden. Im
niederwertigen Byte der Gruppennummer ist die Information enthalten, ob
es sich bei der Gruppe um eine alternativ schaltbare Gruppe handelt.
Alternativ schaltbare Gruppen ermöglichen dem Anwender das Schalten
von unterschiedlich strukturierten Bussegmenten an ein und demselben
Fernbus-Ausgang einer Busklemme. Alternative Teilnehmer werden im
gleichen Konfigurationsrahmen mit der gleichen Gruppennummer, aber
einer unterschiedlichen Alternativennummer geführt. Die Teilnehmer in
unterschiedlichen Alternativen müssen immer unterschiedliche logische
Teilnehmernummern besitzen, da zugehörige Prozessdatenbeschreibun-
gen (PDD) nur auf die Teilnehmernummer verweisen. Es ist unzulässig,
eine logische Teilnehmernummer doppelt zu vergeben.

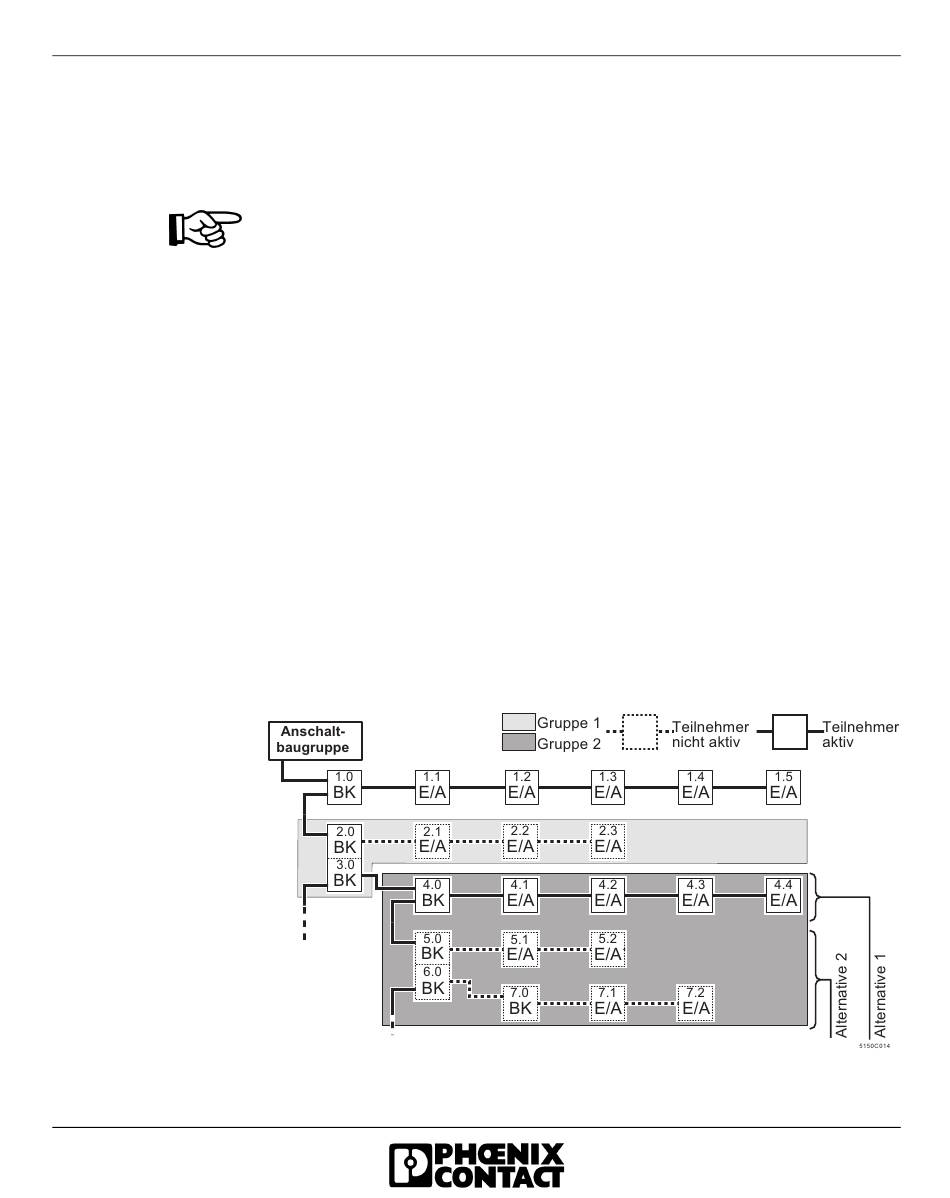

Bild 1-12
Busaufbau (Gruppen und Alternativen)
).
