Control_Parameterization: ON
Control_Parameterization: OFF
5150D
1.4.7
Zustandsbeschreibung während der
Konfiguration
Die Konfiguration besteht aus drei Phasen:
–
Phase 1: Konfigurationsrahmen laden
–
Phase 2: Prozessdatenbeschreibungen (PDD) definieren und
–
Phase 3: Prozessdaten zuordnen
Die Zustände PDDL_LOADING (Laden der Prozessdatenbeschreibungs-
liste) und PDRL_LOADING (Laden der Prozessdatenreferenzliste)
müssen nicht durchlaufen werden. Diese Listen werden bei Abschluss der
Phase CFG_LOADING mit dem Dienst „Terminate_Load_Configuration"
automatisch aus den Informationen des geladenen Konfigurationsrahmens
erzeugt, wenn die entsprechenden Parameter gesetzt wurden.
PAR_NOT
READY

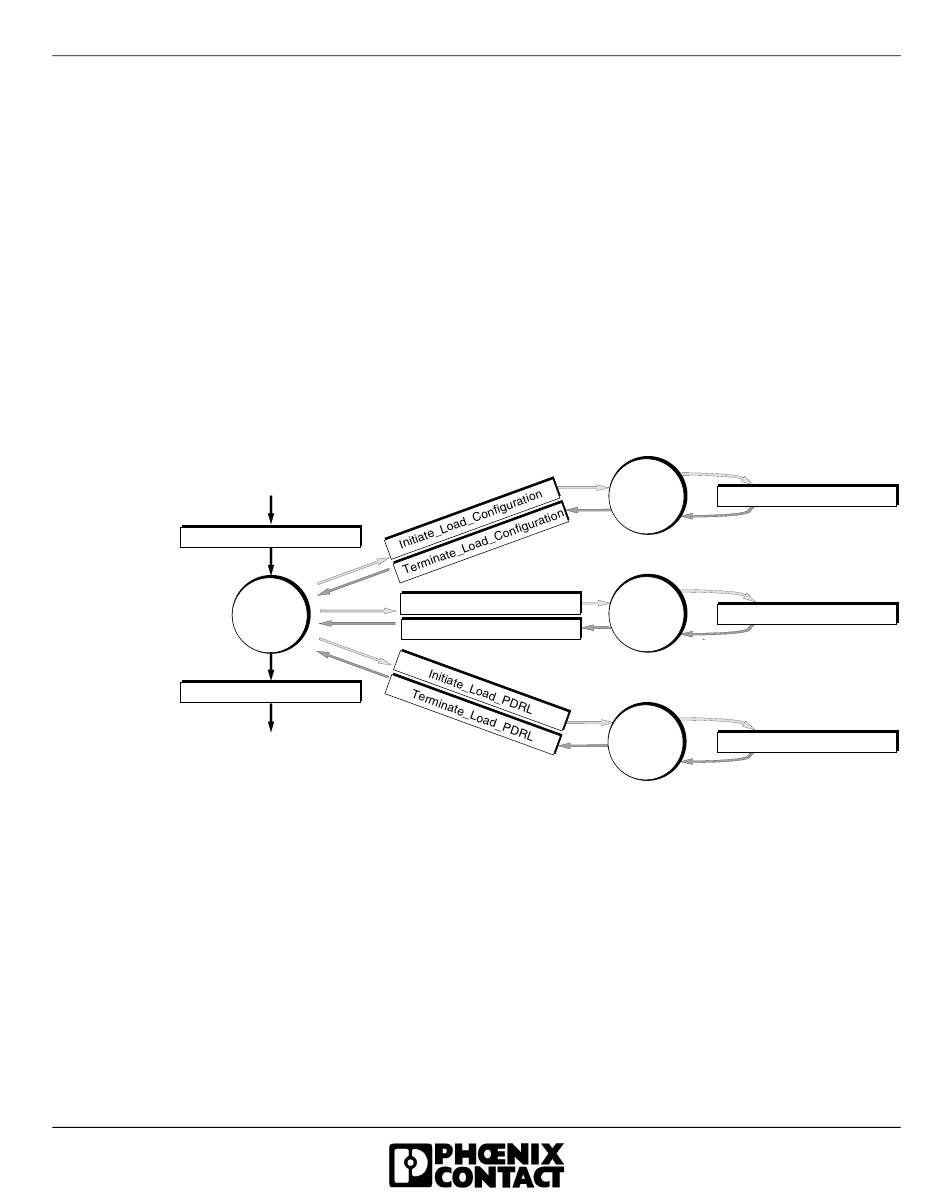

Bild 1-17
Dienste zur Konfiguration der Anschaltbaugruppe
Phase 1: Laden des Konfigurationsrahmens
Im Konfigurationsrahmen sind Eigenschaften der Busteilnehmer hinterlegt.
Dazu gehören z. B.:
–
Teilnehmerart: digital/analog, Anzahl der Kanäle
–
ID-Code
–
Position des Teilnehmers im INTERBUS
Initiate_Put_PDDL
Terminate_Put_PDDL
Einleitung und Übersicht
CFG_
Load_Configuration
LOADING
PDDL_
Put_PDDL
LOADING
PDRL_
Load_PDRL
LOADING
5150A018
1-43
