IBS SYS FW G4 UM
Fehlerort
Standardfunktions-
register
1-18

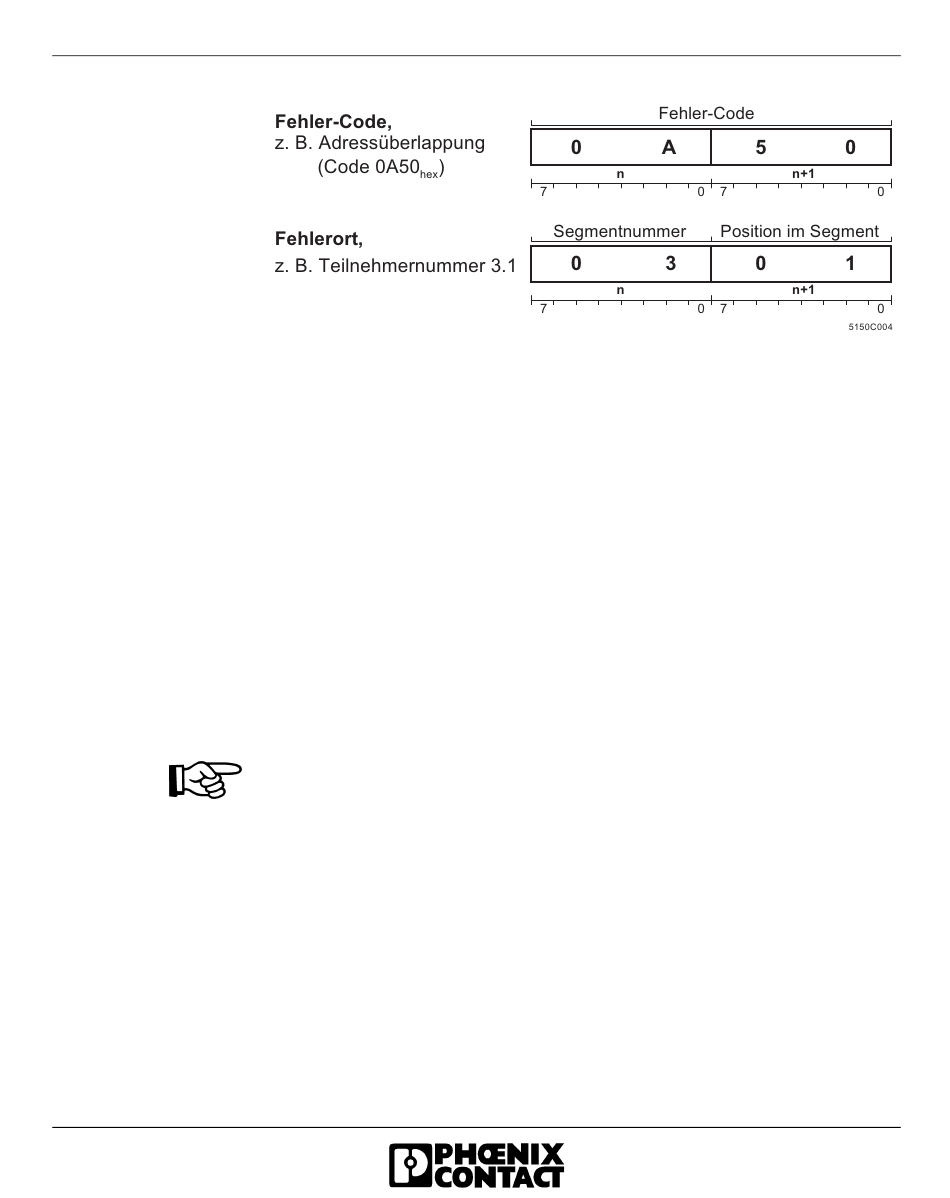

Bild 1-3
Inhalt des Diagnose-Parameterregisters (Beispiel)
Bei lokalisierten Fern- oder Lokalbus-Fehlern beinhaltet das Diagnose-
Parameterregister den Fehlerort:
–
Fehler im Lokalbus: Teilnehmernummer eines Teilnehmers,
z. B. „1.3" für Bussegment 1; Teilnehmer 3
–
Fehler im Fernbus: Teilnehmernummer der Busklemme,
z. B. „1.0" für Bussegment 1; Teilnehmer 0
Der genaue Fehlerort wird nur angegeben, wenn kein Schnittstellenfehler
vorliegt (Bit 7 gleich 0). Liegt ein Schnittstellenfehler vor (Bit 7 gleich 1),
wenn z. B. der dort angeschlossene Bus nicht betreibbar ist, wird nur das
fehlerhafte Bussegment angegeben. Am Bit 0 erkennen Sie, ob der
Fehlerort an der weiterführenden Fernbus-Schnittstelle (Bit 0 gleich 0)
oder ob der Fehlerort an der abzweigenden Fernbus-Schnittstelle (Bit 0
gleich 1) liegt.
Beachten Sie, dass die INTERBUS-Diagnose in Einzelfällen nur eine ein-
geschränkte Fehlerlokalisierung zulässt:
–
bei einer direkt an die Anschaltbaugruppe angeschlossenen Inline-
Station arbeitet die Fehlerlokalisierung nur mit Einschränkungen,
–
Fehlerorte im Loop-Abzweig werden unter bestimmten Vorausset-
zungen direkt auf die erste folgende Inline-Scheibe abgebildet.
Über die Standardfunktionsregister können Sie vordefinierte und häufig
verwendete Funktionen durch Setzen eines Ausgangsbits ausführen
lassen sowie die Ausführung und das Ergebnis überwachen.
Über das Standardfunktions-Startregister führen Sie die gewünschte
Funktion aus. Einige Funktionen benötigen für den Funktionsaufruf Zusatz-
informationen im zugehörigen Standardfunktions-Parameterregister.
5150D
